TS-Optics 115/800 mm f/7 Triplet Apo mit 2,5" Auszug und Optiktest

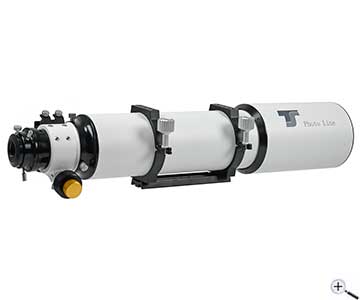

TS 115 mm f/7 ED Triplet-Apo

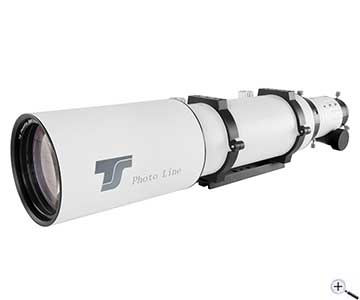

Der TS 115 mm f/7 ED Tripletapochromat ist ein hochwertiger apochromatischer Refraktor, der eine hervorragende optische Leistung mit einer kompakten und transportablen Bauweise verbindet. Mit seiner 115 mm großen Öffnung sammelt er rund 30 % mehr Licht als ein vergleichbarer 100-mm-Refraktor und liefert dadurch sichtbar mehr Details bei der Beobachtung von Mond, Planeten und lichtschwachen Deep-Sky-Objekten. Das hochwertige ED-Triplet-Objektiv mit japanischem Ohara-ED-Glas und Lanthanglaselement sorgt für eine ausgezeichnete Farbkorrektur. Selbst bei hohen Vergrößerungen entstehen scharfe, kontrastreiche Bilder ohne störende Farbsäume. Dadurch eignet sich der Refraktor gleichermaßen für die anspruchsvolle visuelle Beobachtung und die Astrofotografie. Die temperaturkompensierte und justierbare Objektivfassung gewährleistet auch bei wechselnden Außentemperaturen eine dauerhaft präzise Abbildungsleistung.

Perfekt für die Astrofotografie

Der stabile 2,5"-Zahnstangen-Okularauszug trägt auch schweres Fotozubehör sicher und ermöglicht dank der feinfühligen 1:10-Untersetzung eine exakte Scharfstellung. Über das integrierte M63-Gewinde kann ein optionaler 0,8x-Reducer direkt angeschlossen werden. Dadurch verkürzt sich die Brennweite und gleichzeitig wird das Bildfeld optimal korrigiert - ideal für moderne Astrokameras und DSLR- oder spiegellose Kameras. Wir empfehlen vor allem zwei Korrektoren.

TSFLAT25Del Der Korrektor ist für Vollformatsensoren ausgelegt und lässt sich direkt mit dem M63-Innengewinde des Auszugs verschrauben. Der Arbeitsabstand ab dem M48-Gewinde zum Kamerasensor ist 55 mm.

TSREDM63-115 Der 0,8x-Bildfeldkorrektor ist für das 115-mm-f/7-Tripletobjektiv gerechnet. Er reduziert die Brennweite auf 644 mm und verbessert das Öffnungsverhältnis auf lichtstarke f/5,6. Der Arbeitsabstand ab dem M48-Gewinde ist 55 mm (T-Ring und DSLR-Kamera). Der Reducer wird direkt an das M63-Innengewinde des Apos geschraubt.

Mit diesem Teleskop erzielte astrofotografische Ergebnisse auf Astrobin

Hier finden Sie einige Astrofotografien, die mit diesem Teleskopmodell gemacht wurden: Link zu Astrobin

Beeindruckende Beobachtungen bei jeder Vergrößerung

Ob ausgedehnte Sternfelder mit Weitwinkelokularen oder feinste Details auf Mond und Planeten - der TS 115-mm-Apo überzeugt durch hohe Schärfe, exzellenten Kontrast und eine naturgetreue Farbwiedergabe. Die hochwertige Optik liefert auch bei hohen Vergrößerungen ein ruhiges und detailreiches Bild.

Mit einem geeigneten Sonnenfilter oder Herschelkeil eignet sich der Refraktor außerdem hervorragend für die sichere Beobachtung der Sonnenoberfläche. Auch für H-Alpha-Beobachtungen bildet die 115-mm-Öffnung eine ausgezeichnete Grundlage.

Qualitätsgarantie durch Optiktest von Teleskop-Service:

Jeder einzelne Apo wird vor dem Einlagern in unserer Technik überprüft, um eine gleichbleibend hohe Produktqualität zu garantieren.

Die Mechanik wird getestet, der Okularauszug wird optimal eingestellt.

Das Objektiv wird kosmetisch überprüft und gereinigt. Zudem wird überprüft, ob alle Konterschrauben korrekt angezogen sind. Oft lockern sich diese beim Transport.

Die Optik wird kollimiert und das Ergebnis wird auf der optischen Bank überprüft. Das Teleskop bekommt eine Seriennummer.

Es wird ein kompletter Optiktest erstellt, der dem Teleskop beiliegt (Sternaufnahmen und Ronchiaufnahme auf der optischen Bank in Autokollimation)

Erst danach werden die Teleskope dem Lager übergeben und für den Versand vorbereitet.

Technische Informationen

Teleskop-Service hat viele hilfreiche Informationen zu Refraktoren gesammelt und in deutscher Sprache als PDF-Datei zur Verfügung gestellt: refraktoren.pdf

Mit diesem Teleskop erzielte astrofotografische Ergebnisse auf Astrobin

Hier finden Sie einige Astrofotografien, die mit diesem Teleskopmodell gemacht wurden: Link zu Astrobin

Fotografische Resultate mit dem TS Photoline Apo 115/800 mm:

Bildfeld Korrektur mit dem TSFLAT2 2" Flattener:

After my recent purchase of TS115 from your store I finally had a chance to do a real imaging test with it. I´m very happy with the performance of this scope with TSFLAT2 corrector (using suggested 111mm spacing). Sharp stars all the way to the edges on a APS-C size sensor, no false colors on bright stars etc. So I´m attaching an un-cropped image of M106 I took along with a picture showing corner stars. Please feel free to use these images in the product page if needed.

Thanks & regards,
Prem Kanakaraj


M106 - Galaxiengruppe

Sensor: APS-C Format

Bild ist unbeschnitten

Mosaik von M106 mit 100% Abbildungsmaßstab - perfekte Abbildung bis zum Rand

Aufnahmen von Wolfgang Ransburg durch den PhotoLine Apo 115mm f/7

NCG 6992/95 Cirrus Nebel - Supernova Überrest im Sternbild Schwan.

Aufnahmekamera: ATIK 383L+

Aufnahmeteleskop: Photoline APO 115 - Bildkorrektur mit TS Flattener (ohne Brennweitenveränderung)

IC5070 - Pelikan Nebel im Schwan.

Aufnahmekamera: ATIK 383L+

Aufnahmeteleskop: Photoline APO 115 - Bildkorrektur mit TS Flattener (ohne Brennweitenveränderung

Kundenstatement - Thorsten Temmel, 12.3.2017:

"Ein guter farbreiner Refraktor, der seine Stärken nicht nur bei hoher Feldlichtstärke und 2" Okularen um die 40mm Brennweite ausspielt, sondern auch für offene Sternhaufen der Messierklasse ein Genuss ist. Der Preis ist akzeptabel. Werde den Refraktor erst einmal mit seinem 2,5" Auszug als Großfeldsystem auf einer Doppelbefestigung bei einer CGX nutzen. Ein SC 9,25 wird ihm Gesellschaft leisten.

Zwei Aufnahmen unseres Kunden Roger Kern

Messier 42, Orionnebel - eines der bekanntesten und beliebtesten Objekte am Winterhimmel.
Auch der "Running Man Nebula NGC 1973/5/7 und der Sternhaufen NGC 1981 nördlich des Nebels sind sichtbar.

Aufnahmekamera Canon EOS 600D (umgebaut)

Aufnahmeteleskop Photoline Apo 115 - Korrektor TSRED379

HDR-Bild

Aufnahmeort, wie auch beim folgenden Bild, 25 km von Frankfurt a. M. entfernt

Messier 45, Plejaden - ein naher offener Sternhaufen im Stier.

Aufnahmekamera Canon EOS 600D (umgebaut)

Aufnahmeteleskop Photoline Apo 115 - Korrektor TSRED379

Drei Aufnahmen unseres Kunden Emanuele Bergamaschi aus Oslo, Norwegen

Sh2-114, Flying Dragon Nebula - ein Emissionsnebel im Sternbild Schwan

Aufnahmeteleskop Photoline Apo 115 f/7

Antlia Filter H-alpha und RGB

Aufnahmekamera ZWO ASI294MM Pro

Belichtung 145x 300 s für H-alpha und 65x 30 s für jeden RGB

Montierung EQ6-R

NGC 1499, Californianebel - ein Emissionsnebel im Sternbild Perseus

Aufnahmeteleskop Photoline Apo 115 f/7

Antlia 3,5 nm Filter H-alpha und S-II

Aufnahmekamera ZWO ASI294MM Pro

Belichtung 140x 300 s für H-alpha und 60x 300 s für S-II

Montierung EQ6-R

NGC 6888, Sichelnebel - ein Emissionsnebel im Sternbild Schwan

Aufnahmeteleskop Photoline Apo 115 f/7

Antlia 3,5 nm Filter H-alpha und O-III

Aufnahmekamera ZWO ASI294MM Pro

Belichtung 51x 300 s für H-alpha und 69x 300 s für O-III

Montierung EQ6-R

Aufnahme unseres Kunden Maicon Germiniani

Messier 20, der bekannte Trifidnebel im Sternbild Schütze

Aufnahmeteleskop TS Photoline Triplet Apo 115 f/7 (Apo115f7)

Brennweitenreduzierer TS Photoline 0,79x Reducer Korrektor (TSRed279)

Filter: Optolong H-alpha 7 nm (OPL-HA7-1) und Astrodon LRGB E Serie Gen 2 (LRGB2_E27R)

Aufnahmekamera ZWO ASI1600MM-Cool

Belichtung 220 x 180 s = 11 h

Montierung iOptron CEM60 (C70A - CEM70 als Nachfolger)

Zwei Aufnahmen unseres Kunden Frank Lothar Unger aus Bad Vilbel, Deutschland

Komet C/2022 E3 (ZTF)

Aufnahmeteleskop Photoline Apo 115 f/7

Filter Optolong 2" UV/IR Cut

Aufnahmekamera ZWO ASI294MC Pro

Belichtung 53x 60 s

Montierung Skywatcher AZ-EQ5-GT

NGC 2158 und M 35, zwei offene Sternhaufen im Sternbild Zwilinge

Aufnahmeteleskop Photoline Apo 115 f/7

Filter Optolong 2" UV/IR Cut

Aufnahmekamera ZWO ASI294MC Pro

Belichtung 64× 180 s

Montierung Skywatcher AZ-EQ5-GT

Frage:
Wie komme ich an die M68- und M63-Anschlussgewinde?

Antwort von Teleskop-Service:
Um an das M68x1-Innengewinde zu kommen, muss der 2"-Adapter abgeschraubt werden. Der 2"-Adapter ist durch drei kleine Madenschrauben gesichert, die müssen zuerst gelockert werden. Um an das M63x1-Innengewinde zu kommen, muss auch der M68x1-Adapter vom Auszugsrohr abgeschraubt werden. Auch dieser Adapter ist durch drei kleine Madenschrauben gesichert. Erst wenn diese gelockert sind, lässt sich der Adapter abschrauben.
