TS-Optics REFRAKTOR 1,0x Flattener Gen 2 für APO - Großformat - M92 Anschluss

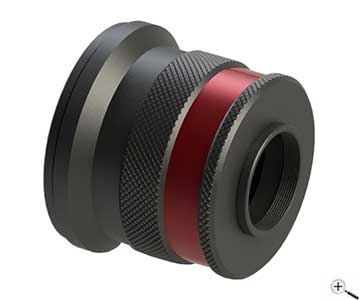

TS-Optics 1,0x-Apo-Flattener und Bildfeldkorrektor Gen 2

Teleskop-Service hat den legendären 3"-Flattener überarbeitet und verbessert. Das Ergebnis ist ein hervorragender Bildfeldkorrektor für Astrofotografie mit großen Sensoren, wie zum Beispiel Vollformatkameras. Die typischen Feldfehler von Refraktoren, wie Astigmatismus und Feldwölbung, werden dabei optimal korrigiert. Wir kennen keinen Flattener in dieser Klasse mit vergleichbaren Ergebnissen.

Abstandsempfehlung für den TSFLAT3 Flattener:

Der Korrektor ist optimiert für Refraktoren ab 900 mm Brennweite. Der kann aber auch an Refraktoren mit kürzerer Brennweite verwendet werden. Der Arbeitsabstand muß dann entsprechend verlängert werden.

Arbeitsabstände ab dem M48x0,75-Außengewinde:

Refraktoren ab 900 mm Brennweite: 55 mm ab dem M48-Gewinde

Refraktoren von 800-900 mm Brennweite: 57 mm ab dem M48-Gewinde

Refraktoren von 700-800 mm Brennweite: 59 mm ab dem M48-Gewinde

Der Korrektor hat noch zwei Zusatzgewinde für individuelle Adaptionen:

M54x0,75-Innengewinde: Der Arbeitsabstand erhöht sich um 7,5 mm - ideal für Vollformatkameras, wenn man den M48x0,75-Engpass verhindern möchte.

M78x1-Innengewinde: Der Arbeitsabstand erhöht sich um 22,5 mm - Platz genug, um einen Off-Axis-Guider zu installieren.

Adaption des TSFLAT3 an Ihr Teleskop:

Der Korrektor benötigt mindestens einen 2,5"-Okularauszug. An der Teleskopseite steht ein M92x1-Außengewinde zur Verfügung. Der TSFLAT3 passt direkt an den großen 3,7"-RPA-Okularauszug TSFOC37, mit dem auch die großen Photoline- und TSCF Apos ausgestattet sind.

Im Zubehörbereich finden Sie Anschlussadapter an viele gängigen Okularauszüge. Gerne können wir auch einen individuellen Adapter an Ihren Auszug für Sie herstellen. Die Artikelnummer ist # Sonder125.

Individuelle Kameraadaption ab dem M78x1-Innengewinde:

Der Korrektor bietet an der Kameraseite ein M78x1-Innengewinde mit dem langen Arbeitsabstand von 77,5 mm bis zum Sensor. Wir bieten einen Adapter auf das M68x1-Außengewinde an. So können Sie Ihre individuelle Adaption gestalten und Zubehör wie Off-Axis-Guider, Filterräder ... adaptieren.

Frage:
Wie muss man den Arbeitsabstand messen?

Antwort von Teleskop-Service:
Der Arbeitsabstand wird vom Beginn des Anschlussgewindes am Gehäuse des Korrektors gemessen (siehe Beispielbild):
