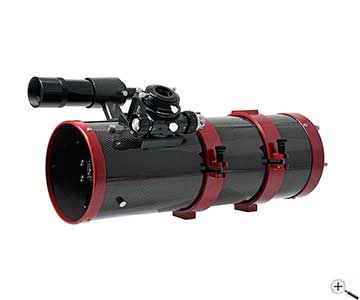

TS-Optics UNC 150 mm f/5 Newton-Teleskop mit Carbontubus

Die UNC Newton-Serie von Teleskop-Service bietet eine Alternative zu den Fernost-Newtons

Dabei brauchen Sie bei diesen Teleskopen keine Kompromisse einzugehen. UNC steht für Universelle Newton-Teleskope mit Carbontubus. Jeder UNC-Newton wird einzeln für Sie hergestellt und nach Ihren Wünschen optimiert - ein Teleskop Made in Germany!.

Der 6"-f/5-UNC-Newton ist ein kompaktes und transportables Allroundteleskop. Es ist für die visuelle Beobachtung und für die Astrofotografie geeignet. Astrofotografen werden die hohe Lichtstärke von f/5 schätzen. In Verbindung mit geeigneten Komakorrektoren werden sehr tiefe Deep-Sky-Aufnahmen in relativ kurzer Zeit möglich.

Doch auch für die Mond- und Planetenbeobachtung ist dieser UNC gut geeignet. Für die Beobachtung mit handelsüblichen Okularen werden Sie eine 35-mm-2"-Verlängerungshülse benötigen, damit kommen Sie besser in den Fokus. Die Artikelnummer ist TSV235.

Die Vorteile der TS UNC-Newtonteleskope:

Hochwertiger, in Deutschland gefertigter Carbontubus mit höchster Stabilität - individuelle Herstellung

Optimierte Fokuslage nach Wunsch und damit auch bestmögliche Ausleuchtung

Von Teleskop-Service verbesserte Hauptspiegelfassung und Fangspiegelfassung

Einfache Kollimation von Haupt- und Fangspiegel - von Hand, ohne Werkzeug

Die Seitenkante des Fangspiegels ist geschwärzt

TS UNCN2-G2 2"-Zahntriebauszug mit M54x0,75-Zwischengewinde

Der Fangspiegel wird mit korrektem Offset von Teleskop-Service an der Fangspiegelfassung befestigt

94 % Reflexion auf Hauptspiegel und Fangspiegel für ein helleres Bild

Beugungsbegrenzter Hauptspiegel - jedes Teleskop wird vor Versand auf unserer optischen Bank getestet

Jeder UNC-Newton ist innen abgedunkelt

Die Tubusinnenseite unserer UNC-Newtonteleskope wird abgedunkelt. Dies verhindert Reflexe und sorgt für einen besseren Kontrast. Es kommt die TS-"Black"-Antireflexfarbe oder eine Veloursfolie zum Einsatz. Das Ergebnis ist ein mattschwarzes Inneres. Veloursfolie und das TS "Black" haben einen ähnlichen Effekt und dunkeln besser ab als der häufig verwendete Schultafellack.

Die Abbildung zeigt, wie dunkel die Antireflexfarbe ist. Das Diagramm (bei den Abbildungen oben auf dieser Seite) zeigt den direkten Vergleich Schultafellack-Antireflexfarbe.

Der Tubus aus Carbon - feinste Maßarbeit

Der Carbontubus ist extra solide ausgeführt und komplett verstärkt, nicht nur um den Okularauszug. Damit sind die Tuben deutlich steifer und die Justierstabilität ist hoch. Die Öffnungen für die Fangspiegelspinne werden präzise mit gedrehten Passteilen angebracht, so stellen wir sicher, daß die Fangspiegelstreben korrekt sind und das Teleskop von Anfang an perfekte Spikes produziert.

Fokusposition optimiert für die Astrofotografie:

Der Fokuspunkt ist 135 mm über dem Tubus. Damit können Sie unterschiedliche Okularauszüge verwenden und haben trotzdem noch einen komfortablen Arbeitsabstand. Mit dem Standardauszug UNCN2-G2 bekommen Sie sogar gut 80 mm Arbeitsabstand, das ermöglicht sogar die Verwendung von Brennweitenreduzierern oder einem Binokularansatz mit moderatem Glaswegausgleich. Für Standardkorrektoren wie dem Baader MPCC oder dem TS-Optics MAXFIELD Korrektor empfehlen wir den # TS20-UNCN2 - 20-mm-Abstandshalter, der kommt zwischen Auszug und Basis am Tubus. Damit erhalten Sie 60 mm Backfokus.

Für die visuelle Beobachtung benötigen Sie eine 2"-Verlängerung - Art.Nr. TSV235.

Der TS UNCN2-G2 2"-Okularauszug:

Ein Kernstück der TS UNC-Newtons ist der moderne TS UNCN2-G2 Okularauszug. Der Auszug baut vom Tubusrand nur 58 mm auf und trägt trotzdem schwere Kameras und Zubehör, ohne zu verkippen.

Hohe Steifigkeit bei extrem kurzer Baulänge

Genaue 1:10-Untersetzung - damit gelingen perfekt scharfgestellte Astroaufnahmen

Mit Motorfokus erweiterbar - mit dem TS-Motorfokus-Vorteil: manuelle Verstellung bei angebautem Okularauszug möglich

Verschraubung des Zubehör möglich - die 2"-Steckhülse ist abschraubbar, dann steht Ihnen ein M54x0,75-Innengewinde zur Verfügung.

Mehr Infos zum Okularauszug UNCN2-G2

Parabolischer Hauptspiegel:

Die Newton-Hauptspiegel aus Quarzglas sind frei von Verspannung und bieten eine Abbildung, die in der Regel sogar deutlich besser als beugungsbegrenzt ist. Die Oberfläche ist mit einer forcierten 94%-Verspiegelung und einer Quarz-Schutzschicht überzogen. Der Hauptspiegel hat eine zentrale Markierung als Justierhilfe.

Jeder TS Carbonnewton wird auf unserer optischen Bank vor Versand getestet:

Sie kaufen nicht die "Katze im Sack", wenn Sie einen UNC-Newton von TS erstehen, sondern ein solides Teleskop fürs ganze Leben. Wir unterziehen jeden UNC-Newton vor dem Versand nach dem Zusammenbau in unserer Werkstatt einem optischen Test. So ist garantiert, daß das Teleskop optimal zu Ihrem Zubehör passt und auch optisch die von uns versprochene Leistung bringt.

Vor dem Versand wird der Hauptspiegel mit der Zelle aus dem Tubus ausgebaut und extra verpackt. Damit garantieren wir einen sicheren Versand und vermeiden unnötige Transportschäden.

Die Fokusposition und Änderung des Fangspiegeldurchmessers:

Die Standardposition mit gut 80mm Arbeitsabstand über der 2" Steckhülse hat sich als sehr vielseitig erwiesen, sie kommen mit allen Korrektoren und sogar mit Reducer in den Fokus. Durch die Abstandshalter können Sie den Okularauszug vom Tubus entfernen, ohne auf Stabilität verzichten zu müssen. Auf Wunsch ändern wir den Durchmesser des Fangspiegels um mehr Ausleuchtung zu erhalten oder um weniger Abschattung zu erhalten. Der Standard-Fangspiegel bietet den bestmöglichen Kompromiss.

Zusammenbau- und Kollimationsanleitung

Das Teleskop wird sicherheitshalber in mehrere Baugruppen zerlegt geliefert. Der Zusammenbau und die Justage sind nicht kompliziert, Sie können sich die Anleitung vorab herunterladen. Das PDF ist hier zu finden.

Video der Herstellung

Unser Kunde Jörg Weiskopf hat ein Video über seinen neuen UNC gemacht und dabei auch die Herstellung gezeigt: Link zum Video (ab 7:21 beginnt der Besuch bei TS)

Mit diesem Teleskop erzielte astrofotografische Ergebnisse auf Astrobin

Hier finden Sie einige Astrofotografien, die mit diesem Teleskopmodell gemacht wurden: Link zu Astrobin

Allgemeines Produktvideo

Teleskop-Service hat ein Informationsvideo (englisch mit deutschen Untertiteln) zu den UNC- und ONTC-Teleskopen gemacht:

Mit diesem Teleskop erzielte astrofotografische Ergebnisse auf Astrobin

Hier finden Sie einige Astrofotografien, die mit diesem Teleskopmodell gemacht wurden: Link zu Astrobin

Frage:
Welche Aufgabe haben die sechs Schrauben hinter dem Hauptspiegel?

Antwort von Teleskop-Service:
Die sechs Schrauben sind für die Justage (Kollimation) des Hauptspiegels. Die dünnen Schrauben mit dem Schlitz fixieren die Position. Mit den dickeren Schrauben können Sie die Justage verstellen. Und so funktioniert es:

Lockern sie die Schrauben mit dem Schlitz

Justieren sie mit den dickeren Schrauben (mit Innengewinde) den Hauptspiegel mit dem Justierlaser.

Wenn das gewünschte Ergebnis erreicht ist, ziehen sie die Schrauben mit dem Schlitz minimal an. Ein leichter Druck reicht.

Sicherheitshinweise: PDF Download
