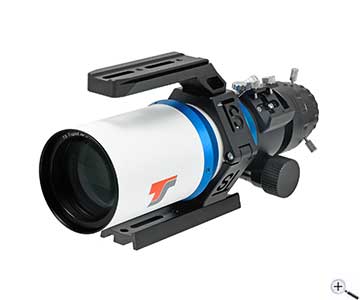

TS-Optics CF-APO 70 mm f/6 FPL55 Triplet APO Refraktor mit Zertifikat

TS CF-APO 70/420-mm-FPL55-Tripletapochromat

Der farbreine und lichtstarke 70-mm-Apo ist für die visuelle Beobachtung und für die Astrofotografie gleichermaßen sehr gut geeignet. Die Abbildung ist dank des FPL55-APO-Elementes (vergleichbar mit FPL53) erstklassig und in der Praxis nicht mehr von den weltbekannten LZOS-Objektiven aus Russland zu unterscheiden.

Der kleinste Apo der TSCF Reihe überzeugt durch eine Ausstattung, die man normalerweise erst bei größeren Apos erwartet. Das Objektiv ist farbrein und stellt auch teure Teleobjektive in den Schatten, mit den geeigneten Korrektoren. Aber auch die Mechanik und der Okularauszug erfüllen höchste Ansprüche. Der kompakte Apo ist für kleine Trackingmontierungen wie der SkyGuider von iOptron, der EQ3 oder auch für gute Fotostative geeignet.

Das Objektiv des 70-mm-Apos:

Das Tripletobjektiv mit 70 mm Öffnung und 420 mm Brennweite erfüllt die Kriterien eines Vollapos. Selbst bei Vergrößerungen um 220fach ist die Abbildung frei von störenden Farbfehlern. Auch helle Sterne werden auf Astrofotos ohne störenden Blausaum dargestellt.

Das APO-Element besteht aus FPL55. Ein weiteres Sonderglas unterstützt die Farbkorrektur. Das Tripletobjektiv mit Luftspalt ist voll justierbar. Jede optische Glas-Luft-Fläche ist multivergütet. Das Objektiv ist in einer temperaturkompensierten, justierbaren Fassung.

Der photographische 2"-Rack&Pinion-Auszug:

Der 2"-CNC-Auszug ist optimiert für die Fotografie und verträgt eine Zuladung bis 6 kg. Die Verstellung des Auszugsrohres erfolgt über Zahntrieb. Für den Auszug bieten wir auch eine motorische Scharfstellung an. Für verschraubte Adaptionen steht Ihnen ein M54x0,75-Innengewinde zur Verfügung. Der Auszug bietet zusätzlich eine 360°-Rotation für die Wahl des richtigen Bildausschnittes.

Astrofotografie mit dem Apo

Um die optimale Abbildung im Feld zu erreichen, wird ein Korrektor benötigt. Der Korrektor wird direkt an das M54x0,75-Gewinde des Auszuges geschraubt. Wir empfehlen zwei Korrektoren:

TSFLAT72 - 1,0x-Korrektor: Der Korrektor bietet maximale Ausleuchtung. Er verändert die Brennweite und das Öffnungsverhältnis nicht. Der Arbeitsabstand ab dem M48-Gewinde ist 55 mm. Der Korrektor ist auch für Vollformat geeignet. er wird direkt mit dem M54x0,75-Gewinde verschraubt.

TSCFRED70 - 0,8x-Korrektor: Der Korrektor wurde für den 70-mm-f/6-Apo gerechnet und verbessert das Öffnungsverhältnis von f/6 auf f/4,8. Der Arbeitsabstand ab dem M48-Gewinde ist 55 mm. Der Korrektor hat auch ein Einschraubgewinde für 2"-Filter an der Kameraseite. Kameras mit Sensoren bis APS-C-Format werden sehr gut ausgeleuchtet und korrigiert.

Video

TS hat ein Video (Englisch, mit Untertiteln auch in Deutsch) zu den CF-Apos erstellt:

Mit diesem Teleskop erzielte astrofotografische Ergebnisse auf Astrobin

Hier finden Sie einige Astrofotografien, die mit diesem Teleskopmodell gemacht wurden: Link zu Astrobin

Technische Informationen

Teleskop-Service hat viele hilfreiche Informationen zu Refraktoren gesammelt und in deutscher Sprache als PDF-Datei zur Verfügung gestellt: refraktoren.pdf

Mit diesem Teleskop erzielte astrofotografische Ergebnisse auf Astrobin

Hier finden Sie einige Astrofotografien, die mit diesem Teleskopmodell gemacht wurden: Link zu Astrobin

Bilder von Martin Voigt

Unser Kunde Martin Voigt hat schöne Fotos einiger Objekte gemacht. Durch Anklicken lassen sie sich vergrößern.

Objekt: Elefantenrüsselnebel (IC 1396 A)

Fotograf: Martin Voigt (Deutschland)
Aufnahmeoptik: TS CF-APO 70/420 mm f/6 FPL55 Tripletapo (TSCFAPO70)
Motorfokus: ZWO EAF 5 V (ZWO-5V-EAF-S)
Bildfeldkorrektor: TS-Optics 1.0x Refraktor Flattener für ED & APO 70-72 mm Öffnung (TSFlat72)
Filter: Optolong L-Ultimate (L-ULTIMATE2) für Nebel, Sterne zusätzlich
Aufnahmekamera: ASI 2600MC Pro (ASI2600MC-P)
Leitrohr: SVbony 30 mm (nicht im Sortiment, alternativ TSL32 oder ASI30120SCOPE)
Nachführkamera: ASI120MM Mini (ASI120mini)
Montierung: iOptron CEM40 (iO7420)


Objekt: Herznebel (IC 1805)

Fotograf: Martin Voigt (Deutschland)
Aufnahmeoptik: TS CF-APO 70/420 mm f/6 FPL55 Tripletapo (TSCFAPO70)
Motorfokus: ZWO EAF 5 V (ZWO-5V-EAF-S)
Bildfeldkorrektor: TS-Optics 1.0x Refraktor Flattener für ED & APO 70-72 mm Öffnung (TSFlat72)
Filter: Optolong L-eNhance (OPL-13802) für Nebel, Sterne zusätzlich
Aufnahmekamera: ASI 2600MC Pro (ASI2600MC-P)
Leitrohr: SVbony 30 mm (nicht im Sortiment, alternativ TSL32 oder ASI30120SCOPE)
Nachführkamera: ASI120MM Mini (ASI120mini)
Montierung: iOptron CEM40 (iO7420)


Objekt: Pferdekopfnebel (B 33 vor IC 434)

Fotograf: Martin Voigt (Deutschland)
Aufnahmeoptik: TS CF-APO 70/420 mm f/6 FPL55 Tripletapo (TSCFAPO70)
Motorfokus: ZWO EAF 5 V (ZWO-5V-EAF-S)
Bildfeldkorrektor: TS-Optics 1.0x Refraktor Flattener für ED & APO 70-72 mm Öffnung (TSFlat72)
Filter: Optolong L-Ultimate (L-ULTIMATE2)
Aufnahmekamera: ASI 2600MC Pro (ASI2600MC-P)
Leitrohr: SVbony 30 mm (nicht im Sortiment, alternativ TSL32 oder ASI30120SCOPE)
Nachführkamera: ASI120MM Mini (ASI120mini)
Montierung: iOptron CEM40 (iO7420)

Vielen Dank an Martin Voigt aus Deutschland für die schönen Aufnahmen!

Frage:
Passt der EAF Motorfokus an die CF-Apos von Teleskop-Service?

Antwort von Teleskop-Service:
Der EAF passt direkt ohne Zusatzadapter an die Okularauszüge der CF-Apos.
