TS-Optics T2-Tilter und Neigeflansch

Anpassung von Bildebene und Sensorlage

Viele Astrofotografen kennen das Problem: Man stellt so gut wie möglich scharf und in 1-2 Ecken ist die Schärfe trotzdem nicht zufriedenstellend. Das Ergebnis ist ein fauler Kompromiss, indem man die Schärfeeinstellung so lange verändert, bis die Sterne relativ gleichmäßig "scharf" erscheinen oder indem man einfach die Ecke wegschneidet.

Einige mögliche Ursachen dieses Problems:
♦ eine leichte Schieflage des Kamerasensors (da genügen nur wenige Bruchteile eines Millimeters)
♦ eine Verkippung des Okularauszuges
♦ eine leichte Schieflage der Feldebene des Teleskopes (sehr häufig bei Newtonteleskopen)
♦ eine Verkippung des okularseitigen Zubehörs bei der Klemmung

Dies ist die Lösung:

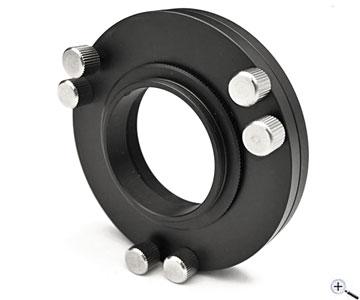

Mit dem TS T2-Tilter passen Sie den Chip der Kamera einfach dem Feld des Teleskopes an, egal woher die Ursache der Verkippung stammt. Sie müssen dann nur die Orientierung der gesamten Adapter, Korrektoren und Kamera immer beibehalten.

Die Einstellung geschieht mittels Rändelschrauben, das geht einfach und vermeidet den Verlust von Werkzeugen.

Anleitung:

Für die ähnlichen Tilting-Adapter hat Teleskop-Service eine Anleitung in deutscher Sprache als PDF zur Verfügung gestellt: tilting_adapter.pdf

♦ Neigeflansch
♦ T2 Gewindeumkehrung - macht aus einem Innen- ein Außengewinde

Frage:
Wie stellt man am besten den Tilter ein?

Antwort von Teleskop-Service:
Grundsätzlich arbeitet man mit Tilter wie folgt:

1. man stellt den Tilting Mechanismus auf Null (alles auf Anschlag)

2. man stellt im Feld scharf und zwar so, daß bei verkipptem Sensor die Bereiche scharf sind, die näher am Objektiv/Fangspiegel des Fernrohres liegen. Um die anderen Bereiche scharfzustellen, muß man also den Auszug weiter rauß drehen.

3. man findet die Orientierung heraus, an welcher Schraube man drehen muß, um die entspreichenden Bereiche anzuheben, damit sich der Chip weiter vom Fernrohr entfernt.

4. Man dreht vorsichtig und macht eine weitere Testaufnahme bei unveränderter Auszugeinstellung. Wenn der Kippeffekt schlimmer wird, dreht man an der falschen Schraube. Wenn er besser wird, ist man am rihtigen Weg.
