TS-Optics PHOTOLINE 130 mm f/7 EDT Triplet Apo - 3,7" Auszug - mit Optiktest

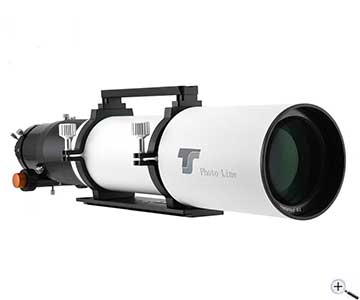

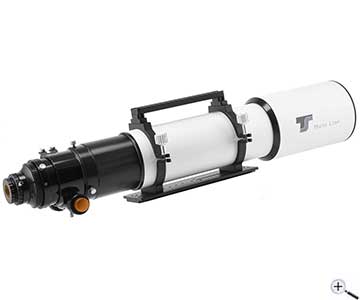

Photoline 130-mm-f/7-EDT-Deluxe-Apochromat - ein Refraktor ohne Kompromisse

Der 130-mm-f/7-Apo-Triplettrefraktor ist mit einem der besten Objektive seiner Klasse ausgestattet. Für das Apo-Element kommt das bewährte FPL53 von Ohara (Japan) zum Einsatz. Das farbreine Objektiv ist in einer temperaturkompensierten Fassung gelagert, die auch Minusgrade ausgleicht. Das leistungsstarke Objektiv ist gerade bei Astrofotografen sehr populär, so daß wir diesen Apo nun auch mit dem großen 3,7"-RAP-Auszug anbieten. Damit können auch CCD-Kameras mit großen Sensoren verwendet werden und mit allen gängigen Korrektoren auch für Vollformat.

Vorteile und Ausstattungsmerkmale des PHOTOLINE 130-mm-F7-Deluxe-Apo:

Triplettobjektiv mit Luftspalt - Apo-Element aus FPL53 von Ohara

Temperaturkompensierte, voll justierbare Fassung

3,7"-RAP-Photoline-Zahntrieb-Okularauszug mit Untersetzung - trägt Zubehör bis 8 kg, mit 360°-Rotation

Stabiler Aluminiumtubus mit Innenblenden gegen Streulicht

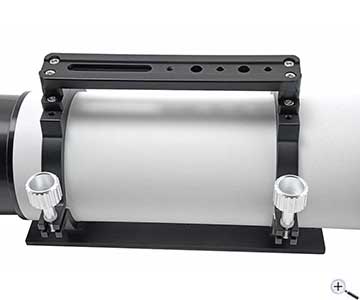

Praktischer Tragegriff und EQ5-Level-Prismenschiene auf der einen und eine Losmandy-Level-Prismenschiene auf der anderen Seite

100 mm langes Abstandsstück zwischen Auszug und Tubus mit beidseitigem M123x1-Gewinde verschraubt

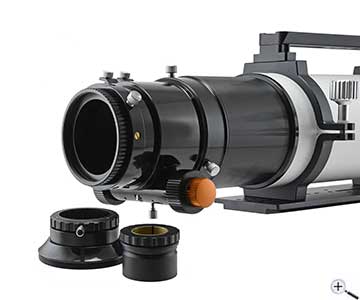

Der 3,7"-RAP-Okularauszug - kugelgelagert:

Ein Highlight des Teleskopes ist sicherlich der moderne "Rack-And-Pinion"-Auszug mit Zahntriebverstellung und Kugellagerung. Der groß dimensionierte Auszug ermöglicht auch die Verwendung von Vollformat- und Großformatkameras ohne Abschattung, natürlich mit den geeigneten Korrektoren.

Verstellung über Zahntrieb - keine Friktion - kein Nachgeben wie beim Crayford-Auszug.

Innenblenden gegen Reflexe

Freier Durchmesser: 102 mm

Verstell Bereich des Auszugsrohres: 100 mm

360°-Rotation für optimale Wahl des Bildfeldes

Selbstzentrierende 2"- und 1,25"-Adapter für korrektes Klemmen auf der optischen Achse.

Anschlussgewinde für Foto-Adaptionen: M100x1-Innengewinde, M92x1-Innengewinde, M68x1-ZEISS-Level-Innengewinde und natürlich 2"- und 1,25"-Steckhülse

Der Arbeitsabstand ist optimiert für alle gängigen Korrektoren und auch für die visuelle Beobachtung.

Binokularansätze mit 2"-Zenitspiegel können ohne Glaswegausgleich verwendet werden, es braucht nur der 100 mm lange Abstandshalter entfernt werden.

Empfehlenswerte Astrofotografiekorrektoren für den PHOTOLINE Apo:

TSFLAT3 - Großformatkorrektor ohne Veränderung der Brennweite

Der Korrektor passt direkt an das M92x1-Innengewinde des Okularauszuges.

Der empfohlene Arbeitsabstand ist 103 mm.

Mit im Lieferumfang enthalten ist eine Reduzierung auf M48-(2"-Filtergewinde. Von diesem Gewinde aus sind es 55 mm bis zur optimalen Position des Kamerasensors - ideal für DSLR-Kameras.

TS 0,79x PHOTOLINE Brennweitenreduzierung und Korrektor - TSRED379

Der Korrektor passt direkt an das M68-Anschlussgewinde des Okularauszuges

Die Brennweite wird auf 719 mm reduziert, das Öffnungsverhältnis verbessert sich auf f/5,53

Empfohlener Abstand ab dem M48-Anschlussgewinde des Korrektors zum Chip: 55 mm

Der PHOTOLINE Reducer ist für Kameras mit Vollformatsensoren oder kleiner geeignet.

So übergeben wir den Apo dem Sternfreund:

Jeder einzelne APO wird vor dem Einlagern in unserer Technik überprüft, um eine gleichbleibend hohe Produktqualität zu garantieren.

Die Mechanik wird getestet, der Okularauszug wird optimal eingestellt.

Das Objektiv wird kosmetisch überprüft und gereinigt. Zudem wird überprüft, ob alle Konterschrauben korrekt angezogen sind. Oft lockern sich diese beim Transport.

Die Optik wird kollimiert und das Ergebnis wird auf der optischen Bank überprüft. Das Teleskop bekommt eine Seriennummer.

Es wird ein kompletter Optiktest erstellt, der dem Teleskop beiliegt (Sternaufnahmen und Ronchiaufnahme auf der optischen Bank in Autokollimation)

Erst danach werden die Teleskope dem Lager übergeben und für den Versand vorbereitet.

Mit diesem Teleskop erzielte astrofotografische Ergebnisse auf Astrobin

Hier finden Sie einige Astrofotografien, die mit diesem Teleskopmodell gemacht wurden: Link zu Astrobin

Technische Informationen

Teleskop-Service hat viele hilfreiche Informationen zu Refraktoren gesammelt und in deutscher Sprache als PDF-Datei zur Verfügung gestellt: refraktoren.pdf

Mit diesem Teleskop erzielte astrofotografische Ergebnisse auf Astrobin

Hier finden Sie einige Astrofotografien, die mit diesem Teleskopmodell gemacht wurden: Link zu Astrobin

Aktuelle Bilder unseres Kunden Pierre Gatzki als Beispiele

Objekt: M1, Crabnebel
Datum: 15.12.2018
Belichtung: 10x 180 s = 1800 s, dazu Dark und Flat
Optik: TS-Optics PHOTOLINE 130 mm f/7 Apo
Korrektur: TS-Optics PHOTOLINE 3" 0,79x Reducer und Korrektor
Kamera: Atik Horizon colour CMOS


Objekt: M42, Orionnebel
Datum: 29.01.2019
Belichtung: 15x 180 s = 2700 s, dazu Dark und Flat
Optik: TS-Optics PHOTOLINE 130 mm f/7 Apo
Korrektur: TS-Optics PHOTOLINE 3" 0,79x Reducer und Korrektor
Kamera: Atik Horizon colour CMOS

Herzliche Glückwünsche zu den gelungenen Aufnahmen!

Ein schönes Sonnenbild unseres Kunden Stephane Langlois

Objekt: Sonne im Ca-K-Licht
Fotograf: Stephane Langlois
Datum: 20.03.2022
Optik: TS-Optics PHOTOLINE 130 mm f/7 Apo (APO130F7-DEL)

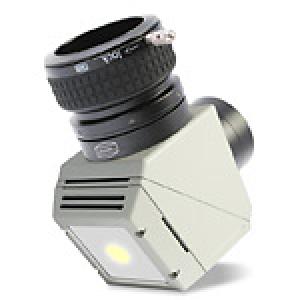

Lichtabschwächung: Baader Herschelkeil
Filter: Baader K-Line Filter
Kamera: ZWO ASI1600MM

Herzliche Glückwünsche zu dieser faszinierenden Sonnenaufnahme!
