Noctutec OCAL Version 4.0 - elektronischer Kollimator mit verbesserter Leistung

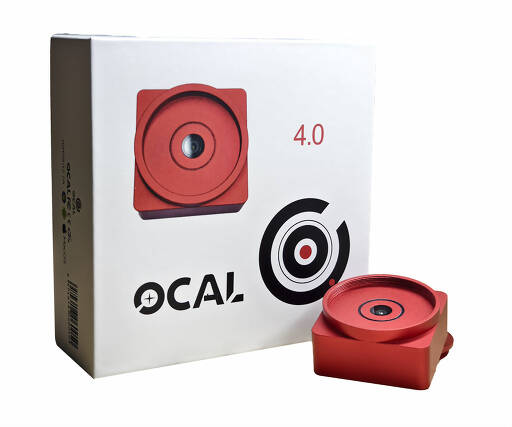

OCAL Version 4.0 Kollimator

Der OCAL Kollimator Version 4.0 ist eine Weiterentwicklung der beliebten OCAL V3.0 und 3.0 MAX Kollimatoren. Die Genauigkeit der Geräte konnte weiter verbessert werden. Dank verbesserter Optik und modernster Fertigungsverfahren deckt der OCAL V4.0 jetzt alle Brennweiten ab. Dazu ist es gelungen den OCAL 4.0 etwas günstiger auf den Markt zu bringen.

Verbesserungen gegenüber vorherigen Versionen

Die neue Version 4.0 des OCAL Kollimators verwendet eine größere Frontlinse und einen größeren CMOS-Sensor. Der neue Sensor ist wesentlich lichtempfindlicher und hat kleinere Pixel. Das ermöglicht eine Justage auch unter dunkleren Gegebenheiten. Falls die Abbildung zu hell ist, können Sie die Intensität über Gain und Belichtungszeit herunter regeln.

Nochmals gesteigerte Auflösung und Abbildungsleistung gegenüber allen Vorgängermodellen.

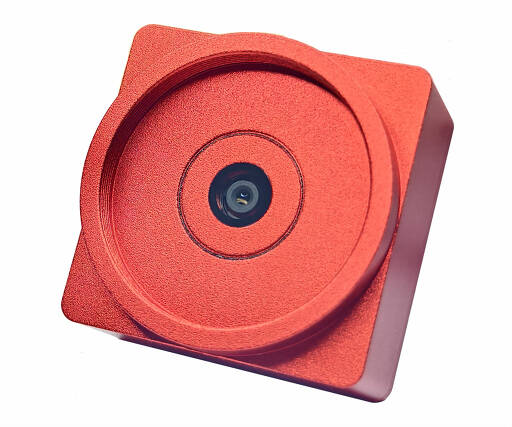

Im Gegensatz zu den ersten Vorgängerversionen verfügt der OCAL V4.0 über ein entkoppeltes Kameramodul in Industriequalität. Dieses Kameramodul ist nun nicht mehr mit der Platine verbunden. Eine völlig neue Fertigungstechnik erlaubt es, dieses Modul mit höchster Präzision im Gehäuse des OCAL zu verbauen. Die Abweichung bei der Montage liegt bei gerade mal 0,05 mm!

Die verbesserte Optik des OCAL Version 4.0 sorgt dafür, dass kritische Bereiche jetzt noch besser scharf gestellt werden können.

Der Bereich im Zentrum um die Linse des OCAL ist jetzt leichter vom Hintergrund unterscheidbar. So gelingt eine saubere Justage auch unter schwierigen Bedingungen, wenn zum Beispiel eine Mittenmarkierung die Linse verdeckt. Dazu wurde nun eigens ein zusätzlicher schwarzer Ring im Gehäuse angebracht.

Die Klarheit des Bildes wurde wesentlich verbessert. Besonders auch mit angeschlossenem Korrektor ist die Abbildung jetzt wesentlich besser als bei den Vorgängermodellen.

Für Windows und Android geeignet.

Wichtigste Merkmale

Jeder Kollimator hat eine sehr hohe Pixelgenauigkeit, dank der hohen Qualitätskontrolle von OCAL.

Der Anschluss erfolgt über ein T2-Gewinde (M42x0,75), um die Montagefehler zu minimieren. Kollimationsfehler, die oft durch unterschiedliche Sichtachsen des Menschen verursacht werden, können mit der OCAL-Technologie vollständig eliminiert werden.

Enthalten sind auch ein Adapter von T2 auf M48 und ein 1,25"-Adapter für eine einfachere Installation.

Das Produkt löst das Problem der Kollimation auch bei großen Teleskopen, dank der Kollimationshilfe wird das Ergebnis sofort auf dem Bildschirm angezeigt.

Schnell und einfach: Kollimieren Sie Ihr Instrument in nur 4 Schritten!

Das Gerät kann überprüfen, ob die Mittenmarkierung auf dem Hauptspiegel richtig angebracht ist oder nicht.

Sie können auch die Screenshot-Funktion verwenden, um das Ergebnis der Kollimation zu speichern.

Dank der Handyversion der Software ist es jetzt möglich, ein Android-Gerät mit OTG-Adapter zu verwenden, um ein Teleskop direkt von einem Smartphone aus zu kollimieren!

Anleitung
Es gibt eine deutsche Anleitung zu den OCAL, das PDF mit Stand 01.2024 kann hier heruntergeladen werden: OCAL-Bedienungsanleitung-Deutsch-V1.7.pdf


Video-Anleitungen (englisch):

Newton-Kollimation


RC-Kollimation

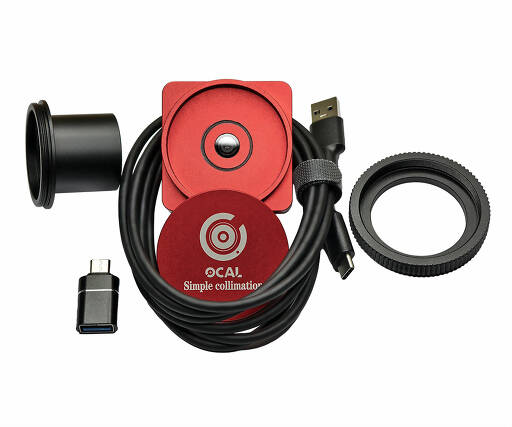

- Elektronische Kollimatoreinheit
- Frontabdeckung für elektronische Kollimatoreinheit
- Adapter von T2 auf M48
- Adapter von T2 auf 1,25"
- USB-Kabel
- Smartphone-OTG-Adapter für Androidgeräte

Sicherheitshinweise: PDF Download
