PlaneWave 12,5" f/8 Dall Kirkham Astrograph

PlaneWave 12,5"-Dall-Kirkham-Astrograph

Flaches 50-mm-Feld mit perfekter Sternabbildung

Der PlaneWave Instruments CDK12.5 ist ein 12,5 Zoll (0,32 m) f/8 korrigierter Dall-Kirkham-Astrograph. Das Teleskop hat einen geschlossenen Kohlefasertubus mit 3 Kühlventilatoren, die Luft aus der Rückseite des Teleskops ausstoßen. Der CDK12.5 deckt ein Gesichtsfeld von 52 mm ab, ohne Feldkrümmung, außeraxiale Koma oder Astigmatismus. Das Instrument wiegt 46 Pfund und wird standardmäßig mit dem 3,5-Zoll-Hedrick-Fokussierer mit großer Kapazität geliefert.

Das optische CDK-Design (Corrected Dall-Kirkham) ist eine innovative Lösung für unübertroffene Astroimaging-Qualität zu einem erschwinglichen Preis. Das CDK-Teleskopdesign ermöglicht eine hervorragende Bildgebung mit großformatigen CCD-Kameras und ist gleichzeitig hervorragend für den visuellen Gebrauch geeignet. Das CDK-Design übertrifft bei weitem die Off-Axis-Leistung der meisten kommerziellen Teleskope, einschließlich des Ritchey-Chrétien-Designs.

Dieses kompromisslose Design ist einzigartig, da es die optische Ausrichtung verzeiht und die Kollimation sehr einfach macht. Dies garantiert dem Benutzer die bestmögliche Leistung des Teleskops. Das Endergebnis in der Bildebene des CDK-Designs ist keine außeraxiale Koma, kein außeraxialer Astigmatismus und ein perfekt flaches Feld (kein außeraxialer Defokus). Mit dem CDK-Design sehen Sie die Sterne von der Mitte bis in die Ecken des Sehfelds punktgenau.

Standardmerkmale

Carbonfaser-Tubusdesign: Minimiert die thermische Ausdehnung, die bei Temperaturschwankungen zu Fokusverschiebungen führt

Prismenschienenkompensator: Gleicht den Unterschied in der Wärmeausdehnung zwischen Kohlefaser und Aluminium aus. Durch die Dehnungsfuge kann sich die Aluminiumprismenschiene ausdehnen und zusammenziehen, ohne die untere Traverse aus Kohlefaser zu belasten.

2,75-Zoll-Hedrick-Fokussierer: Hochbelastbarer, nicht durchrutschender Fokussierer. Das Fokussierrohr läuft auf 5 Lagern und wird von einer Leitspindel angetrieben, so dass ein Verrutschen ausgeschlossen ist. Die Fokussierung kann über einen Computer mit dem EFA-Kit von PlaneWave automatisiert werden. Der Auszugsrohrweg beträgt 3,3 cm.

Kühlventilatoren: Drei Ventilatoren blasen aus dem optischen Tubus und ziehen Luft durch das Teleskop und am Hauptspiegel vorbei. Dies hilft dem Teleskop, schnell ein thermisches Gleichgewicht zu erreichen. Die Lüfter werden über einen Schalter am optischen Tubus gesteuert oder können über einen Computer gesteuert werden, wenn das optionale elektronische Fokuszubehör (EFA-Kit) erworben wird.

Optionales Zubehör

2,75" auf 2" Adapter: Der Adapter verkleinert die 2,75"-Öffnung des Okularauszugs auf 2" für Standard-2"-Zubehör. Der BA1323850 fügt auch etwas zusätzlichen Abstand hinzu, um die Verwendung eines 2"-Zenitspiegels zu optimieren, sodass der Fokus mit den meisten Okularen erreicht wird. Der Adapter ist im Zubehörbereich verlinkt, ebenso ein Zenitspiegel.

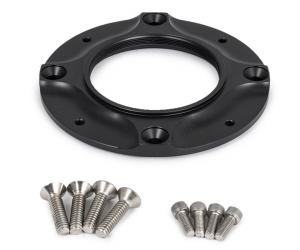

M68-Adapter: Mit Hilfe des M68-Adapter BA1323842 können Sie M68-Zubehörteile am CDK125 befestigen. Der Adapter ist unten verlinkt.

0,66x-Reducer: Der Brennweitenreduzierer BA1326012 verringert die Brennweite und erhöht somit das Gesichtsfeld, hilfreich ist aber auch die auf 44 % verkürzte Belichtungszeit bei flächenhaften Objekten. Der Reducer ist ebenfalls verlinkt.

Mit diesem Teleskop erzielte astrofotografische Ergebnisse auf Astrobin

Hier finden Sie einige Astrofotografien, die mit diesem Teleskopmodell gemacht wurden: Link zu Astrobin

Downloads

Der Hersteller stellt für viele seiner Produkte Anleitungen, Zeichnungen und Software zur Verfügungen. Die Dateien sind zentral von seiner Downloadpage aus zu erreichen.

Mit diesem Teleskop erzielte astrofotografische Ergebnisse auf Astrobin

Hier finden Sie einige Astrofotografien, die mit diesem Teleskopmodell gemacht wurden: Link zu Astrobin

Sicherheitshinweise: PDF Download
