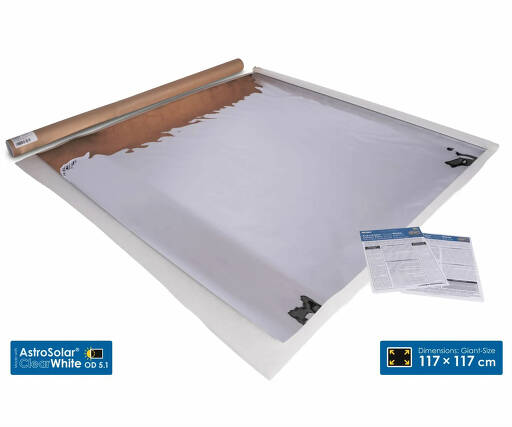

Baader AstroSolar® ClearWhite Safety Filterfolie OD 5.1, Riesengröße 117 cm x 117 cm

Baader AstroSolar® ClearWhite Safety Filterfolie OD 5.1

Die Baader AstroSolar® ClearWhite Safety Folie OD 5.1 ist eine hochwertige, beidseitig metallisierte Sonnenfilterfolie für die direkte Beobachtung der Sonne sowie für den Bau frontseitiger Objektivfilter an Teleskopen, Ferngläsern, Spektiven und Kameraobjektiven.

Die Folie besitzt eine optische Dichte von OD 5.1 und reduziert die Intensität des Sonnenlichts um ca. 99,9992 % bzw. um den Faktor ca. 125000. Sie erfüllt die zutreffenden Transmissionsgrad-Anforderungen der EN ISO 12312-2:2015 für Filter zur direkten Beobachtung der Sonne.

Im Vergleich zur bisherigen AstroSolar® Safety Folie OD 5.0 bietet die neue ClearWhite-Version ein nochmals klareres, weißeres Sonnenbild und eine etwas höhere optische Dichte. Sonnenflecken, Granulation und feine Strukturen der Photosphäre werden mit geeigneter Optik scharf und kontrastreich sichtbar.

Klarweißes Sonnenbild mit hoher optischer Qualität

AstroSolar® ClearWhite Safety Folie OD 5.1 wurde für ein besonders neutrales, klarweißes Sonnenbild entwickelt. Unerwünschte bläuliche oder orangefarbene Farbstiche, wie sie bei einfacheren Sonnenfiltern auftreten können, werden weitgehend vermieden.

Die Folie wird aus einer schlieren- und blasenfreien Spezialfolie hergestellt und erreicht bei einer Stärke von nur 0,012 mm eine optische Qualität, die mit hochwertigen planparallelen Glasfiltern vergleichbar ist. Das Material ist kein gewöhnliches "Mylar" und wurde für besonders hohe Gleichmäßigkeit und optische Reinheit entwickelt.

Die beidseitige Beschichtung sorgt für eine besonders gleichmäßige Filterwirkung und reduziert den Einfluss vereinzelter mikroskopischer Unregelmäßigkeiten in der Metallisierung. Eine einzige Lage AstroSolar® ClearWhite Safety Folie OD 5.1 reicht aus, um einen sicheren Sonnenfilter mit hoher Schärfeleistung herzustellen.

Für direkte Sonnenbeobachtung und frontseitige Objektivfilter

AstroSolar® ClearWhite Safety Folie OD 5.1 kann bei sachgemäßer Verwendung für die direkte Sonnenbeobachtung mit bloßem Auge eingesetzt werden. Voraussetzung ist, dass die Folie unbeschädigt ist und in einer geeigneten, lichtdichten und sicher befestigten Halterung verwendet wird.

Für Teleskope, Ferngläser, Spektive und Kameraobjektive darf die Folie ausschließlich als frontseitiger Objektivfilter verwendet werden. Der Filter muss vor der Eintrittsöffnung der Optik sitzen, die gesamte Öffnung sicher abdecken und gegen Verrutschen, Lösen oder Abheben durch Wind gesichert sein.

Visuelle und fotografische Nutzung

Die AstroSolar® ClearWhite Safety Folie OD 5.1 ist für die Fotografie ebenso geeignet wie für die visuelle Beobachtung. Mit dem Öffnungsverhältnis üblicher Teleskope und Kameraobjektive sind die Belichtungszeiten kurz genug, um die Sonne auf Einzelaufnahmen scharf abzubilden oder Lucky Imaging zu betreiben - ideal für die Beobachtung und Fotografie der normalen Sonne ebenso wie für die partielle Phasen von Sonnenfinsternissen. Sie müssen sich auch keine Sorgen beim Blick durch den Kamerasucher machen, er ist gefahrlos möglich.

Bau eigener Sonnenfilter

Aus AstroSolar® ClearWhite Safety Folie OD 5.1 lassen sich mit wenigen Schritten hochwertige Sonnenfilter für Teleskope, Ferngläser, Spektive und Kameraobjektive herstellen.

Eine ausführliche Bauanleitung und Sicherheitshinweise liegen jeder Folie bei. Sie finden diese auch auf der Produktseite in den Downloads. Wichtig ist eine spannungsfreie Montage: Die Folie darf nicht straff gespannt oder gezogen werden. Sie soll faltenfrei, aber ohne mechanische Spannung montiert werden, damit ihre hohe optische Qualität erhalten bleibt. Die Folie darf leicht wellig oder etwas locker im Halter sitzen. Dies beeinflusst die optische Qualität nicht negativ.

Prüfen Sie Folie und Halterung vor jeder Verwendung. Verwenden Sie die Folie nicht, wenn sie Risse, Löcher, Knicke, größere Kratzer, Ablösungen, lose Stellen oder großflächige Wisch- und Scheuerspuren aufweist. Beschädigte Folie darf nicht repariert werden, sondern muss ersetzt werden.

Sicherheitshinweise zur Sonnenbeobachtung

Blicken Sie niemals ohne geeigneten und unbeschädigten Sonnenfilter direkt in die Sonne. Normale Sonnenbrillen, Rettungsfolien, CDs, fotografische Neutraldichtefilter oder andere ungeprüfte Hilfsmittel sind für die visuelle Sonnenbeobachtung ungeeignet, da sie u. U. gefährliche Teile des nicht sichtbaren Lichtes (UV und IR) durchlassen, die zwar nicht direkt sichtbar sind, aber dennoch das Augenlicht nachhaltig schädigen!

Auch bei einer partiellen oder ringförmigen Sonnenfinsternis ist ein sicherer Sonnenfilter erforderlich. Nur während der kurzen Phase der vollständigen Totalität einer totalen Sonnenfinsternis - wenn die Photosphäre der Sonne vollständig vom Mond bedeckt ist - kann die Sonnenkorona ohne Filter betrachtet werden. Sobald ein Teil der Sonnenscheibe sichtbar ist, muss in jedem Fall ein geeigneter Sonnenfilter verwendet werden.

Kinder dürfen Sonnenfilter nur unter Aufsicht Erwachsener verwenden. Lassen Sie Sonnenfilter, Sonnensichtbrillen, Handviewer, Sonnenteleskope, Ferngläser oder Kameras niemals unbeaufsichtigt.

Es gibt eine Fülle von Beobachtungsberichten, Aufnahmen und Tests über die - alte - Baader Sonnenfilterfolie. Hier präsentieren wir Ihnen eine kleine Auswahl:

Worum geht es?

Aus dem Hause Baader ist seit einiger Zeit eine Filterfolie am Markt, welche laut Herstellerangaben die Qualität
der US-Glasfilter aus Massenproduktion bei weitem übertrifft. Die Schärfe und der
Kontrast der AstroSolar TM ist vielmehr mit den teuren Glasfiltern (100 mm Öffnung - Euro 300,-)
vergleichbar.

Das Trägermaterial der Folie ist absolut gleichförmig und frei von Schlieren. Neueste Tests von Wolfgang Rohr
haben eine Genauigkeit von 1/40 Lambda p/v ergeben. Dies sind Werte, die eine Sonnenbeobachtung
und Fotografie mit höchster Auflösung ermöglichen. Ein durchschnittlicher Glasfilter aus den
USA ist zwischen 1/4 Lambda und bis zu 2 Lambda zu finden. Diese Leistung ist nicht mehr befriedigend.

Unsere Folie hat 94 % bis 96 % Definitionshelligkeit und ist damit mit den ausgezeichneten
ZEISS APO Objektiven vergleichbar.

Stabilität:

Viele Sternfreunde haben Bedenken gegenüber einer Folie, weil sie nicht sicher und stabil ist.

Bei richtiger Fassung (nicht zu straff) werden Sie es nicht schaffen, die Folie mit dem Finger durchzustoßen. Diese außerordentliche Zähigkeit wird durch das besondere Trägermaterial erreicht.

Vergleichen Sie unsere Folie mit einer Weide im Sturm. Sie gibt nach, bricht aber nicht. Ein Glasfilter hingegen, ist mit einer Eiche vergleichbar. Sie ist starr, bricht aber leicht.

Unsere AstroSolar TM bietet Ihnen Sicherheit und Stabilität. Sie schützt Ihre wertvollen Augen zuverlässig auch vor der UV-Strahlung. (Überprüfung techn. Bundesanstalt Braunschweig)

Ein Beobachtungsbericht:

Ich beobachte normalerweise die Sonne mit meinem 5" APO von Borg in Kombination mit einem Herrschel-Prisma..
Die Qualität dieses Objektives ist ausgezeichnet. Feinste Strukturen in den Sonnenflecken werden sichtbar.

Durch die AstroSolar TM bin ich nun in der Lage, auch meinen Newton mit 10" Öffnung an der Sonne
zu testen. Bereits der erste Eindruck übertrifft meine Erwartungen. Hart und klar steht die Sonne im Gesichtsfeld
des 24mm Speers Waler Okular. Der Hintergrund ist dunkel, kein Lichtsaum ist um die Sonne zu beobachten.
Die Abbildung erinnert mich an den Anblick durch meinen 5" APO.

Ich gebe mein 10mm Speers Waler rein und mir verschlägt es die Sprache. Die Granulation ist klar und
deutlich über die gesamte Sonne sichtbar. In der Penumbra der Flecken sind feine faserförmige Strukturen
sichtbar, die wiederum durch kleinere Strukturen unterbrochen sind. Die Penumbra zieht fadenförmig in
das dunkle Innere der Flecken rein.

Am Rand der Sonne sind klar Fackeln zu beobachten. Die Sonne schaut hier aus, als ob sie brennen würde.
Ganz am Sonnenrand steht ein kleiner Fleck. Klar ist der Wilson Effekt zu sehen. Der Fleck schaut wie
eine Grube in der Sonne aus.

Nun will ich es wissen. Ich gebe das 3,8mm eudiaskopische Okular von Baader rein. Die Luft hält es aus,
es ist ja erst gegen 9h und die Sonne hat die Atmosphäre noch nicht so aufgeheizt.
Das darf doch nicht wahr sein! Ich sehe eindeutig Strukturen zwischen den Granulen. Klar und deutlich ist
ein feines Gitternetz (so wirkt es zumindest auf mich) zu sehen. Ich sauge mich am Okular fest. Am Sonnenrand
ist der Übergang zum Schwarz aprupt. Kein Lichtsaum keine Unschärfe. Diese Filterfolie ist wirklich
einzigartig.

Langsam kommt die Luft in Bewegung. Wie Wellen gehen die ersten Unruhen über die Sonne. Dann ist es
vorbei. Die Sonne fängt an zu zittern und die Granulation verschwimmt. Das Erlebnis jedoch bleibt. Ich werde
sicher noch viele Male mit meinem 10" Newton und der AstroSolar TM die Sonne heimsuchen.

Ich hoffe, dieser Bericht eines begeisterten Sternfreundes hat Ihnen Lust gemacht. Ich kann diese
Beobachtungen übrigens nur bestätigen.

Wolfgang Ransburg

Ein interferometrischer Test von Peter Rucks von Pleiger

Die Sonnenfilter - Folie von Baader ist ein ausgereiftes Hilfsmittel für den anspruchsvollen Sonnenbeobachter. Im Gegensatz zu vielen einfacheren Folien oder vielen Sonnenfiltern aus Glas, bringt die Baader Astro Solar unserer Erfahrung nach auch bei größeren Öffnungen und höheren Vergrößerungen ein scharfes Sonnenbild

Die Baader Astro Solar Folie ist interferometrisch geprüft zu 94-96% Definitionshelligkeit - sie ist damit so gut wie ein APQ-Objektiv von Carl ZEISS (Pleiger-Prüfprotokoll im Internet unter Baader Planetarium aufsuchen). Leider fällt es uns selbst schwer, einen Qualitäts-Unterschied zu unseren vielfach teureren Plangläsern zu erkennen. Dies gelingt erst bei sehr hohen Vergrößerungen jenseits von 250-fach. Unsere Folie ist nachweislich schärfer als alle uns bekannten Konkurrenzprodukte, insbesondere einschließlich der US-Glasfilter. Was besonders wichtig ist, sie zeigt die Sonne in ihrer natürlichen Farbe - neutral weiß! Andere Folien zeigen nur ein unscharfes, bläulich überstrahltes oder oranges Sonnenbild. AstroSolarTM ist im Gegensatz zu Glasfiltern völlig frei von Pinholes (Löchern in der Reflexions-Schicht), da es beidseitig vergütet wird. Die Schutzwirkung ist von der Physikalisch technischen Bundesanstalt in Braunschweig geprüft. Die Folie darf das CE-Zeichen tragen!

Das Messverfahren

Um den Einsatz vor einem Teleskop im Prüfaufbau zu simulieren, wurden unbeschichtete Originalfolien im parallelen Strahlengang zwischen zwei hochgenauen Referenzflächen aufgehängt und in Transmission vermessen. Der Einfluss der Folienmuster auf das Prüfstrahlenbündel wurde mit einem Zygo-Laserinterferometer bei der Prüfwellenlänge lambda = 632,8 nm bestimmt. Neben den Interferogrammen wurden die Wellenfrontabweichungen graphisch in Höhenkarten dargestellt. Weiterhin wurden die Punktbildverwaschungsfunktionen (PSF) berechnet und dargestellt. Sie entsprechen der Abbildung eines Sterns im Teleskopfokus. Aus den Wellenfrontabweichungen wurden die Qualitätskriterien PV- und RMS-Wert sowie Strehlsche Definitionshelligkeit ermittelt.

Bewertung der Folien als "optische Fenster"

1. Unbeschichtetes Basismaterial für Astrosolar? (getempert und grau eingefärbt), das vorsichtig über zwei Pappringe "gespannt" im Prüfstrahlengang war

2. Unbeschichtetes Mylar (Dicke 12 µm) freihängend im Prüfstrahlengang

Die Muster von Baader Planetarium erreichen über den Prüfdurchmesser von ca. 100 mm in allen Kriterien die Beugungsgrenze. In den Ergebnissen für RMS-Wert und Definitionshelligkeit sind sie sogar besser als so manches Amateurteleskop. Das Muster aus Mylar deformierte die Wellenfront des Prüfstrahlenbündels trotz faltenfreier und unverspannter Aufhängung deutlich stärker als es für beugungsbegrenzte Optik zulässig ist.

Die Testergebnisse zeigen, dass sich die Folien von Baader Planetarium sehr gut für optische Anwendungen eignen. Wahrscheinlich sind sie so manchem "Billigsonnenfilter" aus Glas weit überlegen. Die durchgeführten Versuche verdeutlichen auch, dass die Messergebnisse stark davon abhängig sind, wie die Folien aufgehängt oder gespannt werden. Bei der Herstellung eines Sonnenfilters aus AstrosolarTM, sollte man unbedingt Falten und Spannungen in der Folie vermeiden, weil diese sofort die Wellenfront eines durchgehenden Strahlenbündels deformieren und damit die Abbildungseigenschaften verschlechtern würden.

Peter Rucks
Anschrift: Paul Pleiger Maschinenfabrik GmbH & Co. KG
Geschäftsbereich Laseroptik
Dipl.-Phys. Peter Rucks
Im Hammertal 51
D-58456 Witten

Abbildungen zum Vergleichstest

Interferometrischer Test


Referenzfläche
Ideale Abbildung - entspricht Strehl 1
In der Theorie erreichbar




Baader AstroSolar
kommt nahe an das Ideal heran - entspricht
einem sehr guten Objektiv




Mylar Sonnenfilterfolie
gut ist die Unregelmäßigkeit zu sehen - unseres
Erachtens wäre eine derartige Optik nicht gut.



Sterntest


Referenzfläche
Airy Scheibchen - Def. 99,9%
In der Theorie erreichbar




Baader AstroSolar
94,1% werden im Airy Scheibchen konzentriert
entspricht einem sehr guten Objektiv




Mylar Sonnenfilterfolie
57,2% werden im Airy Scheibchen konzentriert
das ist nicht mehr beugungsbegrenzt

Sicherheitshinweise: PDF Download
