TS-Optics NEWTON Komakorrektor 0,97x Riccardi Design - M68 Anschluss

TS-Optics Wynne Newton-Koma-Korrektor für große Sensoren

Zur Korrektur der Koma von Newton-Teleskopen wurde von Massimo Riccardi für Teleskop-Service ein ausgezeichneter 3-elementiger Koma-Korrektor gerechnet. Der Korrektor bietet mit 66-71 mm Arbeitsabstand genügend Backfokus für alle gängigen CCD- und DSLR-Kameras und auch Off-Axis-Guider, Filterräder usw. Damit ist der TS 2.5"-Wynne-Korrektor eine interessante Alternative zum ASA Wynne-Korrektor, der weniger Arbeitsabstand bietet. Zudem bietet dieser Korrektor eine bessere Ausleuchtung, durch die kürzere Baulänge von nur 100 Millimeter.

Einfache Adaption an den Okularauszug über das M68x1-Gewinde:

Der TS 2,5"-Wynne-Korrektor bietet an der Oberseite des Gehäuses ein aufgesetztes M68x1-Zeiss-Level-Gewinde. Dieses Gewinde ermöglicht die problemlose verschraubte Adaption an viele Okularauszüge, wie zum Beispiel Moonlite 2,5" oder Starlight Feather Touch. Der Auszug braucht lediglich ein M68x1-Innnengewinde an der Kameraseite. Dieses Gewinde hat sich längst bei guten Auszügen als Standard durchgesetzt.

Adaption der Kamera und erforderliche Arbeitsabstände:

Der TS 2,5"-WynneKorrektor hat auch an der Kameraseite ein M68x1-Außengewinde. Das ermöglicht die einfache Adaption von spannendem Zubehör, wie den TS-Optics M68-Off-Axis-Guider. Die meisten Kameras mit großen Sensoren bieten bereits einen M68x1-Anschluss oder zumindest die Adaption auf dieses Gewinde.

Die Arbeitsabstände werden immer vom Beginn des M68x1-Gewindes aus gerechnet:

Brennweite 600 mm - Arbeitsabstand 66 mm

Brennweite 800 mm - Arbeitsabstand 68 mm

Brennweite 1000 mm - Arbeitsabstand 69,5 mm

Brennweite 1200 mm - Arbeitsabstand 69,75 mm

Brennweite 1500 mm - Arbeitsabstand 70,5 mm

Brennweite 1800 mm - Arbeitsabstand 71 mm

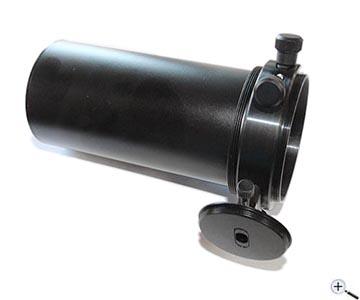

Abbildung: TS 2.5"-Wynne-Korrektor mit TSOAGM68 Off-Axis-Guider:

Frage:
Wie muss man den Arbeitsabstand messen?

Antwort von Teleskop-Service:
Der Arbeitsabstand wird vom Beginn des Anschlussgewindes am Gehäuse des Korrektors gemessen (siehe Beispielbild):

Sicherheitshinweise: PDF Download
