Der ODK12 und gesamte Reihe basieren auf einem Öffnungsverhältnis von 1:6,8 - schnell genug für hervorragenden fotografischen und visuellen Deep-Sky-Einsatz, aber dennoch mit genügend Brennweite für hochauflösende Planetenarbeit sowohl visuell als auch beim CCD-Einsatz.

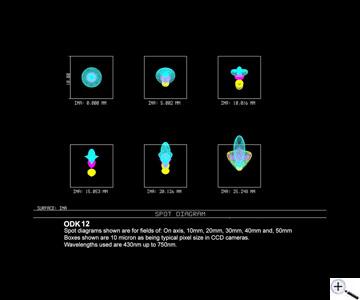

Visuell bietet das Teleskop ein Planetenbild, was einfach unglaublich anmutet. Die hohe Auflösung über das gesamte Feld stellt sicher, dass Planeten im Zentrum oder Sterne bis zum Rand unglaublich scharf und klar sind, ein Resultat des computeranimierten Designs, gefolgt von fachkundiger Handretusche durch erfahrene Optiker.

ODK Optimierte Dall-Kirkhams von Orion Optics UK

Die gesamte Reihe basiert auf einem Öffnungsverhältnis von 1:6,8 - schnell genug für hervorragenden fotografischen und visuellen Deep-Sky-Einsatz, aber dennoch mit genügend Brennweite für hochauflösende Planetenarbeit sowohl visuell als auch beim CCD-Einsatz.

Der Tubus basiert auf einem Carbon-Sandwich-Design. Sehr, sehr steif, um Verformungen zu verhindern, ohne Wärmeausdehnung, um sicherzustellen, daß sich die Brennebene während langer Belichtungen nicht verlagert. Durch die Konstruktion mit offenem, kurzem Tubus sind die Abkühlzeiten bemerkenswert kurz.

Um die Abkühlung des Teleskops zu beschleunigen, sind alle Modelle mit drei Lüftern hinter dem Hauptspiegel ausgestattet.

Ein exaktes Scharfstellen wird bei allen ODKs mit Orions präzisem 3"-Crayfordauszug ACU-3S erreicht, welcher standardmäßig eine 10:1-Untersetzung enthält (siehe fünfte Abbildung). Gute Bilder brauchen gute Optiken, welche in zuverlässige, stabile und präzise Mechanik eingesetzt wurden.

Die Optik

Alle Orion UK ODK Hauptspiegel werden aus Schott Borosilikatglas "Suprax" (praktisch identisch mit Pyrex) mit niedriger Wärmeausdehnung hergestellt, wie die Hauptspiegel aller Teleskopreihen dieses Herstellers. Alle Spiegel werden nach hohen Vorgaben als Rotationsparaboloide mit dem Öffnungsverhältnis 1:4 hergestellt. Wie genau sind sie? Nun, die Spezialisten geben keinen für die Verspiegelungsabteilung frei, bis er eine Oberflächengenauigkeit von 1/6 Wellenlänge oder besser erreicht hat. Wie wissen sie, dass sie diesen sehr hohen Grad der Genauigkeit erreicht haben? Sie verwenden eines der anspruchsvollsten Messgeräte auf der Welt, ein Zygo Laser-Interferometer. Nehmen Sie sich einige Minuten Zeit, besuchen Sie die Zygo-Homepage und seien Sie nur darüber erstaunt, wie gut dieses Gerät beim Messen von Optiken ist: Es kann optische Wege messen, die 2000-mal geringer sind als die Dicke eines menschlichen Haares!

Ohne ein Zygo oder ein ähnlich präzises und zuverlässiges Messintrument ist es unmöglich, sich eine genaue Vorstellung von der Leistung einer Optik oder eines Teleskops zu machen. Nur die besten unter den Teleskopherstellern nutzen solche Geräte, weil sie nicht für massenproduzierte Teleskope geeignet sind. Sie sind langsam und ihr Einsatz benötigt sehr erfahrene Techniker. Das führt zu nichts anderem als zu höchstwertigen, handgefertigten Optiken, nicht zu massenhaft produzierten Optiken für ein schmales Budget.

Die Hauptspiegel sind Hilux-beschichtet, das sorgt für die am höchsten reflektierenden Aluminiumschichten mit geschützter Oberfläche, welche überhaupt erhältlich sind.

Rohrschellen

Um maximale Sicherheit und Genauigkeit zu erhalten, stellt Orion Optics auf eigenen CNC-Fräsmaschinen Rohrschellen aus massiven Aluminiumstücken her, welche später schwarz eloxiert werden, um die Oberflächen zu schützen, welche ihrerseits mit Filz ausgekleidet sind, um einen schonenden, aber festen Halt auf den polierten Tuben zu erreichen. Mit dem großen, gerändelten Knopf auf jeder Rohrschelle wird der Druck eingestellt, um eine genau definierte Reibung an der Tubusaußenseite zu erzielen.

ACU-3S Okularauszug

Die ODK-Serie der Optimised Dall-Kirkhams wird in ihrer Funktion unterstützt durch einen 3"-Präzisionsauszug mit kurzem Auszugsrohr. Dessen Oberseite ist mit einem Gewinde versehen, um den Anschluss vieler Zubehörteile, Adapter und anderer Komponenten zu ermöglichen. Seidenweicher Lauf, unglaubliche Stärke und ein attraktives Aussehen geben Ihnen alle Zuverlässigkeit und Vertrauen in den ACU-3S, die Sie vermutlich je brauchen werden. Das 3"-(76,2 mm)-Auszugsrohr ermöglicht das Erreichen weiter Bildfelder, ohne dass Vignettierung zum Problem wird. Ultragenaue 10:1-Untersetzung mit sanfter, müheloser Bewegung, die man ausprobiert haben muss, um sie für möglich zu halten. Die Tragfähigkeit übersteigt bei weitem die Anforderungen aller Kameras, von den allerschwersten einmal abgesehen.

Der Auszug wird über eine sehr genau hergestellte Ringschwalbe, gehalten mit Madenschrauben aus Edelstahl, mit dem Teleskop verbunden. Das Gute an dieser Anordnung ist, dass sie eine Rotation des Auszugs um volle 360° erlaubt. Mit anderen Worten, man kann ihn genau in die Position drehen, die zur angeschlossenen Ausrüstung wie CCD-Kameras, Filterräder, Autoguider usw. passt. Die Rotation macht es einfach sehr leicht, die Dinge so einzurichten, dass sie Ihren Bedürfnissen perfekt gerecht werden.

Mit diesem Teleskop erzielte astrofotografische Ergebnisse auf Astrobin

Hier finden Sie einige Astrofotografien, die mit diesem Teleskopmodell gemacht wurden: Link zu Astrobin

Mit diesem Teleskop erzielte astrofotografische Ergebnisse auf Astrobin

Hier finden Sie einige Astrofotografien, die mit diesem Teleskopmodell gemacht wurden: Link zu Astrobin

Die Oberflächen von Spiegeln - Info von Orion UK

Die Herstellung optischer Präzisionsoberflächen (zu dieser Kategorie zählen wir sowohl Spiegel als auch Linsen) erfordert viele spezielle Verfahren, um den hohen Grad an optischer Präzision zu erreichen, von denen einige gelegentlich Oberflächenfehler auf der Optik (Spiegel und/oder Linse) hinterlassen.

Einige wenige Schlieren oder Kratzer auf der Oberfläche der Optik beeinträchtigen in keiner Weise die Leistung der Linse oder des Spiegels, weder visuell noch fotografisch, und können nicht als akzeptabler Grund für eine Reklamation angesehen werden. Kleine Vertiefungen sind gelegentlich aufgrund der Verarbeitung im Polier- und Bezifferungsprozess sichtbar, auch diese können nicht als Grund für eine Reklamation akzeptiert werden. Wir bemühen uns um makellose Oberflächen, können diese aber nicht garantieren. Dementsprechend haben wir unsere kosmetische Oberflächenbeschaffenheit auf eine hohe Produktionstoleranz festgelegt, wie es praktisch möglich ist. Wir wenden auf unsere Oberflächen einen Industriestandard von 80/50 Kratzern an, der ein Maß für ein akzeptables Maß an Oberflächenfehlern pro Optik ist.
