Hersteller: Takahashi
Art.Nr.: 4AQ401

EUR 379,00


inkl. 19 % MwSt (DE)
Die angegebene MwSt. bezieht sich auf die in Deutschland geltende. Nach dem Login wird der MwSt.-Betrag an die geltende MwSt. des hinterlegten Lieferlandes angepasst. Daher kann der Endpreis entsprechend variieren.
zzgl. 6,95 € Versandkosten (DE)
Bitte einloggen um die Versandkosten für Ihr Land zu ermitteln.
mehr Details zu den Versandkosten ...

  • Sofort versandfähig





Bewertung: 5.0 von 5
  • Details..
  • Technische Daten..
  • Lieferumfang..
  • Erfahrungsberichte..
  • Händlerinfos..
  • Sicherheitshinweise..
Takahashi Justierteleskop für RC-, Cassegrain-, Dall-Kirkham-Teleskope
Mit dem Justierteleskop können Sie Ihr Teleskop binnen weniger Minuten perfekt justieren. Die Kollimation erfolgt über mehrere Kreise, die nacheinander zentriert werden. Dabei sind Fangspiegel und Hauptspiegel leicht zu identifizieren. Sie drehen also von Anfang an an den richtigen Schrauben.

Das Justierteleskop ist für alle Cassegrain-Teleskope und deren Derivate geeignet. Die Voraussetzung ist aber eine zentrale Markierung am Fangspiegel.
Ritchey-Chrétien-(RC)-Teleskope
Dall-Kirkham-Teleskope
Cassegrain-Teleskope
Schmidt-Cassegrain-Teleskope (nach Anbringen einer zentralen Markierung am Fangspiegel)

Die Funktion des Takahashi Justierteleskopes:
Die Funktion ist einfach, aber genial. Es ist ein kleines Teleskop mit 6-facher Vergrößerung. Durch ein verschiebbares Okular werden nacheinander die einzelnen Elemente im Teleskop fokussiert. Durch die 6-fache Vergrößerung erreichen Sie die Genauigkeit, die für ein gutes Endergebnis erforderlich ist.

Der Reflex selbst wird, ähnlich wie bei einem Cheshire, durch einen seitlichen Lichteinfall und einem durchbohrten Umlenkspiegel erzeugt. Durch die Mattscheibe wird eine gleichmäßige Beleuchtung erreicht, damit erkennen Sie die Ringe viel leichter.

Hinter dem Spiegel liegt ein gutes achromatisches 30-mm-Objektiv. Das Objektiv und das Okular bieten einen guten Einblick und sorgen für schnelle Ergebnisse.

Das Teleskop hat an der Teleskopseite ein M36,4-Gewinde. Mit den beiden optionalen Adaptern (siehe Zubehörempfehlungen) können Sie auf 2" adaptieren und so das Justierteleskop direkt an die 2"-Steckhülse Ihres Okularauszuges anschließen.

Unter "Erfahrungsberichte" finden Sie eine präzise Schritt-für-Schritt-Anleitung für die Kollimation eines RC-Cassegrain-Teleskopes von TS-Optics.
Anschluss Teleskopseite:M36,4x1-Außengewinde
Vergrößerung:6-fach
Anwendung:Kollimation von RC- und Cassegrain-Teleskopen
Justierteleskop

Kollimation eines RC Teleskopes mit dem Takahashi Justierteleskop


Vorbereitung und Voraussetzungen:
Für eine saubere Anwendung müssen folgende Voraussetzungen gegeben sein:
dass bereits das Justierteleskop auf 2"-Okularauszug adaptiert ist, dafür werden die Adapter 4ATDB0 und 5102A1 benötigt.
dass der Fangspiegel eine Mittelmarkierung enthält.
möglichst ein heller Hintergrund, auf den das Teleskop gerichtet ist, sowie ausreichend Licht für den seitlichen Einlass der Cheshireeinheit sowie von vorne zum Erkennen der einzelnen Ebenen der Elemente.


Der Justieraufbau wird mit dem vorhandenen Okularauszug vorgenommen, da dieser auch zuletzt am Teleskop Verwendung findet. Das Takahashi Justierteleskop wird an den 2"-Okularauszug eingesteckt und mit den Klemmschrauben befestigt. Wichtig ist darauf zu achten, dass dieser bündig am Okularauszug sitzt und keine Verkippung entsteht, da sonst die gesamte Justierung fehlerhaft wird.

Wichtig: Vorher darauf achten, dass der Hauptspiegel fest in seiner Fassung sitzt und nicht dadurch schon eine Verkippung erzeugt wird. Die Konterschrauben für die Justierung des Hauptspiegels vorher leicht lösen.

Beim Blick durch das Justierteleskop sehen Sie bei einem dejustierten System unterschiedliche Ringe, die nicht zueinander symmetrisch sind. Ihre Aufgabe ist nun, diese Ringe zueinander zu zentrieren.

Sollten die äußeren Ringe nicht sichtbar sein, muß das Blendrohr vom Hauptspiegel abgeschraubt werden. Dann sind die äußeren Ringe besser sichtbar.

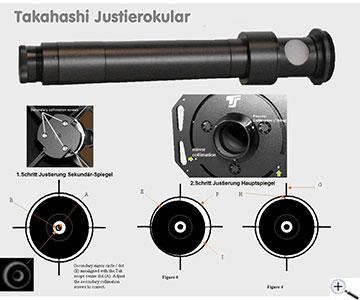

Schritt 1 - Kollimation des Fangspiegels:
Man muß immer mit der Justage des Fangspiegels beginnen. Dabei konzentriert man sich auf die inneren kleinen Ringe. Der innere kleine Punkt stellt die gesamte Zentrierungsachse dar. Durch Verkippen des Fangspiegels über die drei Kollimationsschrauben am Fangspiegel stellen Sie nun die inneren Ringe und den Punkt genau konzentrisch übereinander. Der Fangspiegel ist nun fertig zentriert.

Schritt 2 - Kollimation des Hauptspiegels:
Fokussieren Sie nun mit dem Justierteleskop die äußeren Ringe. Durch Verkippen des Hauptspiegels bringen Sie nun die beiden größeren Ringe konzentrisch übereinander. Der größere Ring kann dann, je nach Teleskopöffnung, den kleineren überdecken. Wenn Sie dies geschafft haben, ist der RC fertig justiert.

Die finale Kontrolle am künstlichen oder realen Stern:
Der Stern wird schon fast perfekt sein. Minimale Nachjustierung können Sie über vorsichtiges Verkippen des Hauptspiegels machen.

Was tun bei Astigmatismus auf der Achse:
Dieser Fehler ist bei RCs gefürchtet. Er entsteht meist durch einen seitlichen Versatz des Hauptspiegels. In diesem Fall überprüfen Sie, ob der Hauptspiegel gut in der Fassung sitzt. Bei RC-Teleskopen von TS-Optics wird das vor Versand immer überprüft. Wenn nein, dann zentrieren Sie den Hauptspiegel und beginnen mit der Kollimation von vorne.

Bei minimalem Astigmatismus können Sie vorsichtig den Hauptspiegel verstellen. Nutzen Sie dabei die Kollimationsschraube, auf die die lange Achse der Ellipse beim unscharf gestellten Stern zeigt. Der Stern sollte sich dann genau in dieser Achse bewegen, wenn Sie den Hauptspiegel verstellen. Wenn es die richtige Richtung ist, wird aus der Ellipse langsam ein Kreis. Vergessen Sie aber nicht, dann auch den Fangspiegel wieder zu justieren (Schritt 1).
Händler/ Importeur:Intercon GmbH
Straße:Holzweg 19
PLZ / Ort:86156 Augsburg
Land:Germany
Telefonnummer:+49 821 414081
Email:info@intercon-spacetec.de
Website:www.intercon-spacetec.de
Sicherheitshinweise: PDF Download


Empfohlenes Zubehör

Bewertungen

Geschrieben von Dietmar Heineke
am 2020-01-18

"Für mein GSO RC ein unverzichtbares Hilfsmittel."

Geschrieben von Heinz Jüttner
am 2018-05-23

"Mit *** Euro einschließlich der zusätzlich notwendigen Adapter nicht gerade billig. Aber für eine genaue Justage von Haupt - und Fangspiegel unverzichtbar."

Geschrieben von Manfred Woche
am 2016-10-07

"Sehr nützliches Gerät für Teleskopjustierung"

Geschrieben von LUIS VENTURA
am 2016-04-12

"Arrived on time. A necessary equipment if you need to collimate your RC Telescope, in my case only in two hours my RC14 Truss was collimated."
