TS-Optics stabile Fangspiegelspinne für TS Photon, Skywatcher, GSO 200 mm Newtonteleskope

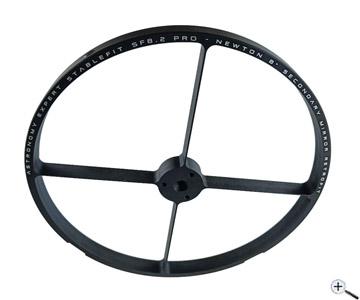

TS-Optics Fangspiegelspinne für 8"-Newton-Teleskope

Diese hochwertige Fangspiegelspinne wurde für den anspruchsvollen Amateurastronomen entwickelt, der eine perfekte Positionierung des Fangspiegels anstrebt, um absolute Stabilität zu gewährleisten und eine Unsicherheit über die Position der Fangspiegelzelle auszuschließen.
Diese Spinne wird aus Aluminiumlegierungen höchster Qualität hergestellt, die durch CNC-Fräsen und Wasserstrahlschneiden bearbeitet werden.
Die Kombination dieser beiden Fertigungstechnologien führt zu einem Produkt mit sehr hoher mechanischer Stabilität bei gleichzeitiger Gewichtsreduzierung und einer Verringerung der Streben auf nur 1,5 mm; alles aus dem Vollen gefräst, aus einem einzigen Aluminiumblock!

Zur Montage wird einfach der Schutzring am Tubusende entfernt, die Spinne mit den mitgelieferten Edelstahlschrauben (und ggf. Teflonscheiben) montiert und der Schutzring wieder angebracht. Die mitgelieferten Unterlegscheiben haben einen doppelten Verwendungszweck: Bei Skywatcher-Teleskopen sind sie innen am Tubus zwischen diesem und der Spinne anzubringen, um den korrekten Abstand zwischen dem optischen Tubus und der Fangspiegelspinne zu gewährleisten; bei einigen von GSO hergestellten Teleskopen sind sie stattdessen außen am Tubus anzubringen, um sicherzustellen, dass die Spitze der Montageschrauben für die Spinne nicht innen über den Rand der Spinne hinausragt.
Sollte keine der beiden beschriebenen Situationen auf Ihr Instrument zutreffen, können die Unterlegscheiben einfach nicht angebracht werden.

Die Spinne ist so konzipiert, dass der ursprüngliche Tubusschutz an Ort und Stelle verbleiben kann - ein wertvolles Element sowohl für den Transport als auch für den zusätzlichen Schutz der metallischen Intubation und damit für eine praktisch unbegrenzte Lebensdauer Ihres Instruments.

Die Spinne ist außerdem serienmäßig mit einem System zur Optimierung der Fangspiegelrotation ausgestattet, das die korrekte Positionierung des Fangspiegels zu jeder Zeit gewährleistet, ohne die für GSO-Zellen typischen Einschränkungen (die mit vorgegebenen Positionen für die Fangspiegelschrauben ausgestattet sind) und ohne die für Skywatcher-Zellen typischen Beschränkungen (die aus Aluminium bestehen und daher von dem Problem der Abdrücke betroffen sind, die durch die Spitze der Fangspiegelschrauben entstehen).
Dieses ringförmige Element ist aus hochfestem Stahl gefertigt; es ist ca. 2 mm dick und wurde speziell behandelt, um Reflexionen zu vermeiden und jede Art von mechanischer Biegung zu verhindern.

So montieren Sie die Fangspiegelspinne:

Entfernen Sie den Frontring an Ihrem Newton.

Schrauben Sie den Fangspiegel mit der Fangspiegelspinne von Ihrem Newton ab.

Demontieren Sie den Fangspiegel mit dem Halter von der Fangspiegelspinne. Der Fangspiegel verbleibt am Halter.

Schrauben Sie den TS-Optics Frontring mit der Fangspiegelspinne an Ihren Newton. Die passenden Schrauben sind im Lieferumfang enthalten.

Befestigen Sie den Fangspiegel mit dem Halter mit den mitgelieferten Schrauben an der neuen Spinne.

Kollimieren Sie den Fangspiegel am besten mit einem Justierlaser.

Nun ist Ihr verbesserter Newton bereit für die Beobachtung oder Astrofotografie.

Kleiner Tipp von TS:

Die Bohrlöcher sind gegenüber der Orginalspinne um 45° versetzt. Die Spikes sind also in der Nullposition der Kamera ebenfalls um 45° versetzt.
