TS-Optics 60 mm Winkelsucher und Leitrohr mit 90° Einblick - 1.25" und T2 Anschluss

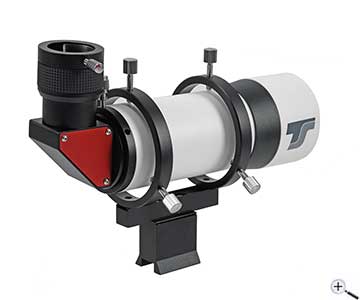

TS Optics 60-mm-Winkelsucher mit aufrechter und seitenrichtiger Abbildung

Der TSFRE60T2 ist mehr als nur ein Sucher. Das gute 2-Element-Objektiv mit 60 mm Durchmesser zeigt schon viele hundert Deep-Sky-Objekte in Kombination mit dem beleuchtbaren Fadenkreuzokular TSIR20. Dabei ist der 60-mm-Sucher mit nur 830 Gramm inklusive Rohrschellen nur minimal schwerer als ein herkömmlicher Sucher und er passt auch in handelsübliche Sucherschuhe wie die von Skywatcher, Vixen, Celestron oder TS-Optics.

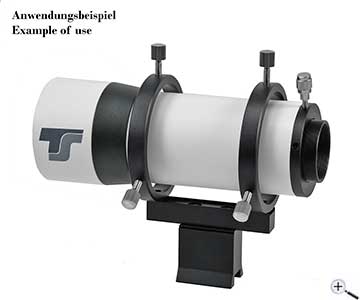

Mit nur wenigen Handgriffen gelingt der Umbau in ein Leitfernrohr für Astrofotografie

Wenn das Prisma vom Tubus abgenommen wird, finden Sie ein T2-Innengewinde vor. Sie haben vom Innengewinde aus einen sehr großzügigen Arbeitsabstand von 90 mm bis zum Fokus. Es können also alle gängigen Kameras und sogar Korrektoren integriert werden. Folgende Adaption empfehlen wir ganz besonders:

TSHeli1 Helicalauszug mit männlichem T2-Anschlussgewinde an der Teleskopseite, der Auszug passt direkt in das T2-Innengewinde. Der Arbeitsabstand ab dem T2- und 1,25"-Anschluss ist von 33 mm bis 43 mm.

Mit den passenden T2-Verlängerungshülsen können Sie den Arbeitsabstand verkürzen. Die Verlängerung kommt einfach zwischen den Sucher und den Helical-Auszug.

Die Vorteile und Produktmerkmale des TSFRE60T2:

Hochwertige Konstruktion aus Metall für bestmögliche Stabilität

Gutes 2-Element-Objektiv mit Multivergütung

Scharfstellung durch Verdrehen des 1,25"-Helical-Auszuges an der Okularseite für die Beobachtung

T2-Innengewinde für den Umbau in ein kompaktes Leitfernrohr vorhanden

Solide Klemmung durch Ringklemmung

Aufrechte und seitenrichtige Abbildung durch das 90°-Amiciprisma

Die Einblickposition kann in die gewünschte Richtung gedreht werden

Die justierbaren Rohrschellen haben Schrauben aus Metall mit einer Kunststoffspitze, um Kratzer am Teleskop zu vermeiden

Der Sucher passt in Standard-Sucherhalterungen, wie sie von Skywatcher, Celestron, GSO ... verwendet werden

Passende Okulare und Autoguider für den TSFRE60T2:

Der Fokus des Suchers ist etwa 5 mm über der 1,25"-Steckhülse des Amiciprismas. Das reicht für viele Okulare, wie zum Beispiel Plösslokulare, aus. Ein sehr schönes Okular zum Zentrieren ist das beleuchtbare Fadenkreuzokular TSIR20, welches in den Zubehörempfehlungen verlinkt ist.

Auch ohne den T2-Anschluss ist der Sucher für Autoguiding geeignet. Allerdings muß der Autoguider ein 1,25"-Gehäuse haben, sonst werden Sie nicht in den Fokus kommen. Über den T2-Anschluss hingegen kommen Sie mit allen Kameras in den Fokus.

Frage:
Wie kann ich meine Autoguidingkamera mit T2-Anschluss am besten an dieses Leitrohr anschließen?

Antwort von Teleskop-Service:
Es ist ganz einfach und ein reines Rechenexempel. Der Abstand vom T2-Innengewinde am Sucher zur Brennebene ist 90 mm. Genau in diesen Abstand muß der Kamerasensor gebracht werden.

Rechenbeispiel anhand der ASI290MM - Abstand vom T2-Innengewinde der Kamera zum Sensor ist 12,5 mm:

90 mm minus 12,5 mm ist 77,5 mm - diese Distanz muß überbrückt werden. Ein guter Weg ist zum Beispiel (vom Sucher zur Kamera):

- 1x T2a-T2a ... T2-Gewindeumkehrung, macht aus dem T2-Innen- ein T2-Außengewinde
- 2x TST2V26 ... T2-Verlängerungshülse mit 26 mm Länge - macht 52 mm, verbleiben also noch 25,5 mm
- 1x TST2Vvar ... variable T2-Verlängerungshülse von 20,5 mm bis 30 mm

Dann einfach die Kamera anschließen und die genaue Scharfstellung machen sie einfach mit der variablen Hülse. Das brauchen Sie nur einmal zu machen.

Falls Sie bei Verwendung des T2-Innengewindes die Lage des Bildausschnitts der Nachführkamera möglichst einfach ändern möchten, empfiehlt es sich, eine der 26-mm-Verlängerungshülsen durch eine 20-mm-Verlängerungshülse TST2V20 und einen Rotationsadapter TST2Rot zu ersetzen.


Frage:
Wie komme ich zum T2-Innengewinde des Suchers?

Antwort von Teleskop-Service:
Es ist tatsächlich etwas aufwendiger, zum T2-Gewinde zu gelangen. Am Tubus, wo die Rändelschraube ist, mit der Sie das Prisma rotieren können, sind noch 3 weitere Vertiefungen mit Madenschrauben. Bitte lösen Sie die Rändelschraube und drehen Sie die 3 Madenschrauben weiter raus. Dann können Sie den Ansatz mit dem Außengewinde für das Prisma rausnehmen und Sie kommen zum T2-Innengewinde am Tubus für individuelle Adaptionen. Die 3 Schrauben fixieren die Postion des Rotationsadapters.
