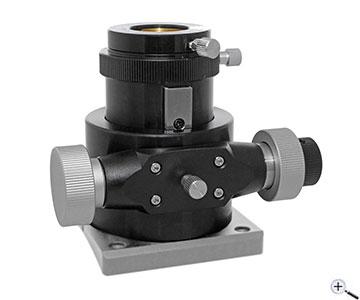

TS-Optics 2" MONORAIL Newton Okularauszug
Der TS Monorail-Auszug für Newton-Teleskope ist eine Weiterentwicklung der bewährten Crayford-Auszüge. Unser Ziel war, einen Okularauszug für höchste Belastungen, wie zum Beispiel schwere CCD-Kameras, bei gleichzeitig sehr hoher Genauigkeit anzubieten. Genau das ist mit den Monorail-Auszügen gelungen.
Die Vorteile des TS Monorail Newton-Auszuges im Überblick:
höhere Belastbarkeit als bei normalen Crayford-Auszügen - statt kleiner Kugellager wird eine massive Edelstahlschiene verwendet, die seitlich fixiert wird. präzisere Führung des Innenrohres und kein Verkippen mehr beim Klemmen gleichmäßiger Lauf und feinste Verstellung auch bei Belastungen von bis zu 4 kg 1:10-Mikro-Untersetzung für präzise Scharfstellung Motorfokus ist nachrüstbarDie Funktionsweise des MONORAIL-Auszuges und der Vorteil gegenüber Crayford-Auszügen:

Statt kleiner Kugellager, wie bei Crayford-Auszügen, übernimmt eine massive Edelstahlschiene die Lagerung und auch die seitliche Fixierung.
Der Nachteil von kugelgelagerten Crayford-Auszügen: Die kleinen Kugellager des Crayford-Auszuges werden beim Klemmen belastet. Da die Klemmschraube darüber hinaus nicht genau zwischen den Kugellagern ist, wird ein Paar der Kugellager stärker belastet. Das Resultat ist eine Verkippung und unscharfe Sterne in einer Ecke.
Der Vorteil des MONORAIL-Prinzipes: Die Funktion der Kugellager übernimmt die Edelstahlschiene, die fix mit dem Auszugrohr verbunden ist. Da kann sich nichts mehr verwinden. Nur die seitliche Führung wird noch durch Kugellager übernommen. Diese Lager fixieren aber nur die seitliche Lage und müssen keine Belastung mehr aufnehmen.
Die Fixierung des Auszugrohres erfolgt durch eine Klemmschraube, die genau zentrisch an der Oberseite ist. Dadurch wird die gesamte Konstruktion gleichmäßig belastet. Es kommt definitiv zu keiner Verwindung mehr, das Auszugrohr bleibt 100 % an der vorgeschriebenen Position.
Mit der unteren mittigen Schraube stellen Sie nur die Friktion (Reibungswiderstand) ein - siehe Bild links.
