Noctutec OCAL Version 3.0 MAX - Elektronischer Kollimator mit verbesserter Leistung
Der OCAL Kollimator Version 3.0 MAX ist ideal für die Kollimation von Schmidt Cassegrain Teleskopen, RC und CDK Teleskopen und von hyperbolischen Astrographen.
Schnell und einfach: Kollimieren Sie Ihr Instrument in nur 4 Schritten! Kann überprüfen, ob die Mittenmarkierung auf dem Hauptspiegel korrekt ist oder nicht. Erhöhte Pixelgenauigkeit, eignet sich auch für Newtons schneller f/5 Dank der Kollimationshilfe wird das Ergebnis sofort auf dem Bildschirm angezeigt. Sie können auch die Screenshotfunktion verwenden, um das Ergebnis der Kollimation zu speichern. T2-Gewinde (M42x0,75) zur Minimierung von Anschlussfehlern Wird mit zwei Adaptern zum leichteren Anschluss an das Teleskop geliefert Wird mit OTG-Adapter für Android Smartphones geliefert
Die angegebene MwSt. bezieht sich auf die in Deutschland geltende. Nach dem Login wird der MwSt.-Betrag an die geltende MwSt. des hinterlegten Lieferlandes angepasst. Daher kann der Endpreis entsprechend variieren.
zzgl. 6,95 € Versandkosten (DE)
Bitte einloggen um die Versandkosten für Ihr Land zu ermitteln.
Zu diesem Artikel existieren noch keine Bewertungen
Zum Vergrößern bitte die Maus über das Bild ziehen oder dort klicken. Die gewünschte Vergrößerung kann mit dem Mausrad eingestellt werden.
Noctutec OCAL Version 3.0 MAX - Elektronischer Kollimator mit verbesserter Leistung
Der OCAL Kollimator Version 3.0 MAX ist ideal für die Kollimation von Schmidt Cassegrain Teleskopen, RC und CDK Teleskopen und von hyperbolischen Astrographen.
Schnell und einfach: Kollimieren Sie Ihr Instrument in nur 4 Schritten! Kann überprüfen, ob die Mittenmarkierung auf dem Hauptspiegel korrekt ist oder nicht. Erhöhte Pixelgenauigkeit, eignet sich auch für Newtons schneller f/5 Dank der Kollimationshilfe wird das Ergebnis sofort auf dem Bildschirm angezeigt. Sie können auch die Screenshotfunktion verwenden, um das Ergebnis der Kollimation zu speichern. T2-Gewinde (M42x0,75) zur Minimierung von Anschlussfehlern Wird mit zwei Adaptern zum leichteren Anschluss an das Teleskop geliefert Wird mit OTG-Adapter für Android Smartphones geliefert
Details..
Technische Daten..
Lieferumfang..
FAQ..
Herstellerinfos..
Sicherheitshinweise..
OCAL Version 3.0 Max Kollimator
Der Markt entwickelt sich immer weiter Richtung kurze Brennweiten und hochempfindliche Kameras mit extrem kleinen Pixeln. Das steigert die Anforderungen an die Teleskopjustage. Jeder Ocal Kollimator ab Version 3.0 hat intern einen Motor, welcher den CMOS-Chip linear bewegt. Über die Software kann so der Fokus ideal auf die einzelnen Bereiche der Justage eingestellt werden. Sie können also auf jeden Bereich im Teleskop scharf stellen ohne das Setup oder den Imagetrain anzufassen. Über die beiliegende Software können farbige Zentrierkreise ausgewählt und angepasst werden. Die Software steuert auch die Linienbreite der Kreise sowie den Kontrast und die Belichtung der Liveaufnahme. Zu guter Letzt kann ein Fadenkreuz zugeschaltet und per Software rotiert werden. So lassen sich alle für die Justage wichtigen Bereiche scharf stellen und sehr exakt konzentrisch ausrichten. Mit der Ausrichtung des Fadenkreuzes lässt sich die exakte Ausrichtung der Fangspinne beurteilen.
Der OCAL Kollimator Version 3.0 MAX ist eine Weiterentwicklung des beliebten OCAL V3.0 und OCAL PRO Kollimators. Die Genauigkeit der Geräte konnte weiter verbessert werden, daher das MAX in der Bezeichnung. Bitte verwenden Sie für alle Geräte mit Öffnungsverhältnissen schneller 1:4,5 oder langsamer als 1:7 bevorzugt diesen Kollimator. Zudem empfehlen wir die MAX Version immer dann, wenn eine Korrekturoptik im Strahlengang sitzt.
Durch die Entkopplung des Kameramoduls konnte die Präzision des Kollimators erheblich gesteigert werden. Bei den Vorgängermodellen (OCAL, OCAL PRO, OCAL V3.0) war das Kameramodul fest mit der Platine verbunden. Fertigungstoleranzen an den Platinen und im Rahmen der Befestigung waren der begrenzende Faktor in Bezug auf die gesamte Genauigkeit.

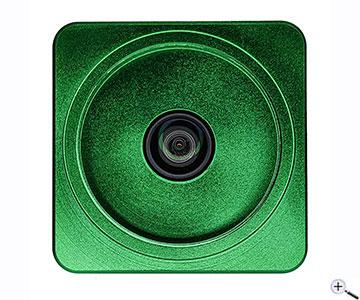

Das neue Kameramodul in Industriequalität ist von der Platine entkoppelt. Eine neue Fertigungsmethode erlaubt es jetzt, das Kameramodul hochpräzise im Gehäuse des OCAL Version 3.0 MAX zu verbauen. Die Abweichung liegt bei sehr geringen 0,05 mm!
Das neue Kameramodul und der erhöhte Fertigungsaufwand sind der Grund dafür, warum der OCAL Version MAX etwas teurer ist als sein Vorgänger.

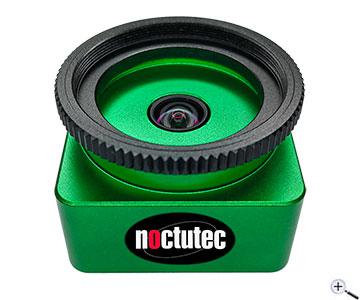

Wichtigste Merkmale Jeder Kollimator hat eine sehr hohe Pixelgenauigkeit, dank der hohen Qualitätskontrolle von OCAL. Der Anschluss erfolgt über ein T2-Gewinde (M42x0,75), um die Montagefehler zu minimieren. Kollimationsfehler, die oft durch unterschiedliche Sichtachsen des Menschen verursacht werden, können mit der OCAL-Technologie vollständig eliminiert werden. Enthalten sind auch ein Adapter von T2 auf M48 und ein 1,25"-Adapter für eine einfachere Installation. Das Produkt löst das Problem der Kollimation auch bei großen Teleskopen, dank der Kollimationshilfe wird das Ergebnis sofort auf dem Bildschirm angezeigt. Schnell und einfach: Kollimieren Sie Ihr Instrument in nur 4 Schritten! Das Gerät kann überprüfen, ob die Mittenmarkierung auf dem Hauptspiegel richtig angebracht ist oder nicht. Sie können auch die Screenshot-Funktion verwenden, um das Ergebnis der Kollimation zu speichern. Dank der Handyversion der Software ist es jetzt möglich, ein Android-Gerät mit OTG-Adapter zu verwenden, um ein Teleskop direkt von einem Smartphone aus zu kollimieren! Besondere Merkmale der Version 3.0 MAX Die Version 3.0 MAX des OCAL Kollimators verwendet eine größere Frontlinse und einen CMOS-Sensor. Der Sensor ist wesentlich lichtempfindlicher. Das ermöglicht eine Justage auch in dunkler Umgebung. Falls die Abbildung zu hell ist, können Sie diese über Gain und Belichtungszeit anpassen. Nochmals gesteigerte Genauigkeit gegenüber allen Vorgängermodellen. Im Gegensatz zur Vorgängerversion (V3.0) verfügt der OCAL Version 3.0 MAX über ein entkoppeltes Kameramodul in Industriequalität. Dieses Kameramodul ist nun nicht mehr mit der Platine verbunden. Die verwendete Fertigungstechnik erlaubt es, dieses Modul mit höchster Präzision im Gehäse des OCAL MAX zu verbauen. Die Abweichung bei der Montage liegt bei nur 0,05 mm! Die Optik des OCAL Version 3.0 MAX sorgt dafür, dass kritische Bereiche leichter scharf gestellt werden können. Der Bereich im Zentrum um die Linse des OCAL ist leichter vom Hintergrund zu unterscheiden. So gelingt eine einwandfreie Justage auch unter schwierigen Bedingungen, zum Beispiel wenn eine Mittenmarkierung die Linse verdeckt. Die Bildqualität wurde deutlich verbessert. Besonders mit angeschlossenem Korrektor ist die Abbildung wesentlich besser als bei den Vorgängermodellen. Für Windows und Android geeignet. Video-Anleitungen (englisch): Newton-Kollimation
T-Innengewinde (M42x0,75), M48x0,75 Innengewinde über Adapter, 1,25" Außensteckhülse über Adapter
Anschluss OCAL Version 3.0:

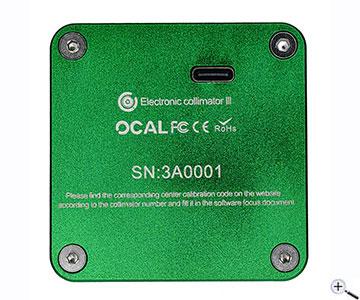

USB Typ C
Anschluss Computer:
USB Typ A
Erforderliches USB-Kabel im Lieferumfang enthalten:
Ja
Smartphoneadapter mitgeliefert:
Ja
Software:
Download von der Website des Herstellers
Erforderliches OS:
Android bis Version 12, Windows 7 und höher

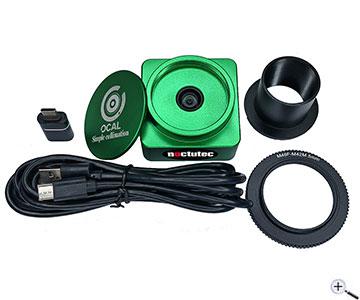

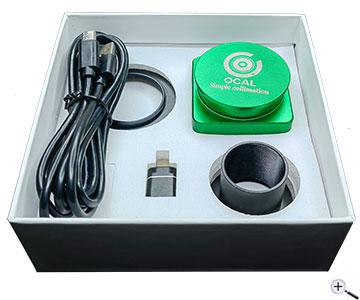

Elektronische Kollimatoreinheit Frontabdeckung für elektronische Kollimatoreinheit Adapter von T2 auf M48 Adapter von T2 auf 1,25" USB-Kabel Smartphone-OTG-Adapter für Androidgeräte
Frage: Was tun, wenn kein Bild zu sehen ist?
Antwort von Teleskop-Service: Falls Sie unter Windows nach dem Einschalten einen weißen oder grauen Bildschirm sehen, müssen Sie Windows den Zugriff auf die Kamera erlauben.
