TS-Optics 2 Zoll 1,0x Flattener und Korrektor für RC Teleskope ab 6 Zoll Öffnung

TS 2" Flattener und Korrektor für Ritchey-Chrétien-Teleskope

RC-Teleskope bieten ein gut korrigiertes Feld, welches relativ eben ist. Doch bei Sensoren ab 25 mm Durchmesser werden die Sterne in den Randbereichen verzerrt. Diesen Feldfehler beseitigt dieser Korrektor, dadurch wird auch der Einsatz von größeren Sensoren mit hoher Auflösung möglich. Die optische Basis ist der bewährte TSRCFLAT2, der bereits in vielen RC Teleskopen eingesetzt wird. Nun haben wir den Korrektor mit Adaptern kombiniert, die den Anschluss an die bekannten RC Teleskope von GSO ohne größere Berechnungen und Adaptionen erlauben.

Mit diesem Korrektor erzielte astrofotografische Ergebnisse auf Astrobin

Hier finden Sie Astrofotos, die mit diesem Korrektor gemacht wurden: Link zu Astrobin

Anschluss des Korrektors an das RC-Teleskop:

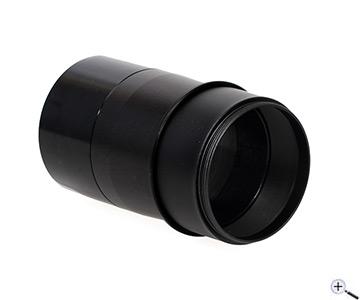

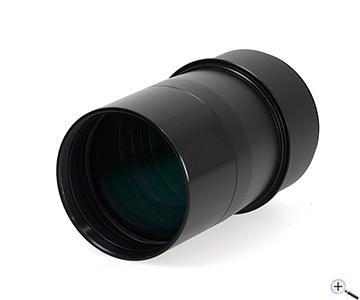

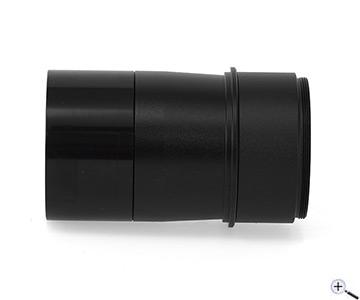

Der Korrektor ist in einem 2" Gehäuse verbaut. Stecken Sie den korrektor einfach bis zum Anschlag in die 2" Steckhülse des Okularauszuges und klemmen Sie. Durch den Anschlag können Sie den Korrektor auch drehen oder rausnehmen. Die Position ist reproduzierbar. Durch das Versenken des Korrektors in den Auszug ist der Fokus leicht erreichbar und der Okularauszug wird durch einen zu langen Hebel nicht belastet.

Anschluss der Kamera an den Korrektor:

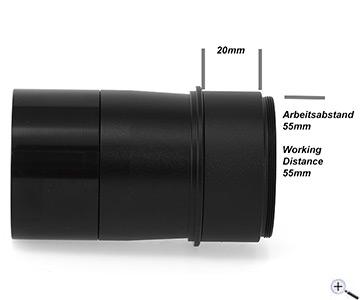

Der Arbeitsabstand ab dem kameraseitigen M48x0,75 Gewinde ist 55 mm. Das ist in der Fotografie ein Standard. Für alle DSLR- und Systemkameras werden T-Adapter auf M48 für genau diesen Abstand angeboten und Sie finden passende Adapter auch im Zubehörbereich. Auch viele Astrokameras werden mit der passenden Adaption angeboten.

Dieser Korrektor bietet noch eine Besonderheit, Sie können den Arbeitsabstand von 55 mm auf 75 mm verlängern, zum Beispiel für den Anschluss eines Off-Axis-Guiders. Sie brauchen nur die 20mm lange M48 Verlängerung abzuschrauben.

Anwendungsbeispiel mit dem TSOAG16 OFF-AXIS-Guider
Der TSOAG16 ist ein stabiler OFF-AXIS-Guider. Durch eine flexible Einstellung des Prismas können Sie auch größere Sensoren verwenden, bei guter Ausleuchtung. So erreichen Sie wieder die 55 mm Arbeitsabstand ab dem M48 Gewinde des TSOAG16:

Schrauben Sie die 20 mm M48 Verlängerung vom Korrektor ab

Schrauben Sie den TSOAG16 und den TSOAG9-M48 an.

Schrauben Sie an den M48 Adapter die TSVF203 3mm M48 Verlängerung an.

Damit haben Sie die Möglichkeit zum Guiden und gleichzeitig wieder den Arbeitsabstand von 55 mm erreicht. Die Teile finden Sie im Zubehörbereich verlinkt.
