ZWO AM3N Harmonic Equatorial Mount - Goto Reisemontierung - Montierungskopf

ZWO AM3 parallaktische Harmonic-Drive-Montierung - Goto-Reisemontierung - Montierungskopf

Eine traditionelle äquatoriale Montierung erfordert schwere Gegengewichte. Es kann sehr schwierig sein, das Gleichgewicht in RA- und DEC-Richtung einzustellen, und auch für den Transport und die Lagerung ist sie unbequem, was für Amateur-Astrofotografen sehr ärgerlich ist, wenn sie für Aufnahmen unterwegs sind.

Einige der Montierungen mit Spannungswellenantrieb sind relativ einfach in der Funktion, unzureichend in der Tragfähigkeit und auch nicht sehr stabil im Gebrauch.

Um die oben genannten Probleme zu lösen, hat ZWO die ASI Montierungs-Serie entwickelt. Ein Gegengewicht ist nicht erforderlich. Mit einem Eigengewicht von 4,1 kg hat die AM3 eine große Tragfähigkeit von 8 kg bis 13 kg. Mobilität ist zwar sehr wichtig, aber auch die Stabilität ist für den Einsatz unerlässlich. Anstatt blindlings auf ein geringes Gewicht des Montierungskopfes zu setzen, hat ZWO vielmehr auf die Stabilität für den gesamten Einsatz geachtet. Die interne Struktur des Gehäuses ist mit dem Spannungswellengetriebe und dem Synchronriemen optimiert, was eine genauere Steuerung und ein erstaunliches Untersetzungsverhältnis von 300:1 ermöglicht. Sie ist außerdem multifunktional und kann sowohl als parallaktische Montierung als auch als azimutale Montierung verwendet werden. Sie können die Montierung entweder über WLAN und Bluetooth oder über einen Handcontroller steuern.

Transportabel und stabil

Die interne Struktur des Gerätes wurde mit dem Spannungswellengetriebe und dem Synchronriemen optimiert, was eine genauere Steuerung und ein erstaunliches Untersetzungsverhältnis von 300:1 ermöglicht.

Spannungswellengetriebe für präzise Steuerung

Die Astrofotografie erfordert sowohl Stabilität als auch Genauigkeit, und der Einsatz eines speziell entwickelten Spannungswellengetriebes erfüllt diese Anforderungen direkt. Der Antrieb ist so konstruiert, dass er periodische Fehler minimiert, eine außergewöhnlich gleichmäßige Bewegung gewährleistet und ein hohes Drehmoment liefert - Faktoren, die für Langzeitbelichtungen entscheidend sind.

In der Montierung arbeitet ein Spannungswellengetriebe mit einem Synchronriemenantrieb zusammen, was eine präzise Steuerung und ein bemerkenswertes Untersetzungsverhältnis von 300:1 ermöglicht. Jedes Exemplar wird einzeln getestet, und mit jeder Montierung wird ein Bericht über die Kurve des periodischen Fehlers (PE) mitgeliefert, der den Benutzern verifizierte Leistungsdaten für Vertrauen im Einsatz bietet.

4,1 kg Nettogewicht

ZWO setzt nicht blindlings auf ein geringes Gewicht des Montierungsgehäuses, sondern auf die Stabilität für den gesamten Einsatz.

Hohe Tragkraft: 8 - 13 kg

Die Montierung trägt ohne Gegengewichte bis zu 8 kg, das Doppelte ihres Eigengewichts, und mit Gegengewichten bis zu 13 kg, mehr als das Dreifache ihres Gewichts.

Diese hohen Zuladung erlaubt problemlos die Verwendung einer Vielzahl von Teleskopen und bietet eine stabile und zuverlässige Grundlage für Ihre Bedürfnisse beim Beobachten und Fotografieren.

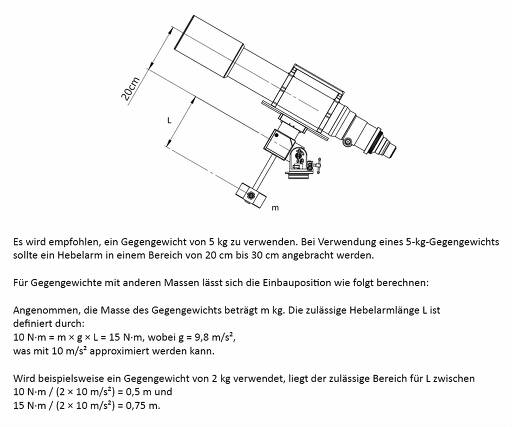

Zum Thema Gegengewicht:

Unterstütztes Gegengewicht: bis 5 kg

Das Gegengewicht sollte an einer Gegengewichtsstange von höchstens 25 cm Länge befestigt werden.

Integrierte Anschlüsse für USB-C und Stromversorgung

Das neu optimierte Design verbessert durch die Kabelmanagement auch die Mobilität. Die Prismenklemme verfügt nun über integrierte Typ-C- und 12-V-Hohlsteckeranschlüsse, um Kabelsalat zu minimieren, während ein magnetischer Sechskantschlüssel zur bequemen Aufbewahrung direkt an der Montierung befestigt werden kann.

Vielseitig einsetzbar

Parallaktischer Modus / Azimutaler Modus

Umschaltbar über SkyAtlas App oder Handcontroller

Parallaktischer Modus: Geeignet zum Verfolgen und Fotografieren von Objekten

Azimutaler Modus: Geeignet für visuelle Astronomie

Universelle Polhöheneinstellung 0°-90°

Stufe 1 benutzen:

Drehen Sie den Polhöhenfeineinstellknopf, um eine Einstellung zwischen 0° und 60° vorzunehmen.

Stufe 2 einstellen:

Wir empfehlen Ihnen, dies zu tun, wenn die AM3N nichts trägt.

Lösen Sie die Spannungseinstellschrauben auf beiden Seiten.

Drehen Sie den Polhöhenfeineinstellknopf im Uhrzeigersinn, bis Sie die Sechskantschrauben an beiden Seiten der AM3 ungehindert sehen können (ungefähr 45° Polhöhe bei Stufe 1).

Lösen Sie die M6-Sechskantschrauben und stellen Sie die Montierung auf etwa 75° ein.

Ziehen Sie die Sechskantschrauben wieder fest.

Drehen Sie die Spannungseinstellschrauben auf beiden Seiten erneut fester.

Stufe 2 benutzen:

Drehen Sie den Polhöhenfeineinstellknopf, um eine Einstellung zwischen 30° und 90° vorzunehmen.

Weiterentwickelte mobile Steuerung

WLAN- und Bluetooth-Verbindungen

Die AM3N verfügt über integriertes WLAN und Bluetooth, sodass eine direkte Steuerung über das Smartphone möglich ist - ein Handcontroller ist nicht erforderlich. Ideal für Reisen und den Einsatz im Freien: Nehmen Sie einfach Ihr Smartphone mit und schon können Sie beobachten oder Bilder aufnehmen.

Drahtlose Steuerung über mobile Apps

Bedienen Sie die Montierung direkt von Ihrem Smartphone aus mit einer intuitiven App, die einen Bildschirm-Joystick, Tonight´s Target, GOTO, Live Preview und vieles mehr bietet.

Die Montierung ist kompatibel mit ASCOM, INDI, ASIAIR und anderen Plattformen.

Handsteuerung mit Wippe

Komfortabel und einfach zu bedienen, integriert in ein Wi-Fi-Netzwerk, das eine kabellose Steuerung ermöglicht. Sie können die Firmware der Handsteuerung einfach aktualisieren und auf der ZWO-Webseite montieren.

Nahtlose Verbindung zu ASIAIR

Erleben Sie Astrofotografie vom Feinsten mit dem ZWO-Ökosystem - wo alle Komponenten perfekt aufeinander abgestimmt sind.

ASIAIR kann die AM3 über eine kabelgebundene oder drahtlose Verbindung steuern. Das ASI-Paket bietet den Kunden das beste Astrofotografie-Erlebnis.

Bedienungsanleitung

Link zur deutschsprachigen Anleitung: ZWO_AM3_ZWO_ASI_Mount_3_AM3_de.pdf

Sicherheitshinweise: PDF Download
