Überprüfung und Einstellung von Okularauszügen

Der Okularauszug ist ein wesentlicher Teil des Teleskopes, er muss Okular oder Kamera stabil halten, eine genaue Verstellung ermöglichen und natürlich keine Verkippung erzeugen. Kurzum, ein guter Auszug ist maßgeblich für das Funktionieren des Teleskopes.

Wir überprüfen und optimieren Ihren Okularauszug. Die Voraussetzung ist, daß wir diesen Auszug oder Teleskope mit diesem Auszug im Sortiment haben. Wenn eine Reparatur notwendig ist, wie zum Beispiel ein Austausch der Lager, dann erstellen wir gerne ein Angebot, sofern die Kosten nicht durch diesen Check abgedeckt sind.

Wir empfehlen, nur den Auszug zu uns zu senden, nicht gleich das ganze Teleskop. Bei allen Teleskopen kann der Okularauszug einfach vom Tubus demontiert werden. Das verhindert unnötige Transportkosten und eventuelle Schäden der empfindlichen Optik.

Nach der Überprüfung und Optimierung wird der Auszug auch unter Belastung getestet. Die Verstellung muß ein Gewicht von 1 kg nach oben bewegen können und der Auszug darf nicht durchrutschen.

Eine häufige Fehlerursache - die Untersetzung greift nicht richtig:

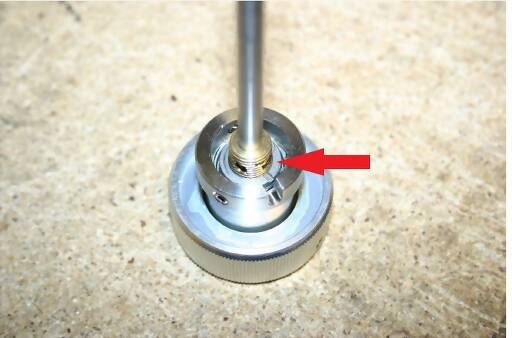

Ein Beispiel für unsere Optimierungen ist die Einstellung der Untersetzung am Okularauszug (siehe Vorschaubild). Wenn die direkte Übertragung greift und die Untersetzung nicht, dann ist die Verbindung der Untersetzung zur Welle nicht optimal. In diesem Fall gehen wir wie folgt vor:

Die Welle mit der Untersetzung wird ausgebaut.

Wenn nötig, entfernen wir die Welle, dann kommt man leichter zur Mutter.

Diese Mutter muss vorsichtig angezogen werden.

Manchmal ist diese Mutter vom Hersteller durch einen Kleber gesichert, dieser muss mit etwas Lösungsmittel entfernt werden.

Die Mutter darf nur sehr vorsichtig angezogen werden, wenn diese zu fest angezogen wird, dann drücken sich die Lagerkugeln in die Welle und erzeugen alle 120° Umdrehung ein Ruckeln, der Auszug wird dann unrund.

Eventuell muß der Vorgang mehrmals wiederholt werden.

Die Untersetzung muß ein Gewicht von ca. 1 kg nach oben bewegen können und darf nicht durchrutschen.

Bei Verstellen der Justage fixieren wir die Mutter mit einem Tropfen Kleber.

Das ist nur eine der vielen Arbeiten, die wir erledigen, damit Ihr Okularauszug wieder optimal funktioniert.
