TS-Optics Anschlussadapter für den N-AGK3 und Paracorr 3 an den Starlight FTF3215B-A Auszug

TS Adapter für die versenkte und verschraubte Adaption des Komakorrektors N-AGK3 im Starlight FTF3215B-A Auszug

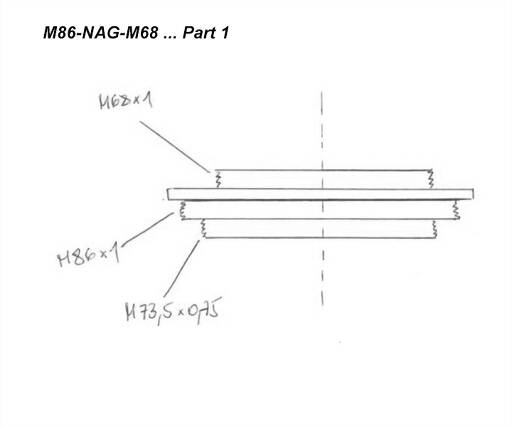

Der Feather Touch True-3.0"-Auszug bietet zwar die Möglichkeit der genauen Klemmung über die 3"-Klemme von Starlight, aber vielen Astrofotografen ist ein Schraubanschluss doch lieber. Wir von Teleskop-Service haben daher einen Schraubadapter für den 3"-Vollformat-Newton-Komakorrektor an den Starlight-Auszug entwickelt. Der Korrektor wird im Auszugsrohr versenkt. Da der Feather-Touch-Auszug recht kurzbauend ist, muß der Adapter 22 mm aufbauen. Sonst würde der Korrektor zu weit in das Tubusinnere ragen. Aus diesem Grund besteht der Adapter aus zwei Teilen, aus dem Übergangsadapter auf M68 und aus einer 20 mm langen Verlängerung mit beidseitigem M86x1-Gewinde.

Kameraseitige Adaption:
An der Kameraseite steht Ihnen ein M68x1-Außengewinde für weiterführende Adaptionen zur Verfügung. Der Arbeitsabstand ab diesem Gewinde bis zum Kamerasensor ist 67 mm. Das M68-Gewinde wird nicht mitgerechnet. Wir beraten Sie bei der Adaption Ihrer Kamera gerne.

Der Anschluss an den Starlight FTF3215 Auszug:

Schrauben Sie die M86x1-Verlängerung in das kameraseitige Innengewinde des Okularauszuges.

Schrauben Sie den N-AGK Korrektor in das M73,5-Außengewinde des Übergangsadapters. Der kameraseitige Gewindeadapter muß dafür entfernt werden. Achten Sie bitte darauf, den Korrektor richtig herum zu montieren.

Schrauben Sie dann den Adapter mit dem Korrektor in das Innengewinde der M86x1-Verlängerung.

Sicherheitshinweise: PDF Download
