TS-Optics Zusatzmodul für den TSRCKOLLI LED Kollimator

TS RCKOLLI 2"-LED-Kollimator für alle Teleskoptypen

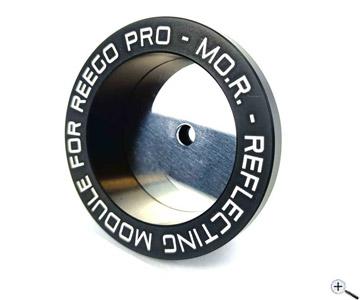

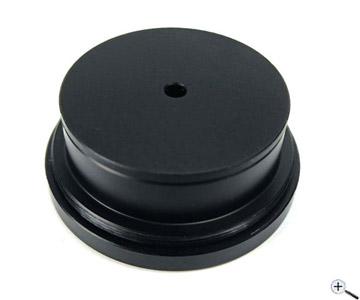

Mit diesem Zusatzmodul für den TSRCKOLLI läßt sich die Kollimationsgenauigkeit bei Newton- und Ritchey-Chretien-Teleskopen erhöhen. Das Reflektionsmodul wird am TSRCKOLLI befestigt und in den Okularauszug eingestzt. Die Vorgehensweise beim Kollimieren entspricht der, die beim TSRCKOLLI angwendet wird.

Frage:
Ich sehe den äußeren Ring für die Kollimation des Hauptspiegels nicht, weil das Blendrohr zu schmal ist. Was ist zu tun?

Antwort von Teleskop-Service:
GSO hat bei einigen RCs das Blendrohr etwas schmaler gemacht. Zudem hat Teleskop Service einen Blendring für einige RCs entwickelt, um Reflexionen am Rand zu vermeiden. Das kann dazu führen, daß der äußere Ring abgedeckt wird. Die wichtigere Justage des Fangspiegels wird dadurch nicht beeinträchtigt. Mit einem kleinen Trick kann man aber auch den Hauptspiegel kollimieren.

1. Nach der Fangspiegeljustage lockern Sie die Konterschrauben des Hauptspiegels.

2. Dann fangen Sie mit der ersten der drei Kollimationsschrauben an. Drehen Sie vorsichtig, bis der äußere Ring hinter dem Fangspiegel auf der einen Seite auftaucht. Dann drehen Sie die Schraube in die Gegenrichtung, bis der Ring auf der anderen Seite auftaucht. Merken Sie sich, wie weit Sie die Schraube verstellt haben.

3. Danach drehen Sie die Kollimationsschraube genau um 50 % zurück. Das gleiche Spiel machen Sie mit den anderen beiden Kollimationsschrauben. Damit haben Sie den Hauptspiegel perfekt justiert.
