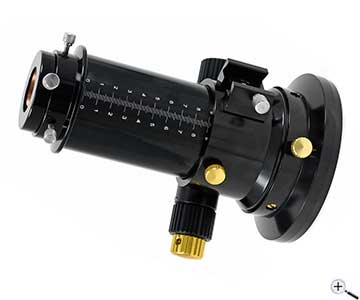

TS-Optics 2,5" Zahntrieb Okularauszug mit M117x1 Anschluss und 360° Rotation

TS 2,5"-Zahntrieb-Okularauszug für Teleskop-Selbstbau und Teleskop-Upgrade

Dieser Auszug ist herkömmlichen Crayford-Auszügen überlegen, weil die Lagerung und Verstellung voneinander entkoppelt sind. Dadurch wird bei einer guten Lagerung eine feinfühlige Verstellung möglich, auch bei Maximalbeladung.

Die Rack-And-Pinion-Zahntrieb-Verstellung:

Ein herkömmlicher Crayford-Auszug arbeitet mit Anpressdruck. Je schwächer der Druck, desto leichtgängiger der Auszug, wobei immer die Gefahr des Durchrutschens besteht, weil Verstellung und Lagerung kombiniert sind. Ganz anders dieser Auszug:

Über Kugellager ist das Auszugrohr fix gelagert. Die Lagerung ist so optimiert, daß maximale Steifigkeit entsteht. Die Verstellung des Auszugrohres wird über eine schrägverzahnte Zahnstange erreicht. Der Vorteil ist eine absolut ruckelfreie Verstellung.

Die Klemmung der Auszugposition ist ebenfalls optimiert. Es drückt keine Klemmschraube einfach auf das Auszugrohr, sondern die Position der Verstellung wird fixiert. Damit wird die Fokusposition 100 % gehalten.

Einfache Adaption an Ihr Teleskop über das M117x1-Anschlussgewinde:

Der Okularauszug hat an der Teleskopseite ein M117x1-Innengewinde als Anschluss. Zusätzlich können Sie den kompletten Auszug um 360° rotieren, um so immer eine angenehme Fokussierposition zu haben. Gerne fertigen wir für Sie auch individuelle Übergangsadapter für Ihr Teleskop. Beachten Sie aber bitte, daß die freie Öffnung an der Auszugseite von Ihrem Teleskop mindestens 74 mm betragen muß. Das ist der Durchmesser des Auszugrohres mit der Zahnstange.

Wir empfehlen den Auszug vor allem für Refraktoren (Apos, ED ...) ab 90 mm Öffnung. Der große Verstellbereich ermöglicht umfangreiches Zubehör. Zudem bieten wir Abstandshalter mit M117x1-Innen- und Außengewinde an.
