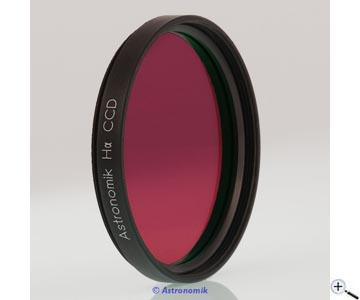

Astronomik ASHA12nm2 - H Alpha Filter, 12 nm, Gewinde 2"

Dieser Filter ist geeignet für die Photographie von Wasserstoffnebeln aus kunstlichtverschmutzten Gebieten, aber auch von Orten mit dunklem Himmel. Die Kontraste zwischen Objekten, die im H-alpha-Licht leuchten, und dem Himmelshintergrund werden extrem verstärkt.

Der H-alpha-Filter erhöht den Kontrast zwischen Wasserstoffnebeln und dem Himmelshintergrund. Durch die schmale Halbwertsbreite bei gleichzeitig hoher Transmission im Bereich der H-alpha-Linie erreicht der Filter eine größere Kontraststeigerung als breitbandigere Filter. Die Halbwertsbreite von 12 nm ist optimal auf die Verwendung von gebräuchlichen CCD- und CMOS-Sensoren abgestimmt. Durch die Halbwertsbreite ist es möglich, lichtstarke Optiken einzusetzen. Außerdem hat der Filter eine Transmission von fast 100 %, die mit schmalbandigeren Filtern nicht zu erreichen ist.

Selbst in der Großstadt sind Aufnahmen mit gekühlten Astroameras in der Regel durch den Dunkelstrom limitiert. Daher bringt eine weitere Unterdrückung des Himmelshintergrundes durch geringere Halbwertsbreiten nicht mehr Details im Objekt zum Vorschein. Gegenüber sehr schmalbandigen Filtern hat der H-alpha-12nm-Filter dann den Vorteil, dass Sie für fast alle Kameras mit eingebautem Nachführsensor in der Regel Nachführsterne finden.

Ein Beispiel für eine Aufnahme vom Rande einer Großstadt (München) finden Sie unter den Erfahrungsberichten.

Der sinnvolle Anwendungsbereich erstreckt sich über ein Öffnungsverhältnis von 1:2,0 bis 1:30 für Objektive und Teleskope aller Durchmesser.

Wirkungsweise:

Der Filter blockt die Emissionslinien von Nieder- und Hochdrucklampen (Quecksilber (Hg) und Natrium (Na)) und die Linien des Airglow vollständig ab. Der Filter steigert den Kontrast zwischen Objekten, die in der Emissionsline H-alpha leuchten, und dem Himmelshintergrund.

Tips und weitere Verwendungshinweise:

Zusammen mit den OIII- und SII-Filtern können Sie auch von Standorten mit sehr starker Lichtverschmutzung Drei-Farben-Aufnahmen von Emissionslinienobjekten erstellen, wie dies z. B. auch von Bildern des Hubble Space Telescope bekannt ist.

In diesem Fall kann ein CLS-CCD-Filter für die Aufnahme des Luminanzkanales verwendet werden.

Achromatische Refraktoren zeigen durch den restlichen Farbfehler relativ große Sterne. Verwenden Sie Linienfilter wie den ASHA12nm, werden die Sterne auf den Aufnahmen deutlich kleiner abgebildet.

Die Astronomik H-alpha-Filter sind nicht für die Sonnenbeobachtung geeignet!

Alternativen:

Der 6-nm H-alpha-Filter ist interessant, wenn Objekte in sehr sternreichen Gebieten des Himmels mit kurzen Brennweiten aufgenommen werden sollen. Die Zahl der Sterne im Bild wird typischerweise halbiert.

Eignung des Filters:

Visuelle Beobachtung (Land): Ungeeignet

Visuelle Beobachtung (Stadt): Ungeeignet

Konventioneller Film: Neutral, jedoch sehr lange Belichtungszeiten

CCD- und CMOS-Astrofotografie: Sehr gut, extremer Kontrastgewinn bei H II-Emissionsnebeln

DSLR-Astrofotografie (unmodifiziert): Gut, allerdings deutlich geringere Empfindlichkeit im H-alpha als bei modifizierten Kameras

DSLR-Astrofotografie (astromodifiziert): Sehr gut, extremer Kontrastgewinn bei H II-Emissionsnebeln

DSLR-Astrofotografie (umgebaut mit MC-Klarglas): Sehr gut, extremer Kontrastgewinn bei H II-Emissionsnebeln

Webcam / Video (Planeten): Ungeeignet

Webcam / Video (Deep Sky): Gut, guter Kontrastgewinn bei hellen Objekten

Technische Daten zum Filter:

Transmission von über 97 % bei der H-alpha-Linie (656 nm)

HWB 12 nm

vollständige Blockung von allen störendem Wellenlängenbereichen bis ins Infrarot

Homofokal mit allen anderen Astronomik Filtern

Dicke des Filters: 1 mm

Nicht feuchtigkeitsempfindlich, nicht alternd, kratzfest

Feinoptisch poliertes Trägermaterial

Der Filter wird in einer haltbaren Verpackung geliefert

Die Transmissionskurve:

Auf der waagerechten Achse ist die Wellenlänge in Nanometern aufgetragen. 400 nm entspricht einem tiefen Blau, bei 520 nm sieht das menschliche Auge grün, bei 600 nm rot. Bei 656 nm liegt die bekannte "H-Alpha"-Emissionslinie des Wasserstoffes

Auf der senkrechten Achse ist die Transmission in % aufgetragen.

Die rote Linie zeigt die Transmission des Filters.

Visuelle Filter: Die graue Kurve im Hintergrund zeigt die relative Empfindlichkeit des nachtadaptierten menschlichen Auges. Das Empfindlichkeitsmaximum liegt bei 510 nm und fällt symmetrisch zum kurz- und langwelligen Bereich ab. Man kann erkennen, dass das nachtadaptierte menschliche Auge keine Strahlung in der H-alpha-Linie bei 656 nm wahrnehmen kann, die Empfindlichkeit ist 0 %!

Photographische Filter: Die graue Kurve im Hintergrund zeigt die relative Empfindlichkeitskurve eines typischen Astrokamerasensors.

In orange sind die wichtigsten Emissionslinien dargestellt, die zur künstlichen Himmelsaufhellung beitragen. Es handelt sich um die Linien von Quecksilber (Hg) und Natrium (Na), die in den meisten Straßenlaternen und Leuchtreklamen verwendet werden.

In grün sind die wichtigsten Emissionslinien von Gasnebeln dargestellt. Es handelt sind um die Linien von Wasserstoff (H-alpha und H-beta) sowie um die Linien von doppelt ionisiertem Sauerstoff ([O III]) und einfach ionisiertem Schwefel ([S II]). Die eckigen Klammern zeigen an, dass es sich um verbotene Linien handelt.

Aufnahme von Wolfgang Ransburg

Ort: Stadtrand Münchens
Instrument: William Fluorstar 110 Refraktor
Kamera: Artemis 4021
Verwendeter Filter: Astronomik H-Alpha 12nm



Kundenbericht mit Messung

Unser Kunde Michel Willemin aus der Schweiz hat die Transmission des Filters selber vermessen. Hier sein Ergebnis:

"Several years ago I purchased at Teleskop Service several filters. I checked them recently and I confirm their good quality. The two following Astronomik filters H-alpha and H-beta are fully OK:

Item #8h0051 - Astronomik ASHA12nm2 - H Alpha CCD Filter, 12 nm, Gewinde 2 inch"
