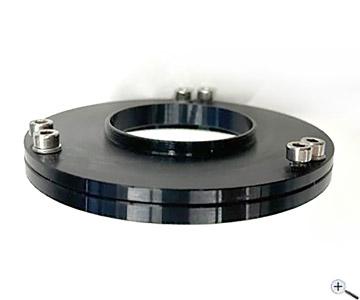

TS-Optics Tilter und Adapter - M68/M54

TS-Optics Tilter und Adapter von M68 auf M54

Anpassung von Bildebene und Sensorlage

Viele Astrofotografen kennen das Problem: Man stellt so gut wie möglich scharf und in ein oder zwei Bildecken ist die Schärfe trotzdem nicht zufriedenstellend. Das Ergebnis ist ein fauler Kompromiss, indem man die Schärfeeinstellung so lange verändert, bis die Sterne relativ gleichmäßig "scharf" erscheinen oder indem man einfach die Ecke wegschneidet.

Einige mögliche Ursachen dieses Problems:

eine leichte Neigung des des Kamerasensors gegenüber der Fokusebene (Bruchteile eines Millimeters füren bereits zu Abbildungsfehlern)

eine Verkippung des Okularauszuges

eine leichte Verkippung der Feldebene des Teleskopes (sehr häufig bei Newtonteleskopen)

eine Verkippung des okularseitigen Zubehörs bei der Klemmung

Dies ist die Lösung:
Mit dem TS-Tilter passen Sie die Lage des Kamerasensors der Fokusebene des Teleskopes an, egal woher die Ursache der Verkippung stammt. Sie müssen danach die Orientierung aller Adapter, Korrektoren und der Kamera beibehalten.

Die Einstellung wird mit Innensechskantschrauben vorgenommen.

Frage:
Wie stellt man am besten den Tilter ein??

Antwort von Teleskop-Service:
Grundsätzlich arbeitet man mit Tilter wie folgt:

1. man stellt den Tilting Mechanismus auf Null (alles auf Anschlag)

2. man stellt im Feld scharf und zwar so, daß bei verkipptem Sensor die Bereiche scharf sind, die näher am Objektiv/Fangspiegel des Fernrohres liegen. Um die anderen Bereiche scharfzustellen, muß man also den Auszug weiter rauß drehen.

3. man findet die Orientierung heraus, an welcher Schraube man drehen muß, um die entspreichenden Bereiche anzuheben, damit sich der Chip weiter vom Fernrohr entfernt.

4. Man dreht vorsichtig und macht eine weitere Testaufnahme bei unveränderter Auszugeinstellung. Wenn der Kippeffekt schlimmer wird, dreht man an der falschen Schraube. Wenn er besser wird, ist man am rihtigen Weg.
