TS-Optics REFRAKTOR 1.0x Korrektor für Refraktoren von 80-155 mm Öffnung - JUSTIERBAR
TS 1,0x Photoline Vollformatkorrektor für APO und ED Refraktor Teleskope von 80 mm bis 155 mm Öffnung und größer mit integrierter Feinabstimmung - keine Adapterschlacht mehr!
Ausleuchtung und Korrektur bis Vollformat Teleskopanschluss über M63x1 Gewinde - Adapter auf andere Anschlüsse, z.B. M68x1, sind erhältlich Kameraanschluss über M48x0,75 Gewinde mit integriertem Anschluss für 2" Filter Der Arbeitsabstand ist über eine integrierte Verstellung auf den Millimeter genau einstellbar - eine komplizierte Adapterschlacht entfällt Der Korrektor kann an allen Refraktoren ab 80 mm Öffnung verwendet werden 2-Element-Design mit ED Sonderglas Keine Reflexe durch volle Multivergütung und Innenschwärzung
- Details..
- Technische Daten..
- Lieferumfang..
- FAQ..

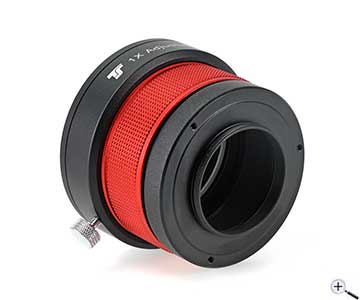

TS PHOTOLINE 1,0x-Bildfeldkorrektor für APO- und ED-Refraktorteleskope
Dieser Korrektor ist für Refraktoren ab 80 mm Öffnung geeignet. Er arbeitet sehr gut mit den PHOTOLINE Apos und mit den ED-Refraktoren ab 80 mm Öffnung von TS-Optics. Der Korrektor bietet eine sehr gute Ausleuchtung und Korrektur bis 45 mm Durchmesser (Bildkreis) und kann so sehr gut an Kameras mit Vollformatsensoren verwendet werden.
Stellen Sie den Korrektor individuell auf Ihre Kamera und ihren Refraktor ein - keine Adapterschlacht mehr!
Ein wesentlicher Bestandteil des Korrektors ist eine integrierte Feinverstellung. Durch Drehen des Rändelringes am Korrektor können Sie den Abstand zum Sensor auf Bruchteile eines Millimeters genau einstellen. Sobald sie den gewünschten Abstand erreicht haben, fixieren Sie diesen mit der Klemmschraube. So können Sie mit angeschlossener Kamera über Testaufnahmen den optimalen Abstand ermitteln, ohne zusätzliche Adapter und Abstimmringe. Die Kamera verdreht sich bei der Feineinstellung nicht.
Folgende Einstellungen von der innersten Position der Verstellung bis zum Sensor sind empfehlenswert: Öffnung 80 mm / Öffnungsverhältnis f/6 - 81,2 mm Öffnung 80 mm / Öffnungsverhältnis f/7 - 80,2 mm Öffnung 102 mm / Öffnungsverhältnis f/7 - 75,3 mm Öffnung 115 mm / Öffnungsverhältnis f/7 - 73,0 mm Öffnung 125 mm / Öffnungsverhältnis f/7,8 - 69,7 mm Öffnung 130 mm / Öffnungsverhältnis f/7 - 69,7 mm Öffnung 140 mm / Öffnungsverhältnis f/6,5 - 68,0 mm Öffnung 155 mm / Öffnungsverhältnis f/8 - 57,0 mm
Anschluss an das Teleskop:
Dieser Photoline Reducer hat ein M63x1-Außengewinde an der Fernrohrseite. Viele Okularauszüge haben bereits dieses Gewinde als Standard. Adapter an andere Gewinde, wie zum Beispiel M68x1, sind selbstverständlich erhältlich.
Anwendungsbeispiel - wie stelle ich den Abstand ein:
Das Einstellen des korrekten Abstandes ist sehr einfach, wie wir es an folgendem Beispiel zeigen: Teleskop: Refraktor mit 130 mm Öffnung f/7, also 910 mm Brennweite. Kamera: Spiegelreflexkamera mit 55 mm Abstand vom M48-Gewinde bis zum Sensor.
Der Arbeitsabstand ist gemäß Tabelle 69,7 mm. Von diesem Maß ziehen Sie einfach die 55 mm (Abstand Gewinde zum Sensor) ab. Es verbleiben 14,7 mm.
Drehen Sie die variable Verstellung einfach 14,7 mm nach außen, das ist durch die Abstandsmarkierung gut einstellbar. Schon sind sie im optimalen Abstand und können mit dem Fotografieren beginnen.
Modell: | TS PhotoLine 1,0x Flattener |
Anschluss Teleskopseite: | M63x1 Außengewinde |
Anschluss Kameraseite 1: | M48x0,75 Außengewinde |
Kameradapter: | Abschraubbar - Zwischengewinde M73x0,75 mit 2" Filtergewinde |
Nutzbares Feld: | bis Vollformat |
Anzahl Linsen: | 2 Linsen |
Faktor: | 1,0 - keine Veränderung der Brennweite und der Brennebene |
Vergütung: | Multicoating |
Durchmesser des Gehäuses: | 88 mm |
Länge: | 61 mm bis 89 mm ohne die Außengewinde |
Gewicht: | 550 g |
Frage:
Wie muss man den Arbeitsabstand messen?
Antwort von Teleskop-Service:
Der Arbeitsabstand wird vom Beginn des Anschlussgewindes am Gehäuse des Korrektors gemessen (siehe Beispielbild):
Empfohlenes Zubehör
Adapter
Fotografisches Zubehör
Kunden, die diesen Artikel gekauft haben, kauften auch...
Ähnliche Produkte
Bewertungen
Geschrieben von Uwe Trulson
am 2023-05-11
Geschrieben von Steffen Kossatz
am 2023-01-18
Geschrieben von Mario Barrera
am 2023-01-04
"A little floppy due to the adjustable parts."
Geschrieben von Christoph Dombrowski
am 2022-06-13
"Einwandfrei an ES 102/714mm"
Geschrieben von Jan Schneidler
am 2022-04-20
"Gute Qualität. Solide. Präziser Fokus möglich ohne Adapter. Scharfes Bild auch in den Ecken ohne störender Farbsaum."
Geschrieben von Jan Heller
am 2022-03-01
"With adjustable corrector there is much less effort to get focus at the right distance."
Geschrieben von Ralf Schäfer
am 2021-10-28
"Der 1.0x-Flattner lässt sich dank der Markierungen gut auf die geforderte Länge/Abstand einstellen. Mit einer Feststellschraube wird dieser Abstand sicher geklemmt. Die Gewinde auf beiden Seiten lassen sich leichtgängig und sicher in der Imagetrain verschrauben. Da wackelt und kippt nix mehr. "
