TS-Optics Off-Axis-Guider TSOAG9 - Baulänge nur 9 mm

TS Optics TSOAG9 ultrakurzer Off-Axis-Guider für Astrofotografie

Der kurzbauende TSOAG9 Off-Axis-Guider ist eine Entwicklung von Teleskop Service. Er kann an nahezu jedem Teleskop eingesetzt werden und ersetzt das Leitrohr. Die Nachführung wird genauer und die Montierung weniger belastet. Der TSOAG9 ist der kürzeste Off-Axis-Guider in seiner Klasse, er ist besonders gut für Adaptionen geeignet, wo nur wenig Platz zur Verfügung steht. Trotzdem bietet der TSOAG9 überzeugende Ausstattungsmerkmale.

Die Vorteile und Ausstattungsmerkmale des TSOAG9 im Überblick:

Kurze Bauweise ... vom M48-Gewinde zum kameraseitigen Anschluss sind es nur 11,4 mm.

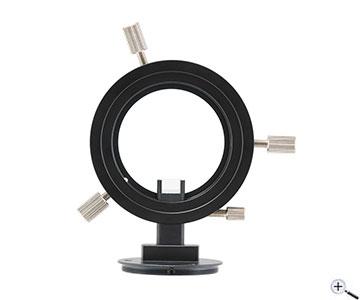

Beste Ausleuchtung ... der freie Innendurchmesser ist 45,5 mm - zudem kann das Prisma frei verstellt werden, um eine Abschattung durch das Prisma zu verhindern.

Einfache Scharfstellung des Autoguiders ... der seitliche T2-Ansatz kann ebenfalls verstellt werden, damit gelingt die problemlose Scharfstellung des Autoguiders, ohne den Abstand Hauptkamera zum Korrektor zu verändern.

Drei mögliche Positionen der Kamera zum Prisma ... Durch die besondere Konstruktion der Anschlussadapter auf T2, EOS oder M48 sind drei Positionen des Prismas zum Kamerasensor möglich. Auch dadurch wird eine Abschattung durch das Prisma verhindert.

Flexible Adaption an der Kameraseite ... Im Zubehörbereich finden Sie die notwendigen Anschlussadapter auf T2, M42, M48 und EOS. Die Adapter verlängern die Baulänge des Off-Axis-Guiders nicht.

Der Anschluss des TSOAG9 an das Teleskop oder den Korrektor:

Der TSOAG9 hat an der Teleskopseite einen kurzen 2"-Ansatz mit einem M48x0,75/2"-Filtergewinde. Das ermöglicht eine flexible Adaption.

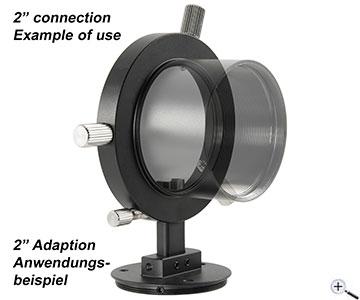

Anschluss an 2"-Steckhülse ... Mit der 2"-Verlängerungshülse TSVF230 können Sie den TSOAG9 an beliebige 2"-Steckhülsen adaptieren.

Anschluss an Korrektoren mit T2- oder M48-Gewinde ... Der TSOAG9 kann direkt an Korrektoren und Brennweitenreduzierer mit M48-Anschluss adaptiert werden. Der Adapter TST2-M48s oder TST2-M48L ermöglicht die Adaption an Korrektoren mit T2-Anschluss.

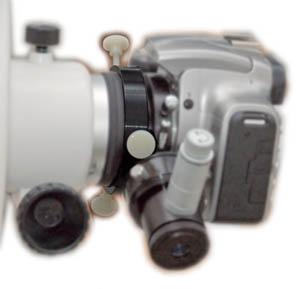

TSOAG9 an den Baader MPCC Komakorrektor ... Der TSOAG9 passt direkt an das M48-Anschlussgewinde des Korrektors (Abbildung links). Die Kombination bietet Komakorrektur und Nachführung auf kleinstem Raum. Vom Kameraanschlussadapter des Off-Axis-Guiders zum Sensor haben sie noch 46,6 mm - Platz genug sogar für eine DSLR-Kamera.

Weitere Anschlussmöglichkeiten ...
TeleVue Korrektoren über den Adapter TSTV-M48a
Vixen Feldkorrektoren für VMC, VC und APOs über den Adapter TSViRed-M48
M68x1 ZEISS Level Anschlüsse über den Adapter M68I-M48A

Wie adaptiere ich die Aufnahmekamera an den TSOAG9:

Für den passenden Kameraanschluss benötigen Sie einen der optionalen Anschlussadapter. Die Adapter werden für den TSOAG9 gefertigt und passen ideal.


Die Adapter laufen konisch zu, dadurch ist immer eine optimale Position gewährleistet. Gleichzeitig können Sie die Kamera abnehmen, ohne sie abschrauben zu müssen.

TSOAG9-T2 ... für alle weiteren Anschlüsse über das M42x0,75/T2-Gewinde

TSOAG9-M42 ... der M42x1-Anschluss wird hauptsächlich für eine kurzbauende Adaption von älteren SLR-Kameras hergenommen.

TSOAG9-M48 ... für alle weiteren Anschlüsse über das M48x0,75/2"-Filtergewinde

Kurzbauende Adaption des EOS EF Bajonett an den OAG ... TSOAG9-M48 + M48-EOSS - die Kombination baut nur 1mm auf.

TSOAG9G2 - Montage an Kameras mit vorstehendem Blitzgehäuse

Die Rändelschrauben des TSOAG9 kollidieren mit dem Blitzgehäuse. Wenn Sie den Off-Axis-Guider trotzdem an einer DSLR mit vorstehendem Blitzgehäuse einsetzen wollen, empfehlen wir kurzbauende M4 Schrauben oder Madenschrauben. Alternativ empfehlen wir für Canon EOS Kameras den TSOAG9EOS.

Anleitung - Scharfstellung des Autoguiders oder Fadenkreuzokulares

Als erstes wird die Schärfe der Kamera eingestellt. Eine grobe Vorbestimmung der Fokuslagen mit dem Lineal macht Sinn, die Abstände werden immer vom Prisma aus gemessen. Die einmalige Einstellung kann auch während des Tages geschehen, an einer Kirchturmspitze, oder natürlich während der Nacht am Stern.

Dann wird das Nachführokular oder der Autoguider angeschlossen und durch Verschieben des T2-Adapters wird die Schärfe eingestellt. Der Okularauszug wird dabei nicht mehr verändert.

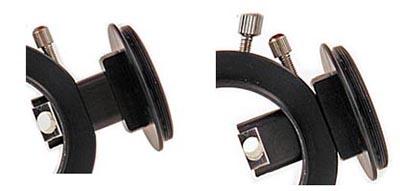

Anleitung - Einstellung des Prismas optimal zum Kamerasensor

Die optimale Position des kleinen Prismas ist knapp außerhalb des Kamerasensors, dann haben Sie die bestmögliche Ausleuchtung und verhindern eine Abschattung durch das Prisma. Innerhalb dieses Bereiches können Sie das Prisma auch jederzeit verstellen, um so den Bereich für die Leitsternsuche zu erhöhen.

Allerdings bieten die modernen hochempfindlichen Autoguider immer genügend Leitsterne, so daß eine Verstellung des Prismas, wie in früheren Zeiten, nicht mehr nötig ist. Ein einmaliges Optimieren reicht daher aus.

Montage- und Bedienungsanleitung

Die Montage- und Bedienungsanleitung finden sie unter nachtehendem Link: Anleitung

Sicherheitshinweise: PDF Download
