TS Photoline 0,8x-Brennweitenreduzierer und Korrektor für Refraktoren bis 102 mm Öffnung
Der Korrektor erhöht die Lichtstärke ihres Refraktor Teleskopes und reduziert die Brennweite für ein größeres Feld. Die Belichtungszeit wird auf 64 % reduziert. Zudem korrigiert der Korrektor das Feld und sorgt für punktförmige Sterne bis zum Rand der Aufnahme.

Stellen Sie den Korrektor individuell auf Ihre Kamera und ihren Refraktor ein - keine Adapterschlacht mehr!
Ein wesentlicher Bestandteil des Korrektors ist eine integrierte Feinverstellung. Durch Drehen des Rändelringes am Korrektor können sie den Abstand zum Sensor auf Bruchteile eines Millimeters genau einstellen. Sobald sie den gewünschten Abstand erreicht haben, fixieren Sie diesen mit der Klemmschraube. So können Sie mit angeschlossener Kamera über Testaufnahmen den optimalen Abstand ermitteln, ohne zusätzliche Adapter und Abstimmringe. Die Kamera verdreht sich bei der Feineinstellung nicht.

Folgende Einstellungen von der innersten Position der Verstellung bis zum Sensor sind empfehlenswert:
Öffnung 102 mm / Öffnungsverhältnis f/7 - 55 mm
Öffnung 80 mm / Öffnungsverhältnis f/7 - 57,6 mm
Öffnung 80 mm / Öffnungsverhältnis f/6 - 59,6 mm
Öffnung 70 mm / Öffnungsverhältnis f/6 - 61,6 mm


Anschluss an das Teleskop:
Dieser Photoline Reducer hat ein M63x1-Außengewinde an der Fernrohrseite. Viele Okularauszüge haben bereits dieses Gewinde als Standard. Adapter an andere Gewinde, wie zum Beispiel M68x1, sind selbstverständlich erhältlich.

Anwendungsbeispiel - wie stelle ich den Abstand ein:
Das Einstellen des korrekten Abstandes ist sehr einfach, wie wir es an folgendem Beispiel zeigen:
Teleskop: Refraktor mit 80 mm Öffnung f/6, also 480 mm Brennweite.
Kamera: Spiegelreflexkamera mit 55 mm Abstand vom M48-Gewinde bis zum Sensor.


Der Arbeitsabstand ist gemäß Tabelle 59,6 mm. Von diesem Maß ziehen Sie einfach die 55 mm (Abstand Gewinde zum Sensor) ab. Es verbleiben 4,6 mm.

Drehen Sie die variable Verstellung einfach 4,6 mm nach außen, das ist durch die Abstandsmarkierung gut einstellbar. Schon sind sie im optimalen Abstand und können mit dem Fotografieren beginnen.
Bauart:Korrektor und Reducer für Refraktor Teleskope
Teleskopanschluss:M63x1 Außengewinde
Kameraanschluss:M48x0,75 Außengewinde
Gewinde für 2" Filter:M48x0,75 Innengewinde vorhanden
Zwischengewinde:M72x1 Innengewinde am Kameraadapter
Bauhöhe des Kameraadapters:5 mm
Reduzierungsfaktor:0,8 x
Linsen:3 Linsen mit ED-Element
Vergütung:Multivergütung und Innenschwärzung
Arbeitsabstand:variabel (einstellbar)
Verstellbereich des Abstandes:0-13 mm stufenlos
Geeignet für:Refraktor Teleskope von 70 mm bis 102 mm Öffnung mit Auszügen ab 2,5"
Korrektor
Staubschutzkappen


Frage:
Wie montiere ich 2" Filter??

Antwort von Teleskop-Service:
Lockern Sie einfach die drei Madenschrauben an der Kameraseite und dann können Sie den Kameraadapter abschrauben und an der Unterseite sehen Sie dann das Filtergewinde. Sie müssen für den Betrieb die Madenschrauben nicht anziehen, die verhindern nur ein unbeabsichtigtes Verdrehen der Kamera. Sie können die Schrauben auch komplett rausdrehen.



Frage:
Was ist der Unterschied zwischen dem TSREDJM63B und dem TSREDJM63S??

Antwort von Teleskop-Service:
Beide Korrektoren haben eine ähnliche Optik verbaut. Die wichtigsten Unterschiede sind:
der Durchmesser der Linsen im TSREDJM63B ist etwas größer
das Gehäuse zwischen Korrektor und M48 Anschluss ist etwas anders konstruiert, um komfortable Arbeitsabstände für größere Refraktoren zu realisieren



Frage:
Wie muss man den Arbeitsabstand messen?

Antwort von Teleskop-Service:

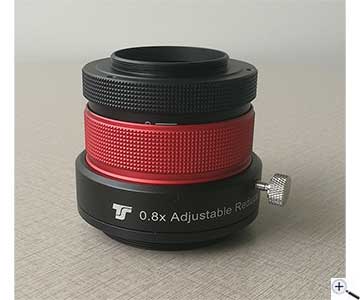

Der Arbeitsabstand wird vom Beginn des Anschlussgewindes am Gehäuse des Korrektors gemessen (siehe Beispielbild):




Empfohlenes Zubehör




Adapter
%

Allgemeines Zubehör

Fotografisches Zubehör

Ähnliche Produkte

Bewertungen

Geschrieben von Felix Gelpke
am 2022-03-16

"Verwende den Korrektor mit einem TS Photoline Apo 102/714mm. Der Korrektor lässt sich sauber in den OAZ einschrauben. Die Abstandseinstellung kann sehr feinfühlig vorgenommen werden und im Bild habe ich in den Ecken eine sehr schöne Sternabbildung. Die Verkippung mit dem alten 2""-Korrektor gehört nun der Vergangenheit an."

Geschrieben von Christoph Dombrowski
am 2021-05-03

"wird an einem ES ED-APO 102/714mm betrieben. Einwandfreier Betrieb."

Geschrieben von Josef Pflüger
am 2020-06-25

"Einwandfreier Korrktor, tadellose Qualität und Ausführung, bestens für astrofotografie mit kleinen Telskopen geeignet bis Vollformat."
