TS-Optics REFRAKTOR 0,8x Korrektor für Refraktoren ab 102 mm Öffnung - JUSTIERBAR

TS Photoline 0,8x-Brennweitenreduzierer und Korrektor für Refraktoren ab 102 mm Öffnung

Der Korrektor erhöht die Lichtstärke ihres Refraktor Teleskopes und reduziert die Brennweite für ein größeres Feld. Die Belichtungszeit wird auf 64 % reduziert. Zudem korrigiert der Korrektor das Feld und sorgt für punktförmige Sterne bis zum Rand der Aufnahme.

Stellen Sie den Korrektor individuell auf Ihre Kamera und ihren Refraktor ein - keine Adapterschlacht mehr!

Ein wesentlicher Bestandteil des Korrektors ist eine integrierte Feinverstellung. Durch Drehen des Rändelringes am Korrektor können sie den Abstand zum Sensor auf Bruchteile eines Millimeters genau einstellen. Sobald sie den gewünschten Abstand erreicht haben, fixieren Sie diesen mit der Klemmschraube. So können Sie mit angeschlossener Kamera über Testaufnahmen den optimalen Abstand ermitteln, ohne zusätzliche Adapter und Abstimmringe. Die Kamera verdreht sich bei der Feineinstellung nicht.

Folgende Einstellungen von der innersten Position der Verstellung bis zum Sensor sind empfehlenswert:

Öffnung 102 mm / Öffnungsverhältnis f/7 - 69,87 mm

Öffnung 107 mm / Öffnungsverhältnis f/6,5 - 69,0 mm

Öffnung 130 mm / Öffnungsverhältnis f/7 - 66,17 mm

Öffnung 140 mm / Öffnungsverhältnis f/6,5 - 65,8 mm

Öffnung 150 mm / Öffnungsverhältnis f/8 - 63,34 mm

Öffnung 155 mm / Öffnungsverhältnis f/8 - 62,57 mm

Anschluss an das Teleskop:

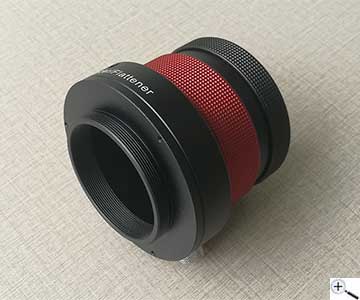

Dieser Photoline Reducer hat ein M63x1-Außengewinde an der Fernrohrseite. Viele Okularauszüge haben bereits dieses Gewinde als Standard. Adapter an andere Gewinde, wie zum Beispiel M68x1, sind selbstverständlich erhältlich.

Anwendungsbeispiel - wie stelle ich den Abstand ein:

Das Einstellen des korrekten Abstandes ist sehr einfach, wie wir es an folgendem Beispiel zeigen:

Teleskop: Refraktor mit 130 mm Öffnung f/7, also 910 mm Brennweite.

Kamera: Spiegelreflexkamera mit 55 mm Abstand vom M48-Gewinde bis zum Sensor.

Der Arbeitsabstand ist gemäß Tabelle 66,17 mm. Von diesem Maß ziehen Sie einfach die 55 mm (Abstand Gewinde zum Sensor) ab. Es verbleiben 11,17 mm.

Drehen Sie die variable Verstellung einfach 11,17 mm nach außen, das ist durch die Abstandsmarkierung gut einstellbar. Schon sind sie im optimalen Abstand und können mit dem Fotografieren beginnen.

Frage:
Was ist der Unterschied zwischen dem TSREDJM63B und dem TSREDJM63S??

Antwort von Teleskop-Service:
Beide Korrektoren haben eine ähnliche Optik verbaut. Die wichtigsten Unterschiede sind:

der Durchmesser der Linsen im TSREDJM63B ist etwas größer

das Gehäuse zwischen Korrektor und M48 Anschluss ist etwas anders konstruiert, um komfortable Arbeitsabstände für größere Refraktoren zu realisieren

Frage:
Wie muss man den Arbeitsabstand messen?

Antwort von Teleskop-Service:
Der Arbeitsabstand wird vom Beginn des Anschlussgewindes am Gehäuse des Korrektors gemessen (siehe Beispielbild):
