Baader 2"-90°-Zenitprisma mit Prisma von Carl ZEISS

Baader 2"-Zenitprisma mit Prisma von Carl ZEISS

Das Zenitprisma bietet höchste Genauigkeit und beste mechanische Verarbeitung. Das Prisma ist auch für Teleskope mit relativ kurzem Backfokus zu empfehlen.

Die traditionell herausragende ZEISS-Qualität ist mit modernster Baader-Mechanik gekoppelt, wie zum Beispiel der bewährten ClickLock-Klemmung. Dabei wird das okularseitige 2"-Zubehör über die gesamte Fläche geklemmt. Im Gegensatz zu Klemmschrauben wird das Okular oder der Adapter genau auf der optischen Achse zentriert und nicht an die gegenüberliegende Fläche gedrückt.

Neu seit 01/2020 ist die teleskopseitige 2"-Safety-Kerf-Steckhülse mit Sicherungsrillen für verkippungsfreies Klemmen, welche zusätzlich auch weniger zum Verklemmen neigt.

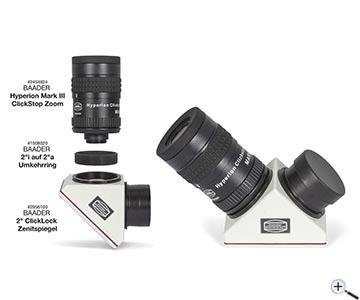

Ultrakurze Adaption des Hyperion Zoom-Okulars

Abbildung links - Anwendungsbeispiel mit Baader Zenitspiegel (weißes Gehäuse) - Gewindeanschlüsse sind ident.

Bei zu wenig Backfokus (Fokussierbereich) des Teleskopes oder für "unverlierbar" am Teleskop anzubringendes Zubehör (öffentliche Sternwarten) können Sie das Hyperion Zoom direkt an das Zenitprisma anschließen, anstelle des 2"-Okularstutzens, was etwa 47 Millimeter optischen Weg spart.

Die 2"-ClickLock-Klemme wird einfach vom Gehäuse abgeschraubt durch Lösen der sechs seitlichen Klemmschrauben. Am Gehäuse wird so ein 2"- / SC- Innengewinde zugänglich. Dort wird der Übergangsring BA1508020 eingeschraubt. Auf diesen Umkehrring kann das Hyperion Mark III oder Mark IV Zoom-Okular direkt angeschraubt werden.

Das Baader ClickLock®-System in der Übersicht

Noch nie wurde eine Okularaufnahme für die Amateurastronomie so aufwendig gefertigt. Die Baader ClickLock (1,25"/2") ist eine passgenaue, sehr massive Okularklemme ohne Klemmschrauben (!). Eingesteckte Okulare/CCD-Kameras u. ä. sitzen verdrehsicher und werden trotzdem nicht verkratzt! Mit einer kleinen Drehung um 20° wird jedes Okular bombenfest geklemmt.

Sie müssen unsere ClickLock-Klemmen nicht anziehen, “bis das Blut herausläuft”, denn das mechanische Prinzip stammt aus dem professionellen Maschinenbau. So arbeitet auch die Werkzeugaufnahme bei modernen CNC-Fräszentren. Durch geschickte Nutzung der Hebelkräfte wird das Anzugsmoment vielfach verstärkt. Der eingesteckte Gegenstand wird wie mit einem Schnellspannfutter an drei Seiten gehalten und kann dadurch keinerlei Kippbewegungen mehr ausführen.

Details zum 2"-ClickLock-System

♦ Eine 20°-Drehung durch leichten Druck auf den Drehhebel reicht aus, um alles 2"-Zubehör absolut sicher und fest zu fixieren.

♦ Ratschenfunktion - zeigt akustisch und haptisch die Position der Klemmung an. So erkennt man auch im Dunklen und ohne Hinsehen, ob die Klemme geöffnet oder geschlossen ist.

♦ Massiver Spannring - hält teuerstes Zubehör absolut sicher und ohne Kratzer und Druckstellen zu verursachen.

♦ Die Position des Drehhebels ist durch 6 Kamera-Schlitzschrauben bzw. durch 6 Innensechskantschrauben mit Sechskant-Schlüssel einstellbar, um die CL-Klemmen für Links- und für Rechtshänder optional nutzbar zu machen.

♦ Baader ZEISS 2"-Zenitprisma
