Baader Alan Gee f/5,9 Telekompressor Mark II für Schmidt-Cassegrain

Baader Alan Gee II Telekompressor und Korrektor für Schmidt-Cassegrain-Teleskope

Der Alan Gee wurde nach den Empfehlungen von Roland Christen (Astro Physics) speziell für Schmidt-Cassegrain-Teleskope berechnet. Er vergrößert das Öffnungsverhältnis von f/10 auf lichtstarke f/5,9 und verkürzt so die Belichtungszeit erheblich. Zudem korrigiert der Alan Gee die starke Feldwölbung der Schmidt-Cassegrains und sorgt so für wesentlich kleinere und scharfe Sterne im Randbereich.

Durch eine Verlängerung des Abstandes mit Abstandshülsen kann der Verkürzungsfaktor gesteigert werden. Der maximale Abstand von der kameraseitigen Linsenoberfläche zum Kamerasensor sollte aber 121 mm nicht übersteigen.

Die Adaption an das Schmidt-Cassegrain-Teleskop:

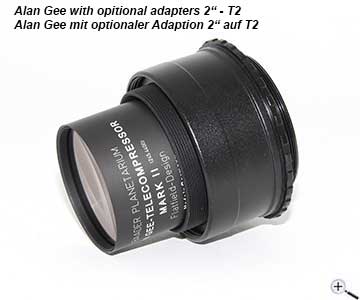

Der Alan Gee kann direkt in das Blendrohr von 8"-Celestron-Schmidt-Cassegrain Teleskopen eingesetzt werden. Wir empfehlen aber die Adaption über 2" mit T2-Anschluss (siehe Abbildung links).

Damit passt der Alan-Gee in jede 2"-Steckhülse und kann vor allem an 2"-Okularauszügen verwendet werden. Über diese Adaption gelingt die Anbindung an alle Schmidt Cassegrains von 5" bis 16" von Celestron und Meade. Sie können so den Alan Gee auch an 2"-Okularauszügen verwenden.

Die Adaption besteht aus:
♦ BA2408150 Baader 2" auf T2 Adapter
♦ BA1508025 Baader T2-Konterring

Der Alan Gee wird mit dem Konterring direkt mit dem T2-Adapter verbunden. Die Befestigung erfolgt über das T2-Innengewinde an der Unterseite des Adapters.

An das T2-Gewinde können Sie dann weitere Adaptionen anbringen, wie Kameraadapter, Off-Axis-Guider usw.

Verstärkung der Reduzierung durch Verlängerung des Abstandes:

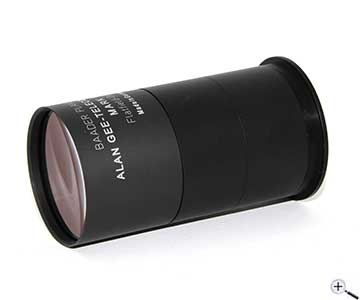

Der Alan Gee wird mit Abstandsringen geliefert. Wenn Sie die 2" auf T2 Adaption verwenden (siehe oben) dann brauchen Sie die Abstandsringe nicht. Wenn Sie an die T2-Adaption eine DSLR-Kamera mit dem T2-Ring anschließen, haben Sie etwa 85 mm Arbeitsabstand. Mit den Verlängerungsringen können Sie den Abstand verlängern und so die Lichtstärke erhöhen. Allerdings werden ab 121 mm Abstand zum Kamerasensor die Ausleuchtung und auch die Feldkorrektur zurückgehen.

♦ Alan Gee Kompressor
