APM Riccardi APO Reducer und Korrektor 0,75x - M82 Anschluss

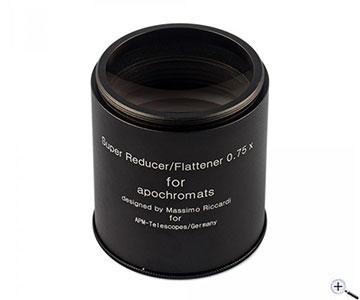

APM Riccardi Reducer 0,75x Korrektor für APO Refraktor Teleskope

Massimo Riccardi, bekannter Optik-Designer aus Italien, hat einen 3-linsigen 0,75x-Reducer/Flattener für apochromatische Refraktorteleskope gerechnet. Der Reducer verringert die Brennweite des Teleskopes um ein Viertel und korrigiert das Bildfeld. Verwandeln Sie Ihr Teleskop damit in einen schnellen Astrographen!

Anschluss an das Teleskop und benötigter Backfokus:

Der große Riccardi Reducer hat an der Teleskopseite ein M82x1-Außengewinde. Über dieses Gewinde kann der Reducer an den Okularauszug des Apos befestigt werden. Allerdings ist in diesem Fall ein Arbeitsabstand von mindestens 210 mm erforderlich. Mit dem optionalen Tilting-Mechanismus TSJM82 - Justageflansch können Sie das Bildfeld verkippen und so die Sternschärfe am äußersten Rand noch verbessern.

Wenn Ihr Apo mit einem 3,5"-FeatherTouch-Okularauszug ausgestattet ist, können Sie den Reducer in das Auszugrohr versenken. Die Voraussetzung ist, daß das Auszugrohr einen größeren Innendurchmesser als 90 mm hat. In diesem Fall reduziert sich der erforderliche Arbeitsabstand auf nur 110 mm. Sie benötigen für die Adaption den Adapter FT35-Rired82. Auf Wunsch passen wir den Adapter auch individuell an Ihr Kamerasystem an.

Arbeitsabstand - Backfokus - vom Korrektor zum Kamerasensor:

Der Arbeitsabstand wird vom kameraseitigen M82x1-Innengewinde aus gerechnet. Das Innengewinde zählt nicht mit, es wird also von der Gehäusekante des Reducers aus gerechnet. Der Abstand ist von der Brennweite des Refraktors abhängig. Grundsätzlich gilt: je kürzer die Brennweite, desto länger der Arbeitsabstand.

♦ Brennweite < 650 mm: 80,7 mm
♦ Brennweite 660-700 mm: 80 mm
♦ Brennweite 710-780 mm: 77,4 mm
♦ Brennweite 790-800 mm: 76,5 mm
♦ Brennweite 810-1000 mm: 76 mm
♦ Brennweite > 1000 mm: 75 mm

Für folgende Teleskope wurden spezielle Anschlusswerte ermittelt:

♦ TS und APM APO 107/700 mm: 80 mm
♦ TS Photoline APO 115/800 mm: 76,50 mm
♦ TS Photoline APO 130/780 mm: 77,40 mm
♦ Skywatcher Esprit 152/1000 mm: 77 mm

Der Reducer lässt sich auch an RC-Teleskopen einsetzen, ab 10" Öffnung:

♦ GSO/TS/AstroTec RC ab 10": 76 mm

♦ Riccardi Reducer mit Staubschutzdeckeln
