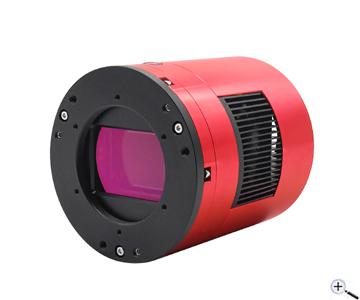

ZWO Farb Astrokamera ASI2400MC-PRO gekühlt, Chip D=43,3 mm

ZWO Farb-Astrokamera ASI2400MC-PRO gekühlt, Vollformatchip mit D=43,3 mm

Die ASI2400MC Pro verwendet den neuesten hintergrundbeleuchteten 14-Bit-ADC-Sensor IMX410 von Sony im Vollbildformat. Es handelt sich um eine 24-MP-Kamera mit einer hohen Pixelgröße von 5,94 µm, die eine supergroße Full-Well-Kapazität von 100 ke aufweist.

Mit dem ultra-niedrigen Ausleserauschen von 1,1 e und der erstaunlichen Zero-Amp-Glow-Schaltung ist die ASI2400MC Pro eine weitere große Innovation von ZWO im Bereich der gekühlten Vollformat-OSC-Astrokameras.

Die "Single-Shot"-Farbkamera (One Shot Camera, OSC) bietet gegenüber Monochrom-Kameras mehr Komfort. Nicht jeder möchte für schöne farbige Nebelaufnahmen oder Planetenaufnahmen das aufwendige L-RGB-Verfahren durchziehen. Die Farbkameras bieten Ihnen die Möglichkeit, ohne Filterwechsel schöne Aufnahmen zu erhalten. Im direkten Vergleich zur DSLR-Kamera überzeugt die ASI Kamera aber durch eine ungleich höhere Lichtempfindlichkeit, ein glatteres Bild und deutlich mehr Tiefe. Sterne brennen nicht so schnell aus.

Weitere Vorteile und Produktmerkmale der ASI 2400MC Pro Colorkamera:

USB 3.0 für einen schnellen Download - kann auch mit USB 2.0 betrieben werden

DDR3 Memory-Buffer für einen stabilen Datentransfer mit USB2.0 - minimiert "frame dropping"

Kein Verstärkerglühen!

Leistungsstarke Peltierkühlung bis 35 °C unter Umbgebung

Einer der lichtempfindlichsten CMOS-Sensoren von Sony

Höherer Full-Well-Wert durch 5,94-µm-Pixel - ideal für Teleskope mit mittlerem Öffnungsverhältnis, wie Apochromate, Newtonteleskope ...

Abstand M54x0,75-Anschlussgewinde (Innengewinde) zum Kamerasensor: 17,5 mm

Hohe Empfindlichkeit - QE über 80 % - ideale Astronomiekamera für lichtschwache Objekte

14-bit-ADC ... damit erreichen Sie eine fast so hohe Bit-Tiefe wie bei CCD-Kameras, aber bei ungleich höherer Empfindlichkeit

Anwendungsbereiche der Kamera:

Deep-Sky-Aufnahmen (Nebel und Galaxien): Durch die hohe Empfindlichkeit werden Nebel und Galaxien bereits nach wenigen Sekunden abgebildet. Die Kamera kann auf bis zu 35 °C unter Umgebung gekühlt werden. Dadurch wird das ohnehin schon geringe Rauschen weiter reduziert. Durch Hochregeln des GAIN (Vergleichbar mit der ISO-Einstellung bei digitalen Spiegelreflexkameras) können Sie die Belichtungszeiten auf unter 30 Sekunden reduzieren. Effekte durch Luftunruhe oder Ungenauigkeiten der Nachführung werden so ausgeschaltet.

Mond und Planetenaufnahmen: Extrem kurze Belichtungszeiten durch hohe Empfindlichkeit frieren die Luftunruhe ein. Aufgrund des großen Sensors kann das gesamte Mondscheibchen auch mit einem längerbrennweitigen Teleskop abgebildet werden. Auch Videoastronomie ist möglich.

Wichtige Aspekte, einzeln betrachtet

Vollformat-OSC-Kamera
Die ASI2400MC Pro verwendet das Vollbildformat, die Sensorlänge und -breite beträgt 36 mm * 24 mm und die Diagonale 43,3 mm. Vorerst gibt es nur die OSC-(One Shot Camera)-Version, die sich sehr gut für Anfänger in der Astrofotografie eignet.

IMX410 Backlit Sensor
Der hintergrundbeleuchtete CMOS-Sensor verbessert die Empfindlichkeit und die Rauschunterdrückung - die Schlüsselfaktoren zur Verbesserung der Bildqualität - durch die Änderung der grundlegenden Pixelstruktur von der Vorder- zur Rückseitenbeleuchtung. Die Vorteile der CMOS-Bildsensoren, wie geringer Stromverbrauch und Hochgeschwindigkeitsbetrieb, wurden beibehalten.

Bei einer herkömmlichen Struktur mit Front-Beleuchtung behindern die Metallverdrahtung und die Transistoren auf der Oberfläche des Siliziumsubstrats, die den lichtempfindlichen Bereich des Sensors (Fotodiode) bilden, die von den On-Chip-Linsen ausgeführte Photonensammlung. Eine von hinten beleuchtete Struktur minimiert die Verschlechterung der Empfindlichkeit mit dem Einfallswinkel und erhöht gleichzeitig die Lichtmenge, die in jedes Pixel eintritt, da keine Hindernisse wie Metallverdrahtung und Transistoren vorhanden sind, weil diese nun auf der anderen Seite des Siliziumsubstrats liegen.

Große Full-Well-Kapazität, geringes Ausleserauschen und hoher Dynamikbereich
Obwohl diese beiden Kameras sehr ähnliche Pixelgrößen haben (5,94 µm gegenüber 5,96 µm), beträgt die Full-Well-Kapazität der ASI2400MC Pro 100ke, was 132 % der anderen ASI-Vollbildkamera ASI128MC Pro entspricht, so dass die ASI2400MC Pro über einen sehr hohen Dynamikbereich von bis zu 14 Blendenstufen verfügt. Dadurch wird die Wahrscheinlichkeit einer Überbelichtung verringert und eine reichere Farbabstufung erreicht.

Kein Verstärkerglühen
Herkömmliche CMOS-Sensoren erzeugen während des Betriebs eine schwache Infrarot-Lichtquelle, die in den Ecken unkalibrierter Bilder oft als verräterische Anzeichen für das "Verstärkerglühen" zu sehen ist. Da die ASI2400MC Pro eine Zero-Ampglow-Schaltung verwendet, müssen Sie sich auch bei der Verwendung von hochverstärkten, lang belichteten Bildern keine Sorgen über das Verstärkerglühen machen.

Anti-Tau-Heizung eingebaut
Die ASI2400MC Pro wird mit dem Polyimid-Heizelement geliefert, das jegliche Betauungsprobleme zu vermeiden hilft. Die Anti-Tau-Heizung, die vollständig auf die Schutzscheibe passt, heizt diese etwas auf, um Betauungsprobleme zu vermeiden.

Die Leistung der Anti-Tau-Heizung beträgt ca. 5 W. Sie kann in der Software abgeschaltet werden, um Strom zu sparen.

Quanteneffizienz
Eines der herausragenden Merkmale der ASI 2400MC Pro ist ihre sensationelle Lichtempfindlichkeit. Mit einer Quanteneffizienz von 80 % durch die BACK ILLUMINATION-Technologie und dem nicht vorhandenen Verstärkerglühen eignet sich die Kamera sehr gut für alle astronomischen Anwendungen, insbesondere aber für die Deep-Sky-Astrofotografie.

Zweistufige Peltierkühlung: ultra-niedriger Dunkelstrom
Die ASI2400MC Pro verwendet eine zweistufige Peltierkühlung, welche die Temperatur des CMOS-Sensors auf mehr als 35 °C unter die Umgebungstemperatur senken kann, wodurch Dunkelstrom und Sensorrauschen auch bei längeren Belichtungszeiten stark reduziert werden können.

Die einzigartige Dunkelstromunterdrückungstechnologie kann das Dunkelstromrauschen sogar noch weiter reduzieren. Wenn der Sensor auf -20 °C gekühlt wird, kann das Stromrauschen bis zu 0,00035 e/s/Pixel betragen, was völlig vernachlässigbar ist!

Hinweis: Die ASI2400 Pro Kamera benötigt 1 A Strom von der USB-Schnittstelle. Wenn Ihr PC nicht genügend Strom liefern kann, verwenden Sie bitte ein externes 12-V-Netzteil zur Stromversorgung der Kamera.

USB3.0 & 256 MB DDR3-Speicher
Die ASI2400MC Pro ist mit einer USB3.0-Schnittstelle und einem eingebauten 256-MB-(2 Gbit)-DDR3-Cache ausgestattet, um eine stabile und sichere Datenübertragung zu gewährleisten. Bei langer Belichtung vermeidet dies wirkungsvoll Frame-Dropping und reduziert das durch langsame Lesegeschwindigkeit verursachte Verstärkerglühen erheblich.

Wichtig: externes Netzteil nötig!

Diese Kamera benötigt auch im ungekühlten Betrieb 1 Ampere, was für USB-Buchsen an Computern ein Problem darstellt, denn die sind nur für 900 mA, also 0,9 A ausgelegt.

Ein stabiler Betrieb der Kamera ist daher nur mit einem externen 12-V-Netzteil möglich.

Optimaler Support vor und nach dem Kauf durch Teleskop-Service:

Wir arbeiten selbst mit den Kameras und können Ihnen optimale Beratung bieten. Welche Kamera passt zu Ihrem Teleskop, wie erreichen Sie die optimale Adaption? Teleskop-Service ist einer der größten ZWO-Händler. Durch unsere Kontakte bieten wir auch nach dem Kauf den bestmöglichen Service.

Praxistipp 1 von TS: Integration von 2"-Filtern, 360°-Rotation und Schnellkupplung

Oft wird die Kamera an Korrektoren benutzt, die kein Filtergewinde bieten. Zudem sollten die Filter immer so nah wie möglich an der Kamera eingesetzt werden. Wir bieten Ihnen hier eine Lösung an, die noch viel mehr kann.

2"-Filterhalter unmittelbar vor der Kamera

360°-Rotation für die richtige Wahl des Bildausschnittes

Schnellkupplung - Sie können die Kamera jederzeit vom Fernrohr entfernen, ohne Schrauben und damit Verwickeln der Kabel

Die Adaption ist sehr einfach, die 21 mm lange Adaption von M54 auf M48 wird ersetzt durch:

TSM54a-m48i, TSROTM48-M48 und M48AbstimmA05

Der Adapter TSM54a-M48i wird in die Kamera geschraubt. Dann kommt der Rotator TSRot.. dran. Zwischen den M48-M48-Adapter mit 16,5 mm Baulänge, der im Lieferumfang dabei ist, kommt noch der 0,5-mm-Abstimmring und schon sind Sie mit der Kamera im richtigen Abstand.

Praxistipp 2 von TS: Lagerung von Kameras und Zubehör

Gerade in unseren Breiten sind die Nächte oft sehr feucht. Diese Feuchtigkeit schlägt sich auf Ihrer Kamera, Okular oder Filter nieder, wenn diese ins warme Innere der Wohnung kommen. Gerade gekühlte Kameras sind davon betroffen. Schnell ist eine Foto-Session zu Ende, weil der Sensor vereist.

Eine gute Lagerung ist eine wichtige Vorbeugung gegen Tau und verlängert auch die Lebensdauer.

Nach Gebrauch geben Sie die Kamera gleich in den TS Protect Case und geben Sie etwas Silica-Gel dazu. Während der Lagerung saugt das Silica-Gel die Feuchtigkeit aus der Kamera. Gleichzeitig wird das Eindringen der feuchten Raumluft verhindert. Durch die trockene Lagerung können sich bei gekühlten Kameras sogar die kleinen Trockentabletten teilweise regenerieren. Ihre Kamera oder Ihr Zubehör ist immer in optimalem Zustand für Sie bereit. Das Silica-Gel und den Koffer finden Sie in unseren Produktempfehlungen.

Die Kameras sind nicht luftdicht, wenn also die Kamera am Fernrohr verbleibt, ist sie der Feuchtigkeit ausgesetzt. Die kleine Menge an Trockenmittel in der Kamera kann den Sensor und die Innenseite des Schutzglases zwar für die Aufnahmedauer vor Feuchtigkeit schützen aber nicht für einen tagelangen Verbleib am Teleskop. Feuchtigkeitsprobleme können die Folge sein. Ein einfacher Trick ist, rund um den Okularauszug, an dem die Kamera anmontiert ist, eine Plastiktüte zu spannen und zwar so, dass keine Luft eindringen kann. In der Plastiktüte wird Silica-Gel in einer kleinen Stofftüte deponiert. Damit schaffen Sie auch am Teleskop eine "trockene Klimazone" für die Kamera. Damit können sie die Kamera auch mal für ein paar Tage am Fernrohr belassen für eine mehrtägige Aufnahmesession.

Mittel- und langfristig kann dadurch aber eine ordnungsgemäße Lagerung im luftdichten Koffer mit Silica-Gel nicht ersetzt werden.

Downloads, Treiber:

ZWO stellt Software und Treiber online zum freien Download zur Verfügung.

Software und Treiber für alle ZWO-Kameras

Häufige Fragen rund um ZWO-Kameras:

Der FAQ-Bereich wird laufend von ZWO aktualisiert, hier findet man Antworten auf viele Fragen.

FAQ rund um ZWO-Kameras

ZWO Users Forum

Anleitungen für ZWO-Produkte:

Die Seite wird laufend von ZWO aktualisiert, hier findet man Anleitungen für ZWO-Produkte.

Link zu den Anleitungen

Deutsche Anleitung

Teleskop-Service stellt eine Anleitung in deutscher Sprache zur Verfügung, Sie können das PDF hier herunterladen.

Wie reinige ich meine ZWO Kamera:

Der Hersteller stellt eine englischsprachige Anleitung zur Verfügung gestellt, welche sich mit der Reinigung einer ASI-Kamera und der Regenerierung der Trockenmitteltabletten befasst: Bitte hier klicken

Mit dieser Kamera erzielte astrofotografische Ergebnisse auf Astrobin

Hier finden Sie einige Astrofotografien, die mit diesem Kameramodell gemacht wurden: Link zu Astrobin

Mit dieser Kamera erzielte astrofotografische Ergebnisse auf Astrobin

Hier finden Sie einige Astrofotografien, die mit diesem Kameramodell gemacht wurden: Link zu Astrobin

Industrie-Sensor versus Customer-Sensor - eine wichtige Info von ZWO:

Der größte Unterschied zwischen dem Industrie- und dem Consumer-Sensor ist der Betriebstemperaturbereich, der im Datenblatt des 410 angegeben ist. Die garantierte Betriebstemperatur des Consumer 410 ist -10 °C bis 75 °C, die Industriequalität ist -30 °C bis 85 °C.

Die Bildqualität ist absolut gleich, egal ob man den Consumer- oder den Industrie-Sensor verwendet. Ein Unterschied zwischen Consumer- und Industrie-Sensor ist bei der Astroaufnahme nicht erkennbar. Für die Astrofotografie sind Consumer-Sensoren ideal geeignet. Alles andere ist ein reines Werbeargument.

Alle ZWO Kameras verwenden Consumer-Sensoren. Die Sensoren erfüllen die Ansprüche gehobener Astrofotografie ohne Probleme.

Unser Botschafter Torsten Müller aus Sachsen hat eine schöne Aufnahme erzielt:

NGC 7380 - Zauberernebel

Teleskop: GSRC12Truss - 12"-RC mit Carbon-Gitterrohrtubus

Feldkorrektur: TSRCRED - Flattener und 0,8x-Reducer

Kamera: ZWO ASI2400MC Pro

Filter: Optolong L-PRO 2"

Aufnahmezeiten: 25 x 300 sec (2 h) @ Unity Gain

Wir gratulieren zu diesem tollen Bild!

Frage:
Funktioniert meine Pro Kamera auch ohne extra Stromanschluss, wenn ich die Kühlung nicht einschalte?

Antwort von Teleskop-Service:
Nein, die aktuellen Pro Kameras benötigen immer eine extra Stromversorgung, auch ohne Kühlung.

Sicherheitshinweise: PDF Download
