Prototyp aus Ausstellung: TS-Optics RC16 Pro 406 mm f/8 Ritchey-Chretien Teleskop - Mechanik von CFF

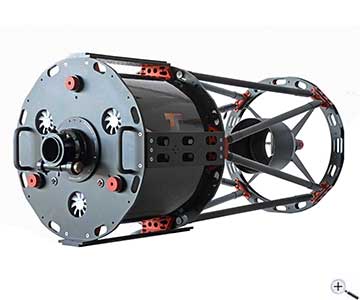

TS-Optics 16" f/8 PRO Ritchey-Chrétien-Teleskop

Dieses hochwertige Teleskop ist das Ergebnis jahrelanger Entwicklungsarbeit. Das Ergebnis ist ein RC-Teleskop im absoluten High-End-Bereich. Auch mit hochauflösenden Sensoren werden die Sterne punktförmig abgebildet. Gerade bei RC-Teleskopen kommt es aber auch auf eine perfekte und ausgereifte Mechanik an. CFF Telescopes stellt für diese ausgewählten Optiken die komplette Mechanik von der Fassung der Spiegel bis zu den einzelnen Tubussegmenten her. Nur selektierten Optiken werden für den Bau der Teleskope verwendet.

Jedes Teleskop ist eine Einzelanfertigung. Die Mechanik wird um die Optik herumgebaut. Das Ergebnis ist ein Teleskop, welches von Anfang an funktioniert und herausragende fotografische und visuelle Resultate bietet, nach dem Motto "the sky is the limit".

Selbstverständlich wird jedes TS PRO RC vor Versand auf der optischen Bank von Teleskop-Service überprüft.

Astrofotografie durch das TS-Optics 16" PRO RC:

RC Teleskope werden hauptsächlich für die Astrofotografie eingesetzt. Bereits ohne Korrektor bietet das RC eine recht hohe Lichtstärke (f/8) und ein großes nutzbares Feld. Sensoren bis etwa 35 mm Durchmesser können ohne Korrektor eingesetzt werden. Sie haben ein reines Spiegelsystem ohne Linsen im Strahlengang. Daher kann also auch das infrarote Licht genutzt werden oder sogar Infrarotfotografie mit geeigneten Filtern betrieben werden.

Das 16" PRO RC hat ein großes ausgeleuchtetes Bildfeld von 65 mm Durchmesser. Auch der Einsatz von Vollformat-Sensoren oder sogar noch größeren Sensoren ist möglich. In diesem Fall empfehlen wir aber Bildfeldkorrektoren. Beide Korrektoren haben an der Teleskopseite das M68x1 Anschlussgewinde.

TSRCFLAT3 - Korrektor ohne Veränderung der Brennweite:
Der Korrektor belässt das Öffnungsverhältnis bei f/8. Sie können also mit der vollen Brennweite fotografieren. Der Arbeitsabstand ab dem kameraseitigen M69x1 Innengewinde ist 89,5 mm. Mit dem Adapter M69A-M48A erhalten sie ein M48x0,75 Anschlussgewinde bei 55 mm Arbeitsabstand, perfekt für DSLR und viele Astro-Kameras.

TSRCRED - 0,8x Reducer und Korrektor für f/8 RC Teleskope
Dieser Korrektor ist extra für RC Teleskope gerechnet. Er verbessert das Öffnungsverhältnis von f/8 auf f/6,4 und verkürzt die Brennweite auf 2598 mm. An der Kameraseite hat der Korrektor das M68x1 Außengewinde. Es steht ein Arbeitsabstand von 82 mm bis zum Kamerasensor zur Verfügung. Sie haben also genügend Platz für alle gängigen Kameras, Off-Axis-Guider und weiteres fotografisches Zubehör.

Anleitungen für die TSRC-Pro-Teleskope

Kurzanleitung für die Inbetriebnahme

Anleitung für die Sekundärspiegelfokussierung (englisch)

Weitere Hinweise finden Die unter "FAQ"

Englisches Video mit deutschen Untertiteln

Teleskop-Service hat zum Thema RC-Kollimierung ein Anleitungsvideo in englischer Sprache mit deutschen Untertiteln erstellt:

♦ TS 16" PRO RC

Antwort von Teleskop-Service:
Was ist der Zweck des Sekundärspiegelmotors, und wie soll er verwendet werden? Es ist allgemein bekannt, dass der Abstand zwischen Primär- und Sekundärspiegel bei RC-Teleskopen von entscheidender Bedeutung ist. Wie uns TS für ein 16" RC-Teleskop mitteilte, beträgt dieser Abstand 900 mm, so dass jede Bewegung des SEKUNDÄRSPIEGELS die optischen Eigenschaften des Teleskops beeinträchtigt. Wir haben einen SELETEK-Controller erhalten, aber wir haben ihn vorerst nicht eingeschaltet, weil wir die optische Leistung des Teleskops nicht beeinträchtigen wollen.
Die Bewegung des Sekundärspiegels über einen Motor wurde vom Verkäufer gewünscht, um eine Feineinstellung des Abstands zwischen M1 und M2 zu ermöglichen?].
[!Ja, das sieht vielleicht kritisch aus, aber das ist nicht der Fall, und manchmal funktionieren unterschiedliche Abstände am besten, z.B. wenn man verschiedene optische Zubehörteile wie Flattener und Reducer verwendet.
Für den Flattener sind 900 mm vielleicht ideal, aber für den Reducer ist ein Unterschied von 0,5 bis 2 mm vielleicht am besten


Frage:
Wir benutzen das Teleskop in einer Remote-Sternwarte und wollen wissen, wann und wie die Heizung benutzt wird und welchen Regler wir benutzen können, um sie einzustellen.

Antwort von Teleskop-Service:
Sie können eine Pegasus Power Box oder einen Controller mit ähnlichen Eigenschaften verwenden. Prüfen Sie, welcher für Ihre Anforderungen am besten geeignet ist.
Die Kabel sollten RCA - RCA (männlich - männlich) sein und mit ihnen können beide Heizungen + Ventilatoren gesteuert werden


Frage:
Bitte senden Sie uns eine vollständige Beschtreibung der optischen Eigenschaften des Teleskops einschließlich der Pläne mit den wichtigsten Abmessungen.

Antwort von Teleskop-Service:
Es gibt keine Optik, die mit der anderen identisch ist, auch wenn es zunächst so aussehen mag.
Am besten wäre es also, den Abstand zwischen M1 und M2 so zu gestalten, dass der Backfokus 400 mm beträgt, wie vom Hersteller (GSO Optics) angegeben.
Sollten Sie aus mechanischen Gründen Probleme damit haben, lassen Sie es uns bitte wissen.


Frage:
Bitte senden Sie uns eine Wartungsanleitung für die Teleskopmechanik und -optik. Es ist wichtig zu wissen, wie man den Sekundärspiegel kollimiert, ohne ihn in eine unerwünschte Richtung zu bewegen oder zu drehen, da er mit dem Motor verbunden ist. .

Antwort von Teleskop-Service:
Die Anleitung, die wir an unsere Kunden verschicken, finden Sie in der Detailbeschreibung. Die meisten der Informationen gelten auch für dieses Teleskop.
Es gibt auch gute Internetquellen für die Kollimation.
Was Sie beachten müssen, ist, dass das Ein- und Ausfahren des Sekundärspiegels nichts mit der Kollimation zu tun hat. Das sind zwei verschiedene Faktoren, die berücksichtigt werden müssen.

Sowohl die M1-Knöpfe als auch die M2-Kollimationsschrauben haben 1 mm/Umdrehung.
