TS-Optics NEWTON Koma Korrektor 1.0x Riccardi Design - 3" Anschluss

TS-Optics 3"-Wynne-Newton-Komakorrektor mit verbesserter Ausleuchtung

Teleskop-Service hat den bekannten Optikdesigner Massimo Riccardi beauftragt, das bewährte Wynne-Komakorrektor-Design weiter zu entwickeln. Das Problem aller Wynne-Korrektoren ist die Ausleuchtung. Durch die Baulänge schattet die Feldlinse des Korrektors ab. So kommen 3"-Wynne-Korrektoren bei f/4-Optiken auf nicht mal 30 mm volle Ausleuchtung.

Das Ergebnis der Entwicklung ist der TS 3"-Wynne-Korrektor mit einer deutlich verbesserten Ausleuchtung bei gleichzeitig hervorragender Schärfe im Feld. Kameras mit Sensoren mit Vollformat und sogar Großformatsensoren können so eingesetzt werden. Gleichzeitig konnten wir den Arbeitsabstand auf 65 mm erhöhen, damit praktisch alle handelsüblichen CCD- und DSLR-Kameras eingesetzt werden können. Der Arbeitsabstand entspricht hier dem Abstand der Mitte der hintersten Linsenfläche zum Sensor, also der Schnittweite, und er ist weitgehend unabhängig vom Teleskop.

Hier sind die Arbeitsabstände, welche direkt von Massimo Riccardi errechnet wurden:

250/4

----- 64 mm

250/5

----- 64,4 mm

300/4

----- 65 mm

300/5

----- 65,2 mm

400/4,5

--- 65,8 mm

Diese Werte liegen sehr nahe beeinander, was erklärt, warum man in der Praxis ohne Qualitätsverlust mit einem einzigen Abstand von 65 mm auskommt.

Die Adaption des Korrektors an das Teleskop:

Der Korrektor hat ein 3"-Gehäuse, jeder Auszug mit 3"-Ringklemmung kann diesen also klemmen. Viele Astrofotografen bevorzugen aber eine Schraublösung und der großzügige Arbeitsabstand von 65 mm ermöglicht diese auch. Die Voraussetzung ist, daß der Auszug ein Innenrohr mit mindestens 76 mm Durchmesser hat. Wir bieten passende Adapter an, mit denen der Korrektor in das Auszugrohr versenkt werden kann, zum Beispiel für Okularauszüge mit dem M82x1-Innengewinde an der Kameraseite.

M82-M68-M48 .. Optisch wirksame Baulänge 9 mm - Übergang auf M48 Gewinde

M82-M68-M68 .. Optisch Wirksame Baulänge 9 mm - Anschluss an der Kameraseite M68x1

Wir können auch, im Zuge unserer Sonderadaptionen, passende Adapter nach Ihren Wünschen fertigen, wir beraten Sie gerne.

Die Vorteile und Ausstattungsmerkmale des TS 3"-Wynne-Korrektors im Überblick:

Durch die kurze Bauweise von unter 100 Millimeter wird die Ausleuchtung deutlich verbessert, gegenüber anderen 3"-Wynne-Korrektoren.

Der Korrektor passt direkt in 3"-Steckhülsen von Okularauszügen - die Adaption ist denkbar einfach.

Durch das praktische M68-Anschlussgewinde sind Verschraubungen mit dem Auszug durch individuelle Adaptionen genauso möglich wie der direkte Anschluss unseres M68-Adapterprogramms, wie zum Beispiel unseren M68-Off-Axis-Guider.

Der Korrektor ist herkömmlichen langbauenden Wynne-Korrektoren mindestens ebenbürtig.

Jede Linse ist mit einer hochwertigen Multivergütung versehen. Es kommt auch bei hellen Sternen zu keinen Reflexen und Geisterbildern.

Das Gehäuse ist CNC-gefertigt und bietet eine saubere Innenschwärzung.

Spotdiagramme mit verschiedenen Newton-Teleskopen:

Newton 250 mm f/4 mit 3"-TS/Riccardi Wynne-Komakorrektor




Newton 254mm f/4,6 mit 3" TS/Riccardi Wynne-Komakorrektor




Newton 300 mm f/4 mit 3"-TS/Riccardi Wynne-Komakorrektor




Newton 300 mm f/5 mit 3"-TS/Riccardi Wynne-Komakorrektor

First Light der Kombination von ONTC1215 und TSKORW3 bei Wolfgang Ransburg

Objekt: Hantelnebel (M 27)

Fotograf: Wolfgang Ransburg
Aufnahmeteleskop: TS ONTC1215 12" f/5 Newton
Feldkorrektur: TSKORW3 3" Wynne Komakorrektor
Filter: Optolong L-eNhance Filter
Aufnahmekamera: ASI 071MC Pro Color Astrokamera
Belichtungszeit: 14x250 Sekunden

"Diese Aufnahme ist ein erster Test und ´first Light´ mit dem neuen ONTC1215 12" f5 Newton von Teleskop-Service. Ich denke, der große Newton wird einen Stammplatz in meiner Sternwarte haben."

Frage:
Wie muss man den Arbeitsabstand messen?

Antwort von Teleskop-Service:

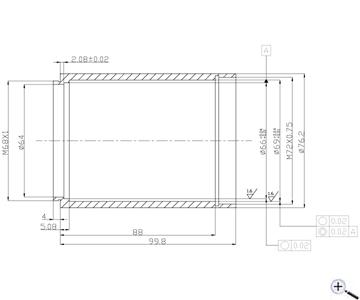

Der Arbeitsabstand wird vom Beginn des Anschlussgewindes am Gehäuse des Korrektors gemessen (siehe Beispielbild):
