Antlia OAG und Filterwechslereinheit

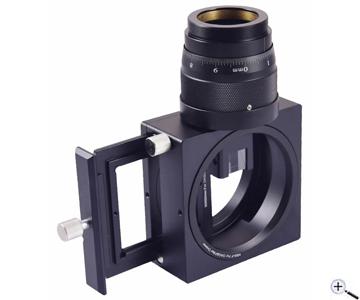

Antlia OAG- und Filterwechslereinheit

Die Antlia OAG- und Filterschubladenkombination ist ein innovatives Zubehör, das eine Filterschublade und einen OAG (OAG bedeutet Off-Axis Guider) integriert. Es ermöglicht Ihnen, Ihr primäres Aufnahmeteleskop für die automatische Nachführung zu nutzen, ohne dass Sie ein schweres zusätzliches Leitfernrohr benötigen. Der OAG verwendet ein kleines internes Auslenkprisma als Spiegel, um einen Teil des vom Teleskop einfallenden Lichts auf Ihre unabhängige Nachführkamera zu reflektieren. Da Nachführkamera und Aufnahmekamera denselben Abbildungsweg nutzen, kommt das System sehr gut mit allen Biegungen und Neigungen zurecht, die in Ihrem Aufbau vorkommen können, und Sie erreichen eine höhere Nachführgenauigkeit als mit einem separaten Leitfernrohr.

Antlia OAG- und Filterschubladeneinheit - Merkmale

Direkt geeignet für Filter in 2"-Filterfassung

Großes 12*12-mm-Auslenkprisma, das die Verwendung eines größeren Nachführkamerasensors und damit eine größere Auswahl an Leitsternen ermöglicht.

Monoblock-Design (einteilig), wobei das OAG-Gehäuse direkt mit der Filterschublade verbunden ist.

Passt problemlos für APS-C-Sensoren und Vollformatsensoren.

Die Gesamtdicke plus die beiden Seitenadapter beträgt 37,5 mm.

Sie ist für Kameras mit 17,5 mm Auflagemaß ohne zusätzliche Adapter geeignet.

Der OAG wurde aus einem einzigen Aluminiumblock CNC-gefräst und bietet eine sehr steife Plattform für die Nachführung.

Hochwertiger Helikalauszug, ein 1, 25-Zoll-Helikalauszug mit einem großzügigen Verstellweg von 10 mm ermöglicht es Ihnen, den bestmöglichen Fokus für Ihren Leitstern zu finden.

Das Prisma kann in der Höhe verstellt werden, um das Gesichtsfeld Ihres Autoguiders besser auszuleuchten. Je kleiner der Bildsensor Ihrer Kamera ist, desto weiter nach unten kann das Prisma eingestellt werden, ohne den Sensor zu beeinträchtigen.

Gewindeadapter mit Ringschwalbe sind mittels Madenschrauben am Gehäuse befestigt, so dass die Adapter um 360° gedreht und arretiert werden können, um sie mit Teleskop und Kamera auszurichten.

Sie können den OAG um 360° drehen, um einen Leitstern zu finden.

Eine große Auswahl an Adaptern wird angeboten, um verschiedene Konfigurationen zu ermöglichen. Antlia OAG umfasst 7 gängige Gewindegrößen: M42, M48, M54, und M68 mit Außen- und Innengewinde für beide Seiten. (kein M42-Innengewinde)

Die Anwendung ist nicht auf ein Instrument einer bestimmten Marke beschränkt.

Filterschieber für runde 50-mm-Filter oder quadratische 50x50-mm-Filter sowie Adapterringe für 1,25"-, 31-mm- oder 36-mm-Filter können separat bestellt werden, ebenso andere Adapter.

Achten Sie darauf, dass der Abstand zwischen dem Prisma und dem Hauptsensor der Kamera genau gleich groß ist wie der Abstand zwischen dem Prisma und dem Guider-Sensor.
