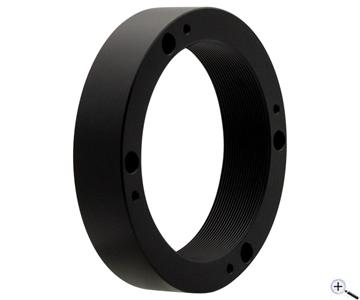

ZWO M54-Adapter für gekühlte ASI-Pro-Kameras
Der ZWO M54-Adapter ist ein Adapter, der speziell für gekühlte ASI-Kameras entwickelt wurde. Anstatt das 20-mm-ZWO-EFW zu verwenden, können Sie den Adapter direkt an den OAG-L anschließen, indem Sie einen 5-mm-Sensorneigungsadapter hinzufügen, um einen Backfokus von 55 mm zu erreichen.

Er hat eine Dicke von 15 mm. Sie können auch einen ZWO 2-Zoll-Filter einsetzen, indem Sie den mitgelieferten M54M-M48F-Adapter verwenden. Dieser Adapter unterstützt auch 2"-Filter von Drittanbietern, die Anforderungen finden Sie im Abschnitt Technische Daten.

Lösungen für 55 mm Backfokus:

Teleskop - ZWO Tilt Adapter - ZWO OAG-L - dieser M54-Adapter - gekühlte ZWO Kamera (Vollformat oder APS-C)
Teleskop - ZWO Tilt Adapter - ZWO OAG-L - this M54 Adapter - ZWO T2 Tilter - gekühlte ZWO Kamera (4/3" oder kleiner)


Montageanleitung
Optionale: Befestigen Sie den Filter über Gewinde am M54M-M48F-Adapter.
Optional: Befestigen Sie diese Filtereinheit am M54-Adapter.
Nehmen Sie 4 Schrauben aus der Verpackung und befestigen Sie damit den M54-Adapter an der Kamera. Die richtigen Löcher befinden sich in der Neigeplatte in der Nähe der Ecken des AR-Schutzfensters.
Entfernen Sie die M48-Platte vom OAG-L.
Richten Sie die Lochpositionen im OAG-L an den kleineren Löchern im Adapter aus und verwenden Sie dann die restlichen 4 Schrauben, um den OAG-L am M54-Adapter zu befestigen.
Bringen Sie die M48-Platte wieder am OAG-L an.
Arbeit erledigt!

Verwendet für Kameras:Gekühlte ZWO ASI Kameras
Ersetzt:20 mm ZWO EFW
Benötigt mindestens:Tiltadapter (5 mm dick) und OAG-L (17,5 mm)
Dicke:15 mm
Äußerer Durchmesser:70 mm
Innengewinde:M54×0,75
Mit dem mitgelieferten Adapter verwendbare Filter:2" Filter
Anforderungen an die Filter:<50,8 mm Durchmesser, <7,5 mm dick (ohne Außengewinde), M48×0,75 Außengewinde (Länge <2,7 mm)
M54 Adapter (15 mm)
M54M-M48F Adapter
8* 5-L8 Schrauben


2" Filter, 5 mm Tiltadapter und OAG-L sind nicht im Lieferumfang enthalten, ebenso wenig ein T2 Tilter
