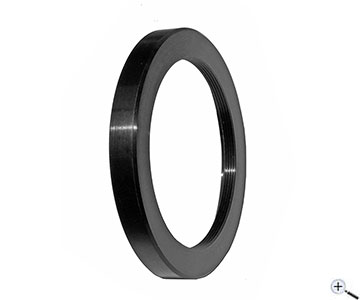

TS-Optics M68 Anschlussadapter an das M85x1 Außengewinde

Anschlussadapter auf das M68x1-Gewinde für Orionoptics UK AG Astrographen und Wynne Korrektor

Orion England liefert leistungsstarke Newton-Astrographen mit hoher Lichtstärke. Die Feldkorrektur wird mit einem 4-Element-Wynne Korrektor erreicht. Dieser Korrektor hat an der Kameraseite ein M85x1-Außengewinde. Von diesem Außengewinde aus stehen Ihnen 79 mm Arbeitsabstand zur Verfügung.

TS-Optics bietet Ihnen mit diesem Adapter einen Übergang an das professionelle M68x1 Zeiss Level Gewindesystem. Die optisch wirksame Baulänge des Adapters ist nur 5 mm. Das ist genau die Länge des M68-Innengewindes. Von diesem Gewinde aus haben Sie also noch 74 mm Arbeitsabstand bis zur optimalen Sensorposition beim Orion-UK Wynne-Korrektor.

Weitere Anschlüsse an die gängigen Gewinde:

M68x1-Außengewinde ... Mit dem Adapter M68a-M68a wandeln Sie das Innengewinde in ein Außengewinde um. Da der Adapter komplett verschwindet, verändert sich der Arbeitsabstand nicht.

M48x0,75-Außengewinde ... Mit dem Adapter M68a-M48a wandeln Sie das M68-Innengewinde in ein M48x0,75-Außengewinde um. Der optisch wirksame Weg des Adapters ist 1 mm, der Arbeitsabstand vom M48x0,75-Anschlussgewinde zur optimalen Sensorposition ist also 73 mm.

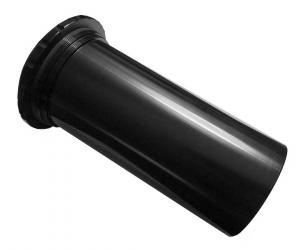

2"-Steckhülse ... Mit dem Adapter TSM68-2inch können Sie auf 2" adaptieren und so den Wynne-Korrektor auch visuell nützen. Der Arbeitsabstand von der 2"-Steckhülse zur Kamera ist 57 mm. Sie können also alle gängigen Kameras verwenden. Mit zwei Abstimmringen M68Abstimm1 reduzieren Sie den Abstand auf 55 mm - ideal für die Adaption von DSLR-Kameras.
