TS-Optics EQ5 Northifier zur Verwendung der EQ5 und ähnliche Montierungen auf hohen Breiten

EQ5 Northifier zur Verwendung von Montierungen auf hohen Breiten

Viele klassische parallaktische Teleskopmontierungen wurden für den Einsatz in den üblichsten geografischen Breiten entworfen, oft bis zum 60. bis 65. Breitengrad. Das hat Sinn, wenn man bedenkt, dass nur wenige Millionen Menschen nördlich von 60 Grad nördlicher Breite leben, und praktisch niemand südlich von 55 Grad südlicher Breite. Daher ist es verständlich, dass das Design vereinfacht wird, indem man die höheren Breiten nicht bedient.

Aus dieser Entscheidung ergeben sich zwei Probleme, die durch den Northifier gelöst werden:

Einige parallaktische Montierungen können schlichtweg auf gewissen geografischen Breiten nicht eingesetzt werden: etwa Teilen von Skandinavien, Alaska, Kanada und dem Norden Russlands.

Selbst bei gemäßigteren Breiten über etwa 45-50 Grad wird der Polhöhenmechanismus mit der größten Verbreitung stark belastet. In diesem drückt eine lange, nur an einem Ende gestützte Schraube auf eine Nase im Mechanismus. Dies geschieht für höhere Breiten mit zunehmend spitzem Winkel, was zu einer Biegebelastung der Schraube führt. Nicht selten verbiegt sich dabei die Schraube und steckt dann manchmal sogar in der Montierung fest, was eine teurere Reparatur erfordert.

Beschreibung

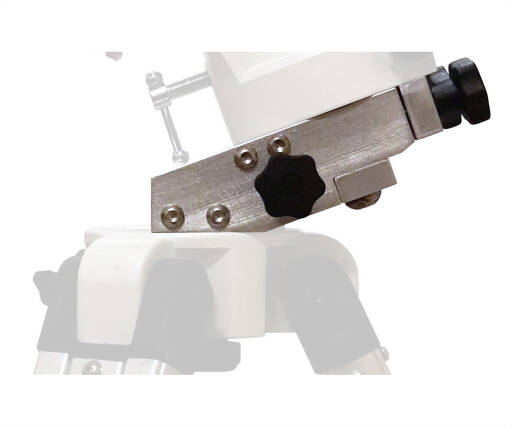

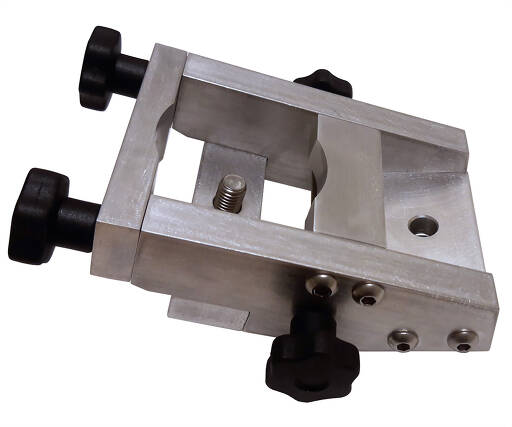

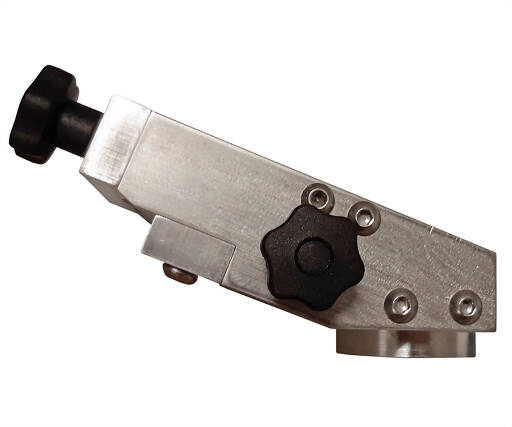

Der Northifier wird zwischen Montierungskopf und Stativ befestigt und neigt dabei die Montierung um zusätzliche 20 Grad nach oben. Das erhöht die maximale geografische Breite, bei der die Montierung eingesetzt werden kann, um eben jene 20 Grad.

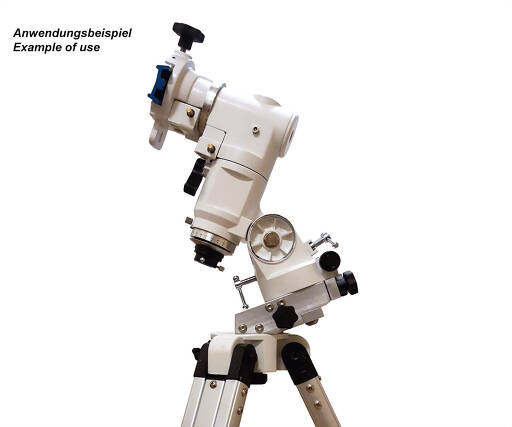

Beispiel: Diese EQ3 Montierung ist an sich auf maximal etwa 64 Grad Breite beschränkt. (Hier gibt es einiges an Variation zwischen verschiedenen Generationen der Montierung.) Mit dem Northifier funktioniert die Montierung bis 84 Grad Breite. Bitte beachte, dass dabei auch die niedrigste mögliche Breite um 20 Grad erhöht wird, so dass die Montierung mit Northifier nicht in der Nähe des Äquators funktioniert.


Zusätzlich ermöglicht es der Northifier, den Polhöhenmechanismus der Montierung weniger stark zu belasten.

Beispiel: Ein Nutzer auf 64 Grad Breite kann mit dem Northifier statt dessen die Montierung auf 44 Grad einstellen, was den Winkel zwischen Polhöhenschraube und Nase im Mechanismus vergrössert und so die Biegebelastung verringert.


Kompatible Montierungen
Der Northifier lässt sich mit vielen verschiedenen parallaktischen Montierungen verwenden. Für die folgenden Montierungen wurde die Kompatibilität getestet:

Celestron: Omni-XLT Montierung (auch bekannt als CG4)

Sky-Watcher: EQ3 (in allen Varianten, auch bekannt als NEQ3 oder EQ3-2.), EQ3 Pro, EQM35, EQ5, HEQ5. Prinzipiell passt der Northifier auch für die AZ-EQ5, aber diese Montierung benötigt keine derartige Hilfe für hohe Breiten.

Vixen GP, GP-DX, GP2, GPD2

Meade LXD-75

Zusätzlich gibt es einige weitere Montierungen, die den selben Anschluss zwischen Montierung und Stativ verwenden. Bei diesen ist es durchaus möglich, dass der Northifier ebenfalls passt. Dies konnte jedoch bis zum Erscheinungsdatum dieser Anleitung noch nicht getestet werden. Kandidaten sind unter anderem die Bresser Exos 2, TS-Optics Astro 5 und Meade LXD55.

Inkompatible Montierungen
Durch den längeren Azimutzapfen auf dem Stativ passt der Northifier leider nicht bei folgenden Montierungen:

Celestron Advanced GT (CG5)

Celestron Advanced VX - diese Montierung hat aber ohnehin eine kräftige Schraube und einen grossen Einstellbereich. Daher braucht sie das Upgrade nicht.

Bedienungsanleitung
Der Hersteller stellt eine Bedienungsanleitung zur Verfügung: EQ5-Northifier-Manual-de.pdf
