LACERTA 1:10-Mikrountersetzung für Skywatcher Crayford-Okularauszüge
Problemlose Montage - der Okularauszug braucht nicht abmontiert zu werden - Untersetzung ist justierbar

Eine 1:10-Mikrofokussiereinheit hat sich in der praktischen Beobachtung und Astrofotografie gut bewährt, sie ermöglicht eine feinfühliges Scharfstellen. Die 1:10-Micrountersetzung von Lacerta können Sie an vielen Crayford-Okularauszügen einfach nachrüsten. Die Nachrüstung erfolgt bei montiertem Auszug - eine Demontage ist nicht nötig. An Zahnstangenauszüge passt die Untersetzung nicht.

Die 1:10-Untersetzung passt an ...
... alle Okularauszüge mit vier Basisschrauben im Abstand 33 mm x 22 mm
... Skywatcher ED Refraktoren, Newtons, Dobsons, Black Line Teleskope
... Vixen ED 80 und ED 100
... Orion USA ED Refraktoren, Newtons, Dobsons
... und viele andere.

Mikrountersetzung







Mikrountersetzung - Umbauanleitung

Werkzeugbedarf:
Innensechskantschlüssel 1,5 mm / 2 mm / 3 mm / Kreuzschraubendreher

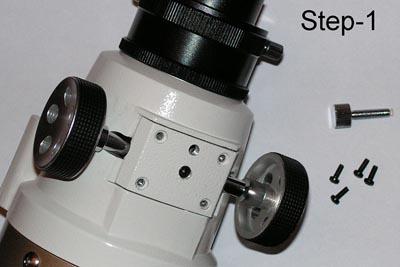

Schritt 1: Orginale Befestigungsschrauben und Bremsschraube entfernen:

Mikrountersetzung Anleitung 1

Schritt 2: Orginale Druckplatte und Welle entfernen

Mikrountersetzung Anleitung 2

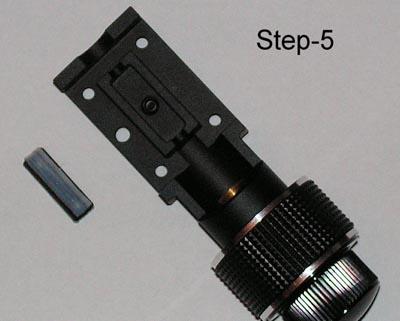

Schritt 3 bis 5: Teflon Polster und Klotzeinheit herausnehmen und aufbewahren

Mikrountersetzung Anleitung 3

Mikrountersetzung Anleitung 4

Mikrountersetzung Anleitung 5

Schritt 6: Teflon Polster und Klotzeinheit in den Mikro Fokussierer einlegen

Mikrountersetzung Anleitung 6

Schritt 7 - 8: Einen Drehknopf der orginalen Welle abschrauben

Mikrountersetzung Anleitung 7

Mikrountersetzung Anleitung 8

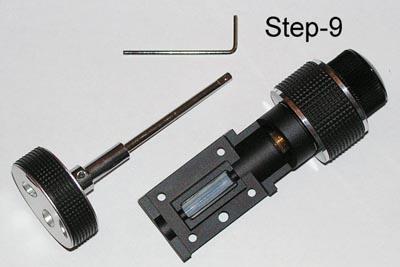

Schritt 9 - 10: die Welle in die Mikro Untersetzung schieben und leicht klemmen

Mikrountersetzung Anleitung 9

Mikrountersetzung Anleitung 10

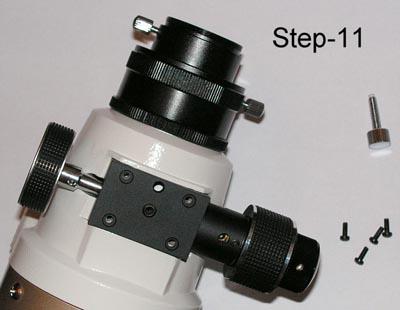

Schritt 11: Mikro Untersetzung mit montierter Orginal Welle am Crayford Auszug befestigen

Mikrountersetzung Anleitung 11

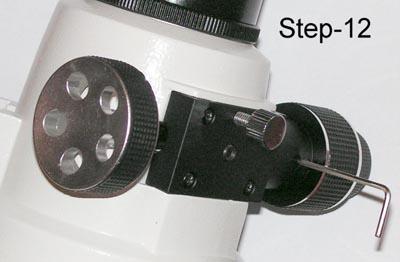

Schritt 12: Lage des Drehknopfes der Mikro Untersetzung überprüfen und vorsichtig fixieren

Mikrountersetzung Anleitung 12

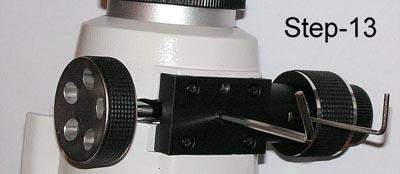

Schritt 13: Feinjustierung - Einstellung

13.a (Linker Innensechskantschlüssel) Druck auf die Druckplatte verringern bis das Auszugsrohr sich händisch frei bewegen lässt. Falls nötig, das Auszugsrohr drehen, um ein optimales Aufliegen der Crayford-Welle zu gewährleisten. Nachher den Druck auf die Druckplatte ganz vorsichtig erhöhen, bis das Auszugsrohr nicht mehr selbstständig heraus- oder hineinrutscht
KONTROLLE-1: Überprüfen Sie, ob der Crayford-Auszug gleichmäßig läuft. Wenn ja, dann den Druck auf die Crayford-Welle erhöhen, bis der Okularauszug den gewünschten Griff und Widerstand erreicht.

13.b (Rechter Innensechskantschlüssel) Falls der Crayford-Auszug noch nicht gleichmäßig läuft, muss das Planetenrad auch eingestellt werden.

Mikrountersetzung Anleitung 13

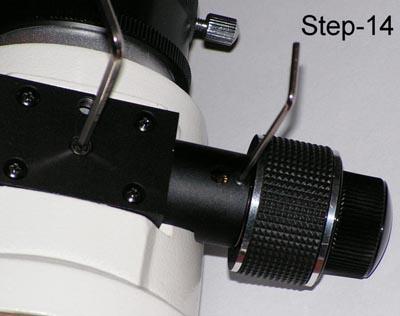

Schritt 14: Planetenradgehäuse mit dem rechten Innensechskantschlüssel minimal lockern

Wie beim Fokussieren bewegen Sie den Crayford-Auszug heraus und hinein, während beide Innensechskantschrauben wechselweise in kleinen Schritten immer fester angezogen werden. Da das Planetenradgehäuse ein leichtes Spiel zulässt, stellt sich die Achse der Mikrofokuseinheit von selbst in die richtige Position ein.

Mikrountersetzung Anleitung 14

Falls die Mikrofokuseinheit noch immer nicht gleichmäßig läuft, bedeutet dies, dass die Crayford-Welle sich verbogen hat, oder der original Gussteil vom Crayford-Auszug größere Fertigungstoleranzen aufweist. Lösen Sie deshalb neuerlich die linke Innensechskantschraube (Druck auf die Crayford-Welle verringern) und variieren Sie die Festigkeit der vier kleinen Kreuzschrauben, mit welchen die Druckplatte eingestellt werden kann (Step-11). Dann wiederholen Sie die Schritte 13 und 14.

Nun sind sie fertig und dem ungetrübten Astro-Spaß steht nichts mehr im Wege.


Weitere Einstellmöglichkeiten:

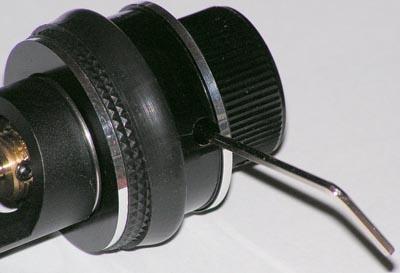

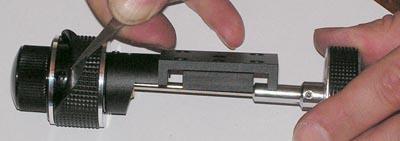

Sehr selten kann es passieren, dass das Fokussierrad an der Mikrofokuseinheit ein kleines Spiel (sog. Luft) hat. Der Grund dafür ist, dass die Befestigungsschraube vom Drehknopf locker ist. Diese Schraube finden Sie unter dem Gummigriff, wie das Foto zeigt:

Mikrountersetzung Anleitung Einstellung

Mikrountersetzung Anleitung Einstellung 2

Mit freundlicher Genehmigung durch Lajos Szantho
