DELTACODE - die ultimative Sternwarten-Teleskopsteuerung

Bei der Entwicklung lag die Philosophie zu Grunde, eine professionelle Steuerung zu erhalten, die robust, zuverlässig, einfach zu bedienen und erweiterbar ist.

Somit hat sich Sideres ohne "Schnick-Schnack" auf das Wichtigste beschränkt, sie ist aber aufgrund der modularen Bauweise für zukünftige Erweiterungen gerüstet. Ein weiterer großer Vorteil der modularen Bauweise besteht darin, die Steuerung optimal auf die Wünsche des Anwenders abzustimmen.

Das Netzteil ist - entgegen vielen anderen Konkurrenzprodukten - im Steuerungsgehäuse schon eingebaut, dadurch minimiert sich die Verkabelung. Die Handsteuerbox ist ergonomisch geformt und besitzt einen Gummikantenschutz. Durch die robusten Kurzhubtasten mit definiertem Druckpunkt ist sie auch mit Handschuhen gut zu bedienen.

Die Merkmale im Einzelnen:

Allgemeine Features:

parallaktischer und azimutaler Betrieb der Steuerung

alle Steckverbindungen sind über hochwertige Rundsteckverbinder mit vergoldeten Kontakten und Verriegelung ausgeführt (außer den genormten PC-Anschlüssen)

Mastermodul:

Mastermodul mit 32-Bit-Hauptprozessor (ARM Cortex-M3)

batteriegepufferte Echtzeituhr

2 serielle Schnittstellen

USB-Schnittstelle

Ethernet-Schnittstelle

Standardisierter ST-4-Autoguider-Anschluss (über interne Optokoppler potentialfrei)

Softwareupdates kostenlos!

Wurde das Alignment bei einer fest aufgestellten Montierung einmal durchgeführt, braucht man diesen Vorgang bei erneutem Einschalten der Steuerung nicht zu wiederholen.

Das Alignment kann auf einen der 278 abgespeicherten hellsten Sterne, aber auch auf sämtliche Messier-, NGC- oder IC-Objekte durchgeführt werden.

Für die GoTo-Funktion umfasst die interne Objektdatenbank alle Messier-, alle NGC- und alle IC-Objekte.

Über die USB- oder serielle Schnittstelle kann das GoTo (über die LX200-Kommandos) auch von Planetariumsprogrammen gesteuert werden, z.B. Cartes du Ciel, Guide 9 usw.).

Leistungsmodul (pro Motor ein Modul):

eigener 32-Bit-Prozessor (ARM Cortex-M3)

42 Volt Motorspannung für schnelle Schwenkgeschwindigkeiten

Motorstrom von 0,3 bis 4,4 Ampere in 1-mA-Schritten einstellbar

Mikroschrittbetrieb mit bis zu 64 Mikroschritten pro Vollschritt

Länge der Start- und Stopp-Rampe in einem großen Bereich einstellbar

diverse Steuereingänge, über Optokoppler geführt (potentialfrei) - je Motor zwei Endschalter und ein Referenzkontakt sowie ein Encoderanschluss

Motor-, Montierungs- und Getriebeparameter abspeicherbar

Wechsel zwischen mehreren Parametersätzen möglich (bei Verwendung der Steuerung an verschiedenen Montierungen)

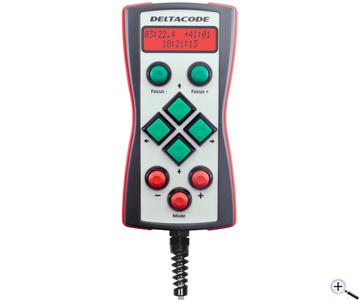

Handsteuerbox:

separate Handbox mit 2×16-Zeichen-LCD und 9 Tasten

Display mit dimmbarer roter Hintergrundbeleuchtung

Taschenlampenfunktion auf der Rückseite über dimmbare rote LEDs

Schutz gegen tiefe Temperaturen (temperaturfest bis -25 °C)

die gesamte Handsteuerbox ist wasser- und staubdicht

Polyurethanummanteltes Anschlusskabel

Gummierter Haftmagnet auf der Rückseite

Handbox-Bedienung in drei Betriebsarten: Richtungstasten für 3 Motoren und Geschwindigkeitswahl, Kurzbefehle, Menüsystem für Objektanwahl und Parametereinstellung

Optionen:

Hochauflösendes Encodermodul für eine oder beide Achsen (zur Eliminierung des Schneckenfehlers)

Geplante Erweiterungen:

Steuerungsmodul für Fokussiermotor

Steuerungsmodul für Feldrotationsmotor

Steuerungsmodul für Kuppelsteuerung

Modul mit regelbaren Gleichspannungsausgängen für Taukappenheizung o. ä.

XL-Version:
Die Steuerung auch in einer XL-Version lieferbar. Die Handsteuerbox und die Module sind gleich. Sie besitzt nur ein stärkeres Netzteil, hat einen Einschubplatz mehr und Anschlußmöglichkeiten für externe Not-Aus-Schalter (z. B. für Sternwarten mit Besucherbetrieb).
