TS-Optics Doppelbefestigung Losmandy Level für GoTo Montierungen - kein DEK Versatz

TS-Optics Doppelbefestigung ohne 90°-Versatz - Losmandy-Level

Eine Doppelbefestigung oder Duale Montierung ist die sicherste Möglichkeit, zwei Teleskope auf einer Montierung zu befestigen. Sie ist der "Huckepackmontage", also der Befestigung eines zweiten Teleskopes auf dem Hauptinstrument überlegen, die wichtigsten Gründe sind:

günstigere Hebelverhältnisse für die Montierung

steifere Befestigung (die meisten Rohrschellen sind mit Filz ausgelegt, was der Steifigkeit nicht gut tut)

höhere Flexibilität - Sie können unterschiedliche Systeme kombinieren

optimales Gleichgewicht - durch Verschieben können Sie die Systeme optimal ausbalancieren

Die Doppel3ST Doppelbefestigung ist ideal für GoTo-Montierungen

GoTo-Montierungen haben meist eine Grundposition für das Teleskop. Eine normale Doppelbefestigung verändert diese Grundposition. In Deklination entsteht ein Versatz von 90°. Die Doppel3ST hingegen hält die Grundposition aufrecht. Die Teleskope haben auf der Montierung die gleiche Position wie ohne Doppelbefestigung, was das Eichen der Montierung erleichtert.

Die Doppel3ST Doppelbefestigung ist unter anderem für folgende Montierungen geeignet:

Losmandy G11, Titan ...

Skywatcher EQ6, EQ8 ...

Celestron CGEM, CGX ...

10Micron GM2000 ...

iOptron CEM60, CEM120 ...

Alle weiteren Montierungen mit Losmandy-Level-Schnellkupplung

Wie bringe ich die Teleskope ins optimale Gleichgewicht?

Mit dieser Doppelbefestigung können Sie auch Teleskope mit unterschiedlichem Gewicht perfekt ins Gleichgewicht bringen. Gehen Sie bitte wie folgt vor:

Befestigen Sie das Gegengewicht an der Montierung.

Befestigen Sie die Doppelbefestigung auf der Montierung

Befestigen Sie die beiden Teleskope und bringen Sie alles grob ins Gleichgewicht. Danach fixieren Sie die Rektaszensionsachse. Die Gegengewichtsstange mit dem Gegengewicht schauen nach unten.

Entklemmen Sie die Deklination und verdrehen Sie die Deklination, bis die Telekope waagrecht sind. Dann verschieben Sie die Teleskope in den Prismenklemmen, bis die Teleskope weder kopf- noch schwanzlastig sind.

Drehen Sie dann die Deklinationsachse, bis die Teleskope nach oben schauen.

Lockern Sie die vier Schrauben, mit denen die Querschiene auf der Prismenschiene befestigt ist und verschieben Sie die Schiene, bis die Teleskope im Gleichgewicht sind. Ziehen Sie dann die Schiene wieder an.

Zum Schluss lockern Sie die Rektaszensionsachse und balancieren Sie alles mit dem Gegengewicht aus.

Nun können Sie jede Position am Himmel anfahren und die Montierung wird immer im Gleichgewicht sein.

Wie kann ich die Position der mittleren Schiene verstellen:

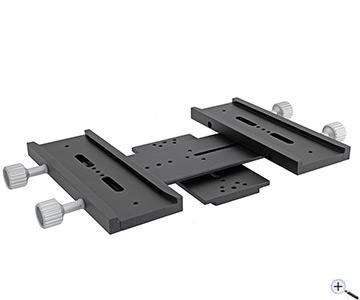

Die Verbindungsschiene der beiden Prismenklemmen hat ein Langloch und M6-Innengewinde. Genau wie die mittlere Schiene, mit der die Doppelbefestigung an der Montierung befestigt wird. Über die M6-Innengewinde und die Langlöcher können Sie die Position der Prismenschiene verändern von der Mitte bis hin zum Rand. Zwei passende M6-Innensechskantschrauben sind im Lieferumfang enthalten.

Wichtiger Hinweis:

Die Prismenklemmen sind justierbar. Sollte eine Klemme nicht senkrecht zur Prismenschiene ausgerichtet sein, kann man sie nach dem Lösen zweier Innensechskantschrauben wieder korrekt ausrichten. Danach werden die Schrauben wieder festgezogen.
