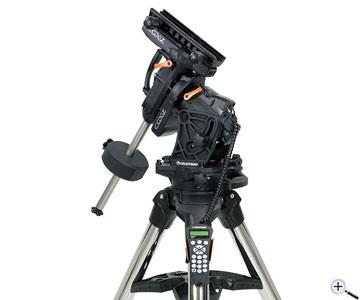

Celestron CGX-L - parallaktische Montierung mit Stativ und GoTo-Funktion

Celestron CGX-L - parallaktische Montierung mit Stativ und GoTo-Funktion

Die CGX-L-Montierung ist der große Bruder der CGX und trägt Geräte bis etwa 34 Kilogramm - das langt auch für die größten Celestron-Teleskope samt Zubehör. Mit einem Eigengewicht von unter 24 kg für die Montierung und 21 kg für das Stativ ist sie dennoch gut transportabel. Dank der großen Tragegriffe ist sie sogar besser zu transportieren als eine vergleichbare, etwas leichtere klassische parallaktische Montierung!

Die CGX-L wurde für kleine Sternwarten und den Remote-Betrieb entwickelt, mit dem Schwerpunkt auf einem guten Verhältnis von Nutzlast zu Eigengewicht, einer kompakten Konstruktion und innovativen Details für den Einsatz von großen Teleskopen, Foto-Equipment und dem aktuellen drahtlosen Zubehör.

Präzise und stabil

Eine Schlüsselrolle kommt dabei den mit 144 mm großzügig dimensionierten Schneckenrädern zu, die einen gleichmäßigeren Lauf auch mit schwerer Teleskopen ermöglichen, sowie der auf 270 mm verlängerte Schwalbenschanzklemme, die auch große Teleskope sicher hält. Für den Remote-Betrieb gibt es optische Sensoren für die Home- und Grenz-Positionen, vereinfachte Einstellungen zum Einnorden und eine verbesserte Kabelführung. Dazu gibt es mechanische und ergonomische Verbesserungen, durch die die Montierung noch stabiler, benutzerfreundlicher und transportabler ist.

Mit der dualen Schwalbenschwanzklemmung für CG-5 (Vixen, Celestron) oder CGE (3-Zoll Losmandy) können Sie problemlos z.B. zwischen kleinen Sonnenteleskopen und großen Schmidt-Cassegrains wechseln. Damit das auch bei der Fotografie Spaß macht, hat die Montierung durchzugsstarke, reaktionsschnelle Motoren erhalten, die über einen stabilen Zahnriemen mit den Achsen verbunden sind. So reagiert die Montierung praktisch sofort auf Steuerbefehle, auch von einem Autoguider. Das Getriebespiel entfällt, und da auch die Schneckenräder angefedert sind, wird das Spiel weitestgehend eliminiert - Sie müssen auch bei größeren Temperaturunterschieden nicht nachjustieren, Schnecken und Zahnräder haben optimalen Kontakt.

Praxisnah

Die großen Schrauben sind griffig, sodass Sie sie auch mit Handschuhen gut lösen oder anziehen können - auch die Polhöheneinstellung wurde überarbeitet, sodass Sie die Montierung sogar bei voller Beladung leicht einstellen können. Ein Polsucher wird optional erhältlich sein, ist aber in aller Regel unnötig: Mit dem All-Star-Polaralign können Sie die Montierung an jedem helleren Stern durch das Teleskop einnorden, und für Perfektion ist das Scheinern dem Polsucher schon immer überlegen. Als Besonderheit können Sie die Montierung auf der Basisplatte des extrabreiten Stativkopfs verschieben - so können Sie den Schwerpunkt perfekt über das Stativ legen, für den ganzen nutzbaren Breitengradbereich von 3 bis 65° nördlicher bzw. südlicher Breite. Die flache Basis lässt sich auch leicht an eigene Säulen adaptieren - eine Zeichnung für einen Adapter finden Sie hier.

Als Foto-Montierung ist sie für den mobilen Einsatz genauso geeignet wie für den Remote-Betrieb. Interne Sensoren (?Switche?) bringen die Montierung selbständig in die Home-Position und vermeiden, dass sie bei Schwenks zu weit fährt und irgendwo anstößt. Die interne Verkabelung dient ebenfalls der Sicherheit: Alle Anschlüsse (Strom, Handcontroller, AUX und Autoguider) sind in der Basis der Montierung und bewegen sich nicht mit.

Leistungsfähige Software

Die Handcontroller kann ganz klassisch über ASCOM und den Handcontroller (mit USB-Anschluss) via PC gesteuert werden, oder Sie verwenden die im Lieferumfang enthaltene Steuersoftware, die gemeinsam mit Planewave Instruments entwickelt wurde. Multipoint GoTo-Modelling, Plate Solving und Steuerung des Fokussierers sind nur einige Funktionen, die Sie normalerweise für den Remote-Betrieb nachrüsten müssen - bei der CGX gehört diese Software zum Lieferumfang. Hier benötigen Sie den Handcontroller nicht, sondern können direkt den USB-Anschluss der Montierung verwenden.

Die Eigenschaften und Merkmale der CGX-L

Gesteigerte Nutzlast von 34 Kilogramm, hervorragendes Verhältnis von Traglast zu Eigengewicht

Zusätzliche AUX-Buchsen und Autoguideranschluss an der Dec-Achse für besseres Kabelmanagement

144 mm große Schneckenräder, um auch schwere Lasten besser und genauer nachzuführen

270 mm lange Schwalbenschwanzklemmung, um auch große Teleskope besser zu unterstützen

Stahlstativ mit 70 mm dicken Beinen und größerem Spreizwinkel für stabileren Stand

Neue Zubehör-Ablageplatte für drei 1,25"-Okulare, zwei 2"-Okulare und einem aufrechten Halter für Tablet oder Smartphone

Schwerlast-Gegengewichtsstange aus Edelstahl mit 31,5 mm Durchmesser für große Gegengewichte

Ein Gegengewicht (10 kg) bereits enthalten

Optional erhältlicher Polsucherspeziell für CGX und CGX-L als Alternative zum softwaregestützten All-Star Polar Align

Unterstützt drahtlose und kabelgebundene Steuerung mit Zubehör wie StarSense AutoAlign und SkyPortal WiFi-Modul (separat erhältlich)

Eigenschaften der Montierung

Kompakter, niedrigbauender Montierungskopf für mehr Stabilität und bessere Transportabilität. Stabiler und steifer mit kürzerer Ausschwingzeit.

Verbesserte Motoren mit mehr Drehmoment, für besseres Schwenken und Nachführen auch bei großer Zuladung

Schwerlast-Zahnriemen minimieren das Getriebespiel und ermöglichen kurze Reaktionszeiten auch bei schwerer Zuladung

Sichtfenster in den Motorgehäusen zeigen die Aktivität der Antriebe

Angefederte Schneckenräder aus Messung und Edelstahl reduzieren die Friktion und erhöhen die Passgenauigkeit

Interne Verkabelung, Strom und untere Anschlussbuchsen bewegen sich nicht mit, wenn die Montierung schwenkt

Home- und Begrenzungs-Switche - interne Hardware-Stops für R.A. und Dek, um Kabelgewirr und Kollisionen mit dem Stativ zu vermeiden

Interne optische Sensoren auf beiden Achsen für einfachen und sicheren Remote-Betrieb

Home-Sensoren ermöglichen es, dass die Montierung immer in die Startposition fahren kann, egal in welcher Position sie vor dem Unterbrechen der Stromversorgung stand

Limit-Sensoren unterbrechen Nachführung oder Schwenks automatisch, bevor die mechanischen Anschläge erreicht werden

Beinhaltet die ausgeklügelte PWI Steuersoftware, die gemeinsam mit Planewave Instruments entwickelt wurde. Beherrscht multi-point Go-To Modeling, Fokussieren und Plate Solving. Es ist keine weitere Steuersoftware nötigt, was Ihnen hunderte Euros spart!

Software-unterstütztes Einnorden: "All-Star Polar Alignment" ermöglicht schnelles und sehr genaues Einnorden. Nutzen Sie beliebige helle Sterne, ohne zusätzliches Zubehör oder Apps.

Position des Montierungskopfes auf dem Stativ ist anpassbar, um den schwerpunkt optimal über dem Stativ zu platzieren und den großen Breitengradbereich von 3-65° optimal auszunutzen

Duale Schwalbenschwanzaufnahme für CG-5/EQ/Vixen und CGE/3" Losmandy

Führt bis zu 20º beiderseits über den Meridian nach, unterstützt SkyPortal WiFi und StarSense AutoAlign Module.

Stativbeine können zusammengeklappt werden, ohne die Zubehörablage vorher zu entfernen.

Überarbeitetes Stativ mit größerem Spreizwinkel für mehr Stabilität. Die Minimalhöhe des Stativs wurde auf vielfachen Wunsch abgesenkt

Verbesserte Ergonomie

Zwei Griffe zum leichteren Transport und Aufbau

Griffige Klemmen für die Schwalbenschwanzklemmung

Innovatives und verbessertes System zum Einnorden

Überarbeiteter Einstellmechanismus für die Polhöhe, auch bei vollbeladener Montierung. Ein stationärer Einstellknopf für die Polhöhe mit einem neuentwickelten Verbindungssystem verringert die Reibung beim Einnorden der Montierung. Eine überarbeitete Azimut-Einstellung mit reibungsarmen Teflon-Lagern erleichtert das Einnorden einer vollbeladenen Montierung.

Gut ablesbare Breitengrad-Skala

Elektronik

NexStar+ Handcontroller mit USB-Anschluss

USB 2.0 Buchse zum direkten Anschluss an einen PC mit der PWI-Software

2 Autoguider-Anschlüsse für optimales Kabel-Management

PEC-Sensor, PPEC Ready - für automatische Korrektur des periodischen Schneckenfehlers

12-V-Stromanschluss

Interne Real Time Clock (Echtzeituhr)

So funktioniert die Einnordung ohne Polsucher:

0. Wichtig ist, daß das Eichobjekt sehr genau im Süden ist.
1. Fernrohr genau waagrecht aufstellen
2. Polhöhe möglichst genau einstellen
3. Ort, Zeit und Datum müssen genau stimmen
4. Einschalten und Grundposition (auch sehr genau machen)
5. Quick Align machen (Alignment ohne Eichsterne)
6. Dann das Ziel genau im Süden anfahren und mit Polhöhen- und Azimut-Feineinstellung zentrieren.
7. Danach Aus/Einschalten
8. Danach normale 3-Sterne-Ausrichtung

Anleitung

Für diese Montierung steht eine Anleitung als PDF zur Verfügung, herunterladen kann man sie hier: CGX-L_5_lang.pdf

Frage:
Wie stelle ich den Schneckentrieb bei der CGX-L ein??

Antwort von Teleskop-Service:
Manchmal verstellt sich der Abstand der Schnecke zum Schneckenrad, z.B. während eines ruppigen Transportes. Das merkt man z.B. in der Deklination, wenn beim Autoguiding eine Überkorrektur passiert, der Stern springt. Man kann aber den Abstand leicht fixieren und den Schneckentrieb einstellen, das klappt in Dek und in RA:

Man muß nur den Zahnriemen soweit entspannen das man mit dem Daumen die Schneckenwelle frei drehen kann. Mittig am Motorhalter (zwischen Motor und Schneckenwelle) ist eine Stellschraube und eine Arretierschraube. Diese bräuchten nur ein Tröpfchen Locktide 243 Mittelfest. Man kann also je eine Schraube herausdrehen, mit Locktide versehen und wieder eindrehen. Gleichzeitig die Schneckenwelle mit dem Daumen drehen und dabei die Stellschraube für das Spiel drehen lässt sehr einfach, sicher den besten Wert erfühlen.



Frage:
Leichte Schleifgeräusche beim manuellen Verstellen - ein Problem??

Antwort von Teleskop-Service:
Die Verkabelung bei der CGX und CGX-L ist ja innen. Die Kabelstränge werden in einem Kunststoffnetzschlauch zusammen geführt. Auch leichteste Bewegungen werden so rel. laut übertragen - das Ganze ist jedoch vollkommen zu vernachlässigen. Mittig auf der Schwalbenschwanzklemmung ist ein Plastikdeckel mit Pfeil. Diesen kann man einfach öffnen, dann kann man die Kabel sehen und evtl. ein paar Millimeter anheben oder zurück drücken.


Frage:
Kann ich mit einer Doppelbefestigung (Dual Mount) arbeiten??

Antwort von Teleskop-Service:
Ja, jede Celestron GoTo Montierung kann auch mit einer Doppelbefestigung, wo die Teleskope ja um 90° verdreht befestigt werden, betrieben werden.

Die Software hat die Option (OTA Orientation), diesen Menuepunkt finden Sie entweder unter Utilities oder unter Einstellungen. Da können Sie auswählen, ob der Tubus nach Norden (Standardeinstellung) oder nach Osten oder Westen zeigt, wenn die Montierung in der Grundposition ist. Die Grundposition haben Sie, wenn die Indexmarken in Übereinstimmung sind.

Sicherheitshinweise: PDF Download
