Fotografieren Sie durch Ihr Teleskop oder Spektiv
Das ProblemBei den meisten digitalen Kameras ist das Objektiv nicht auswechselbar. Wenn man mit so einer Kamera durch ein Fernrohr fotografieren möchte, kann man erstens keinen T2-Ring verwenden und braucht zweitens immer ein Okular, sonst entsteht kein Bild.
Die LösungDie Digiklemme ermöglicht den problemlosen Anschluss der Kamera direkt an das Okular. Kein weiterer Adapter ist mehr nötig. Zur Befestigung an der Digiklemme wird das Anschlussgewinde für Fotostative benutzt, welches jede Kamera hat.
Eine schonende Ringklemmung aus Moosgummi umschließt das Okular. Wenn die Kamera und das Okular miteinander verbunden sind, wird die Einheit einfach in das Fernrohr gesteckt und schon kann es los gehen.
Etwas weiter unten erklären wir Schritt für Schritt, wie die Digiklemme1 optimal genutzt wird, es ist sehr einfach.
Für welche Kameras ist die Digiklemme 1 geeignet?
Die Digiklemme1 ist für alle Kameras, Videokameras oder Fotoapparate geeignet. Die einzige Voraussetzung ist, dass die Kamera einen Anschluss für Fotostative hat und nicht viel schwerer als 500 Gramm ist.
Für welche Instrumente ist die Digiklemme 1 geeignet?
Die Digiklemme kann an alle Teleskope mit 1,25"-Okularen angeschlossen werden. Ebenso unproblematisch ist der Anschluss an Spektive, Mikroskope und so weiter.
Ein Metallring umfasst das Okular schonend und wird durch eine Rändelschraube zusammengezogen. Alle Okulare mit einem Außendurchmesser von 30 mm bis 40 mm können verwendet werden. Mit Unterlegen können auch schmalere Okulare verwendet werden.
So einfach ist das Arbeiten mit der Digiklemme1 von TS-Optics:
Befestigen Sie das Okular an der Digiklemme mit der Klammer
Zwei Klammern sind bei der Klemme dabei. Wählen Sie einfach die geeignete Klammer aus, die zu Ihrem Okular passt. Nehmen Sie dabei das Okular mit der längsten Brennweite, welches Sie zur Verfügung haben.
Die Klammer soll sich satt um das Okular schließen. Die Innenbeschichtung aus Moosgummi sorgt für einen sicheren Halt und verhindert, daß das Okular verkratzt wird. Sie können die Befestigung mit der Rändelschraube gut anziehen.
Die Augenlinse muß Richtung Längsloch zeigen. Eine Gummiaugenmuschel (falls vorhanden) sollte abgezogen werden, so kommen Sie später mit dem Objektiv näher zum Okular.
Befestigen Sie die Kamera an die Digiklemme
Mit der beigefügten Fotoschraube können Sie Ihre Kamera über das Innengewinde (Fotostativanschluss) bequem auf die Digiklemme befestigen.
Das Objektiv der Kamera sollte Richtung Okular ausgerichtet sein (siehe Bild links).
Befestigen Sie nun das Okular an Ihrem Teleskop oder Spektiv, sofern es nicht fest verbaut ist.
Danach schalten Sie bitte die Kamera ein. Bei einigen Kameras fährt das Objektiv aus, das ist wichtig für den nächsten Schritt.
Tipp von Teleskop-Service: Eine kleine Hilfe ist, wenn die Tragegurten der Kamera abgenommen werden, die verfangen sich sonst recht leicht und sind eher störend.

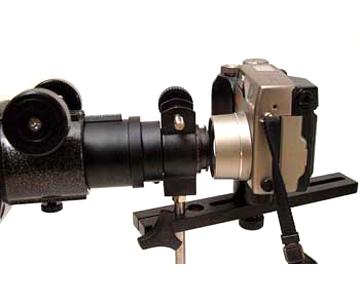

Führen Sie die Kamera möglichst nah an das Okular heran
Die Digiklemme 1 hat ein Längsloch, über dieses Längsloch können Sie die Kamera nach vorne schieben. Damit bringen Sie die Kamera so nah wie möglich an das Okular.
Den Höhenversatz stellen Sie ein, indem Sie die Sternschraube (Bild links unten) lockern und das Okular in der Klammer einfach nach oben oder unten verstellen. Wenn Sie die richtige Höhe erreicht haben, können Sie die Schraube wieder anziehen.
Kameras mit seitlich liegenden Objektiven: Nicht jede Kamera hat das Objektiv genau in der Mitte. Dieser seitliche Versatz lässt sich leicht ausgleichen, indem man die Basis mit dem Längsloch einfach seitlich verdreht. Damit verschiebt sich die Kamera ebenfalls und man gleicht so den Abstand aus.
Diese Anpassung müssen Sie nur 1x machen, die Einstellung bleibt erhalten.
Praxistipps von Teleskop-Service:
♦ führen Sie die Kamera immer möglichst nah an das Okular heran, das bringt Gesichtsfeld
♦ fahren Sie die interne Vergrößerung der Kamera hoch, damit optimieren Sie das Gesichtsfeld
♦ schalten Sie, wenn möglich, den Autofokus der Kamera aus, stellen Sie immer über die Scharfstellung des Instrumentes scharf.
♦ nehmen Sie ein möglichst langbrennweitiges Okular mit einer großen Augenlinse.
♦ wenn Ihre Kamera eine Zeitverzögerung hat, verwenden Sie diese bitte. Durch das Drücken auf den Auslöseknopf entstehen Erschütterungen, die die Schärfe des Bildes beeinträchtigen. Während der Zeitverzögerung können diese Schwingungen abklingen. Eine Fernauslösung oder ein Drahtauslöser erfüllt aber einen ähnlichen Zweck.
Anleitung:
Wir stellen eine Anleitung in deutscher Sprache als PDF zur Verfügung, Sie können sie
hier herunterladen.
