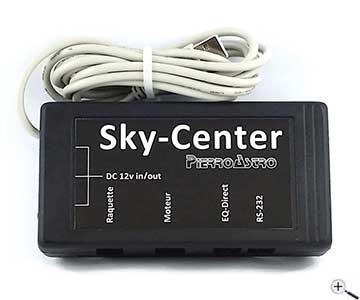

Pierro Astro SkyCenter Interface

Das SkyCenter Interface ist ein völlig neuer Schnittstellenadapter für Amateurastronomen. Es ist mit Qualitäts-Bauelementen in Frankreich entwickelt und hergestellt und verspricht nicht nur eine große Anzahl von Funktionen, sondern auch eine sehr einfache Bedienung. Die Schnittstelle (RS232-COM-Port oder EQMOD) erlaubt die Fernbedienung fast aller auf dem Markt befindlicher Montierungen. Die Stromversorgungsbuchsen sind eine große Hilfe, um andere 12-V-Geräte anzuschließen und alles zusammen zu versorgen.

Wozu dient das SkyCenter Interface?

♦ Der Steuerung der gleichstrombetriebenen Fokusmotoren der Typen JMI, SkyWatcher, Orion accufocus und allen anderen Gleichstrommotoren bis maximal 2 A
♦ Der Steuerung der Fokusschrittmotoren Typ Robofocus (mit 9-poligem D-Sub-Stecker) und praktisch allen anderen auf dem Markt befindlichen Schrittmotoren mit 4, 5 oder 6 Anschlüssen bis maximal 2 A (Anschlußschemata in der Dokumentation)
♦ Der Steuerung der Skywatcher und Orion Montierungen via EQMOD (EQ8, AZ-EQ6, AZ-EQ5, HEQ5, EQ6, Atlas, Sirius, etc…)
♦ Der Steuerung via Standard-RS232-Schnittstellen für praktisch alle Montierungen oder anderes erhältliches RS232-Zubehör
♦ 3 Stromversorgungsanschlüsse 9-18 V (12 V empfohlen): 1x Eingang zur Versorgung des Interfaces und 2x Ausgang, um z.B. Ihre Montierung und Ihre CCD-Kamera zu versorgen
♦ Als Option erhältlich ist eine Handsteuerbox, die ein manuelles Fokussieren erlaubt (optional auch mit Zusatzfunktionstaste)
♦ Eine USB-Schnittstelle mit Hochleistungs-Treibern, die mit allen neueren Windows 32- und 64-Bit Betriebssystemen kompatibel ist (7, 8, 8.1, 10 …)
♦ Zur Steuerung von Fokusmotoren (Schritt oder DC) mit ASCOM-Treibern, die zu jeder Fokussiersoftware kompatibel sind
♦ Eine Mini-Fokussier-Software „FineFocus“, die eine einfache motorisierte Fokussierung erlaubt.

Was unterscheidet SkyCenter von anderen Interfaces?

♦ Ein einfach zu installierender und leistungsfähiger Treiber für alle Windows-Betriebssysteme
♦ Die Verwendung von RJ-Steckern (wie beim Telefon), welche eine sicherere und einfacher auszutauschende und zu wartende Verbindung ergeben als D-Sub- oder andere Stecker
♦ Die große Zahl der zur Auswahl stehenden Optionen und der fast unendlichen Menge von Zubehör, welches man mit diesem Interface verwenden kann
♦ Die Steuerung von praktisch allen Arten von Motoren, ohne das Interface zu wechseln
(Gleichstrom (DC), alle Typen von Schrittmotoren, Robofocus)
♦ Die Steuerung der Beschleunigung und des Bremsens des Motors für die langen Verfahrwege von Okularauszügen, wobei das volle Drehmoment ausgenützt werden kann
♦ Die kontinuierliche Speicherung der Position des Motors im System, die eine reproduzierbare Nutzung der Fokusposition(en) erlaubt, unabhängig davon, ob man den Motor mit der Handbox oder über Software steuert (auch nach einem System-Crash oder anderen unvorhergesehenen Ereignissen)
♦ Die kontinuierliche Speicherung der letzten Bewegungsrichtung, um die Backlash-Informationen anzuwenden (auch nach einem System-Crash oder anderen unvorhergesehenen Ereignissen)
♦ Die Möglichkeit, die Ansteuerung des Motors beliebig auszuwählen (Frequenz, Drehmoment, Schritt- oder Halbschrittbetrieb, Beschleunigung, etc…)
♦ Eine Vereinfachung des Anschlusses für den Benutzer: Wenn Sie die Belegung der Anschlußdrähte Ihres Schrittmotors nicht kennen, können Sie unserer Dokumentation folgend eine andere Anschlußbelegung im Treiber konfigurieren
♦ Die Möglichkeit, sich selbst eine Handsteuerbox für das Interface zu bauen
♦ Die Möglichkeit, die Funktionalitäten zu aktualisieren, indem Sie einfach die neuen ASCOM-Treiber herunterladen, ohne die Notwendigkeit, Firmware updaten zu müssen.
♦ Die Möglichkeit, die Geschwindigkeit von Gleichstrommotoren zu reduzieren und sie im simulierten Schrittmotormodus laufen zu lassen, wodurch sich eine sehr hohe Genauigkeit der Fokussierung ergibt.
♦ Der Ersatz der Schnittstellen USB-EQ6 oder USB-HEQ5 durch die EQMOD-Verbindung, wodurch ein USB-Port des PC eingespart wird *
♦ Die RS232-Verbindung erlaubt mit jedem beliebigen Gerät oder Montierung via RS232 zu kommunizieren (Celestron, Meade, Takahashi, iOptron, SkyWatcher, Vixen, Astro-Physics etc)*
♦ Ein direkt im Gehäuse integriertes USB-Kabel verhindert eventuelle Kurzschlüsse oder den Verschleiß des interfaceseitigen USB-Ports. Das Kabel ist, falls nötig, gegen ein kürzeres oder neues auswechselbar.
♦ Ein permanenter Kundendienst durch den Hersteller Pierro-Astro, die Software, die vollständig von Pierro-Astro entwickelt wurde mit der Möglichkeit, Funktionen hinzuzufügen oder „Bugs“ schnell zu korrigieren - alles in Europa (Frankreich) und nicht irgendwo in Übersee.
♦ Die Möglichkeit, uns zu fragen, ob die eine oder andere Funktion in den Treibern hinzugefügt werden kann. Wir von Teleskop Service sind fast täglich mit Pierro Astro in Kontakt.
♦ Die Vereinfachung der Verkabelung: Mit einem einzigen kleinen Gerät (128x68x28 mm) verfügen Sie gleichzeitig über Schnittstelle zur Montierung und zum Fokusmotor sowie Stromversorgungsbuchsen und einen USB-Port
♦ Ein einziges Interface ersetzt den Kauf eines Interfaces für einen DC-Motor plus ein Interface für einen Schrittmotor plus ein RS232-Interface plus ein EQMOD-Interface – eine wesentliche Ersparnis
♦ Die drei Standard-Stromanschlüsse (5,5/2,1 mm) verhindern das Risiko unsicherer Basteleien. Von einer einzigen Batterie oder einem Netzgerät aus versorgen Sie das Interface und von dort Ihre Montierung, Ihre DSLR- oder CCD-Kamera
♦ Der Vorteil eines Produkts aus 100 % europäischer Produktion mit kundenfreundlicher Software und dem Kundendienst in Frankreich.
♦ (die RS232-Schnittstelle und EQMOD sind nicht gleichzeitig verwendbar)

Optionen

♦ Handsteuerbox: nicht unbedingt nötig, erhältlich mit 2 Tasten (Fokus +/-) oder mit 3 Tasten, wobei für die dritte eine Funktionsbelegung im Treiber ausgewählt werden kann
♦ Die Kabel sind 1 m lang, außer anders spezifiziert
♦ RS232-Kabel: Wir führen eine große Auswahl an RS232-Adapterkabeln für die meisten Montierungen. Kontaktieren Sie uns, wenn Ihres nicht dabei ist
♦ EQMOD / EQ-Direkt Kabel: Sie können wählen zwischen Kabel für EQ6/NEQ6/Atlas EQG (D-Sub 9 Stecker) und Kabel für EQ8, AZ-EQ6, AZ-EQ5, HEQ5, NEQ5 Goto, NEQ3 Goto
♦ Motorkabel: Wir haben Kabel für JMI (Type Audio-Klinke 3,5 mm), für Skywatcher und Orion (RJ9 mit 4 Kontakten), Kabel für Robofocus (D-Sub-9-Buchse) und wir können auch Kabel nach Kundenwunsch liefern (gemäß Ihrem Anschlußplan)
♦ Stromversorgung: Sie können wählen zwischen einem Netzgerät oder einem 3 m langen Zigarettenanzünderkabel
♦ Zusatz-Stromversorgungskabel (1 oder 2 Kabel): Um Ihre Gerätschaften anzuschließen, können Sie wählen zwischen 5,5/2,1 mm Hohlsteckverbindung (Plus in der Mitte) oder für AZ-EQ6 und AZ-EQ5 Montierungen oder für die AZ-EQ8 Montierung. Wir können auch Stromversorgungskabel nach Maß anfertigen, wenn erforderlich
♦ Installation: Kostenloser Software-Download HIER

Wichtige Hinweise:

Neuerdings verkaufen wir die Version 1.1 des SkyCenters mit folgenden wichtigen Änderungen:

♦ Die LED leuchten nicht mehr nach dem Einstecken, sondern nur bei einer ASCOM-Verbindung. Das Verhalten läßt sich aus dem ASCOM-Treiber heraus einstellen.
♦ Am EQMOD-Port hat der Pin 4 nun 3,3 V, statt nicht angeschlossen zu sein, und darf daher nicht mit dem HC-Port einer Skywatcher-Montierung verbunden werden.
♦ Am RS232-Port hat der Pin 3 nun 3,3 V, statt nicht angeschlossen zu sein, und darf daher nicht mit dem RS232-Port der Montierung verbunden werden.

Warum 3,3 V Ausgangsspannung?

In der nächsten Zeit möchte Pierre Astro sehr preisgünstige GPS-Module anbieten, die direkt an den RS232- oder EQMOD-Ausgang des SkyCenters angeschlossen werden. Jede andere Hardware mit entsprechendem Bedarf kann diese Spannung ebenfalls verwenden.

Downloadlinks

ASCOM-Treiber für SkyCenter: Hier klicken (externer Link)
