TSQ-100ED Quadruplet-Apo mit fix eingebauter Feldkorrektur
Der 100-mm-f/5,8-Quadruplet-Apochromat aus der TS Flatfield APO-Reihe ist bei Astrofotografen sehr geschätzt. Die Abbildung ist durch das FPL53-Objektiv mit Luftspalt frei von Farbfehlern und bietet einen sehr guten Kontrast. Durch den eingebauten Korrektor ist das Feld perfekt geebnet. Sie werden von Anfang an eine gute Sternabbildung im Feld haben, ohne mühsame Suche nach Korrektoren und dem richtigen Abstand.
Obwohl der Apo für Astrofotografie optimiert wurde, wird er auch visuell eine gute Leistung bieten. Die Sterne sind knackscharf und werden ohne Farbfehler abgebildet. Die Abbildung bleibt bis ca. 300fach scharf und kontrastreich. Der Arbeitsabstand ist für 1,25" Zubehör geeignet.
Der photographische 4"-Rack&Pinion-Auszug:
Der CNC-Auszug ist optimiert für die Fotografie und verträgt eine Zuladung bis 8 kg. Die Verstellung des Auszugsrohres erfolgt über Zahntrieb. Die Konstruktion des Auszuges ist dem Starlight Feather Touch nachempfunden. Neben 2"- und 1,25"-Steckhülsen steht Ihnen noch ein M82x1-Außengewinde für Schraubadaptionen zur Verfügung. Passende Adapter z.B. auf das M68x1-Gewinde werden selbstverständlich angeboten.
Ausstattungsmerkmale und Vorteile:
♦ FPL53-Triplet-Objektiv (Glas von Ohara, Japan)
♦ Integrierter Flattener mit optimiertem Abstand zum Objektiv vom Werk aus für optimale Feldschärfe
♦ 4"-CNC-Zahntrieb-Okularauszug - Zuladung bis 8 kg
♦ Das System ist frei von störenden Reflexen
♦ Objektiv und Korrektor sind justierbar - werden optimal justiert ausgeliefert
♦ Jeder Quadruplet-Apo wird vor dem Versand überprüft und die Optik getestet
Ein erstklassiger Apochromat für Astrofotografie:
Unser Ziel war, eine kompromisslose Abbildungsqualität auf der Achse UND im Feld zu erreichen und zwar ohne zusätzliche Flattener oder Korrektoren. Der Korrektor muß fix eingebaut sein und natürlich im optimalen Abstand zum Objektiv sein. Dies wird durch einen optionalen Flattener kaum erreicht. Zudem muß der Apochromat mechanisch solide und leicht justierbar sein. Das ist mit dem Flatfield-Apo gelungen.
Der Okularauszug muß stabil sein und vor allem für schwere Kameras ausgelegt sein. Durch die Zahntriebverstellung kann auch schweres Zubehör verwendet werden. Die Klemmung erfolgt sicher durch Blockierung der Verstellung.
Anschluss von Kameras mit dem Auflagemaß von 55 mm
Der einfache Weg ist über die 2"-Steckhülse. Mit dem Adapter TSFA240 bekommen Sie einen T2-Anschluss und mit dem Adapter TSFA2M48 bekommen Sie einen M48-Anschluss für Kameras mit größeren Sensoren. Sie können problemlos scharfstellen. Beide Adapter haben ein 2" Filtergewinde, zum Beispiel für Nebelfilter.
Viele Sternfreunde bevorzugen eine Schraubadaption. Der Apo bietet dafür ein M82x1-Außengewinde. Wir empfehlen folgende Adaption für eine angenehme Fokusposition. Mit der Adaption gehen Sie nicht zu früh auf das M48-Gewinde und vermeiden Abschattung mit großen Sensoren.
♦ M82i-M68a – Länge 10 mm
♦ TSVM6840 – M68 Verlängerung – Länge 40 mm
♦ M68i-M48a – Länge 5 mm
Anstelle der 40mm langen M68 Verlängerung können Sie einen Filterschieber, ein Filterrad oder einen Off Axis Guider einbauen.
Mit diesem Teleskop erzielte astrofotografische Ergebnisse auf Astrobin
Hier finden Sie einige Astrofotografien, die mit diesem Teleskopmodell gemacht wurden:
Link zu AstrobinVisuelle Beobachtung durch den Apo:
Der 100-mm-Quadruplet ist für die Astrofotografie optimiert. Er wird aber auch bei der visuellen Beobachtung sehr gute Resultate liefern und erlaubt Vergrößerungen bis etwa 250fach bei guter kontrastreicher Abbildung. Die knappe Fokuslage erlaubt nur den Einsatz von 1,25"-Zubehör. Für einen 2"-Zenitspiegel ist der Fokusabstand zu kurz.
So übergeben wir den Apo dem Sternfreund:
Jeder einzelne TSAPO100Q wird vor dem Einlagern in unserer Technik überprüft, um eine gleichbleibend hohe Produktqualität zu garantieren.
♦ Die Mechanik wird getestet, der Okularauszug wird optimal eingestellt.
♦ Das Objektiv wird kosmetisch überprüft und gereinigt. Zudem wird überprüft, ob alle Konterschrauben korrekt angezogen sind. Oft lockern sich diese beim Transport.
♦ Die Optik wird kollimiert und das Ergebnis wird auf der optischen Bank überprüft.
♦ Erst danach werden die Teleskope dem Lager übergeben und für den Versand vorbereitet.

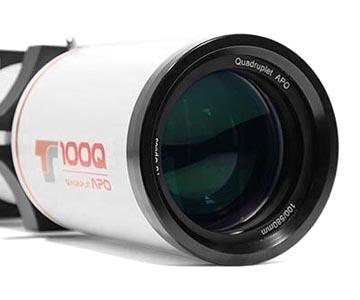

Das Objektiv des 100-mm-f/5,8-Imaging-Star-Quadruplet:
Der Apochromat verfügt über ein klassisches Triplet APO-Objektiv mit Luftspalt. Das Objektiv ist justierbar gelagert. Die Fassung ist temperaturkompensiert, auch tiefe Temperaturen verändern die Sternabbildung nicht. Das Hauptglas ist FPL53 von Ohara, Japan. Jede Glas-Luft-Fläche verfügt über die bestmögliche Vergütung des Herstellers.
Leistung der Optik auf der Achse:
Der 100 mm Quadruplet hat nicht nur ein hervorragend korrigiertes Feld, er bietet auch auf der Achse eine echte Apo-Leistung. Die Abbildungen entsprechen einer Vergrößerung von ca. 250fach und zeigen die saubere Definition und die Farbreinheit des Objektives (links außerhalb des Fokus - rechts im Fokus).
Jeder 100-mm-Quadruplet-Apo wird vor Versand in unserer technischen Abteilung getestet - so wird garantiert, daß auch Ihre Optik die maximale Leistung am Sternhimmel bringt.
TS Imaging Star 100 mm f/5,8 Quadruplet Flatfield Astrograph - sehr gut getestet durch das Magazin BBC Sky at Night
Das Teleskop wurde vom
BBC Sky at Night Magazin (Ausgabe 120, Mai 2015) für sehr gut befunden und hat die Testplakette mit vier Sternen verliehen bekommen.
Technische Informationen
Teleskop-Service hat viele hilfreiche Informationen zu Refraktoren gesammelt und in deutscher Sprache als PDF-Datei zur Verfügung gestellt:
RefraktorenZur Zeit liegen noch keine Kundenbewertungen über Ekomi vor.
Mit diesem Teleskop erzielte astrofotografische Ergebnisse auf Astrobin
Hier finden Sie einige Astrofotografien, die mit diesem Teleskopmodell gemacht wurden:
Link zu AstrobinFotografische Ergebnisse mit dem TSQ-ED100 100 mm f/5,8 Quadruplet Apo:
IC 1396 durch ImagingStar 100 mit Moravian G3-11002 Vollformatkamera♦ Bildautor: Jürgen Kemmerer
♦ Belichtung: gesamte Belichtungszeit 9 Stunden (L-RGB + H-Alpha)
♦ Kamera: Moravian G3-11002 Vollformatkamera
♦ Nachführung: ZWO ASI 178mm-Cool + TS 60 mm Sucher + Leitfernrohr
M 31 durch ImagingStar 100 mit SBIG ST 11000 Vollformatkamera♦ Bildautor: Bruno Stampfer / Rainer Eisendle
♦ Belichtung: 130 min Luminanz, 180 min RGB, 20 min H-Alpha
♦ Kamera: SBIG 11000 Vollformatkamera
♦ Aufnahmeort: Emberger Alm ITT 2015
Lagunen- und Trifidnebel durch Nikon D810A DSLR Kamera♦ Bildautor: Christoph Kaltseis
♦ Belichtung: 7x 360 Sekunden
♦ Kamera: Nikon D810a Vollformatkamera für Astrofotografie
VDB152 durch TS Imaging Star 100 mm Apo - Atik 11000♦ Bildautor: Wolfgang Ransburg
♦ Belichtung: 380 Minuten Luminanz und RGB
♦ Kamera: ATIK 11000 Vollformat MONO CCD Kamera
♦ Aufnahmeort: Toskana
NGC 7000 durch TS Imaging Star 100 mm Apo♦ Bildautor: Jürgen Kemmerer
♦ Belichtung: 36x10 Minuten mit H-Alpha Filter
♦ Kamera: FLI 16803 Vollformat MONO CCD Kamera
♦ Montierung: Skywatcher AZ-EQ6
♦ Autoguiding mit: ASI120MM CMOS Kamera
Herznebel (IC 1805) durch TSQ-100ED Apo♦ Bildautor: Andreas Tofahrn
♦ Teleskop: TSQ-100ED 100 mm Quadrupletapochromat
♦ Filter: Optolong L-eXtreme
♦ Motorfokus: ZWO EAF
♦ Aufnahmekamera: ZWO ASI2600MC Pro (APS-C)
♦ Belichtung: 45x 180 s (2,25 h) RGB bei Vollmond, 21x 300 s (1,75 h) Dual-Schmalband (Optolong L-eXtreme) bei Halbmond
♦ Himmelsqualität: Bortle Class 5
♦ Nachführkamera: ASI120MM Mini
♦ Montierung: Skywatcher HEQ5 Pro
♦ Polsucher: ALCCD QHY PoleMaster
♦ Steuerung: ZWO ASIair Plus
Seelennebel (IC 1848) durch TSQ-100ED Apo♦ Bildautor: Andreas Tofahrn
♦ Teleskop: TSQ-100ED 100 mm Quadrupletapochromat
♦ Filter: Antlia LRGB Filterset 36 mm, ZWO 7 nm Narrowband Filterset 36 mm
♦ Motorfokus: ZWO EAF
♦ Aufnahmekamera: ZWO ASI2600MM Pro (APS-C)
♦ Belichtung: Je 17x 120 s für RGB (1,7 h), 110x 60 s (1,8 h) für L, 60x 300 s für [O III] (5 h), 67x 300 s für [S II] (5,6 h), 55x 300 s für H-alpha (4,6 h), Summe 18,7 h
♦ Himmelsqualität: Bortle Class 4
♦ Nachführkamera: ASI120MM Mini
♦ Montierung: Skywatcher HEQ5 Pro
♦ Steuerung: ZWO ASIair Plus
Elefantenrüsselnebel (IC 1396) durch TSQ-100ED Apo♦ Bildautor: Andreas Tofahrn
♦ Teleskop: TSQ-100ED 100 mm Quadrupletapochromat
♦ Filter: Antlia LRGB Filterset 36 mm, ZWO 7 nm Narrowband Filterset 36 mm
♦ Motorfokus: ZWO EAF
♦ Aufnahmekamera: ZWO ASI2600MM Pro (APS-C)
♦ Belichtung: Je 44x 120 s für RGB (4,5 h), 74x 60 s (1,2 h) für L, 7x 600 s für [O III] (1,2 h), 7x 600 s für H-alpha (1,2 h), Summe 8 h
♦ Himmelsqualität: Bortle Class 4
♦ Nachführkamera: ASI120MM Mini
♦ Montierung: Skywatcher HEQ5 Pro
♦ Steuerung: ZWO ASIair Plus
Inzwischen hat Andreas Tofahrn ein besonderes Projekt fertiggestellt, nämlich einen "normalisierten Messierkatalog". Dieser findet sich, zusammen mit der Erklärung, was das genau ist, auf seiner
entsprechenden Webpage.
Quallennebel (IC 443)♦ Bildautor: Andrea Dievernich
♦ Aufnahmeoptik: TSQ-100ED Quadruplet (TSAPO100Q)
♦ Aufnahmekamera: Canon EOS Ra
♦ Filter: Optolong L-eXtreme 2"
♦ Aufnahmeort: Hafenlohr
♦ Montierung: Sky-Watcher HEQ5
♦ Nachführung: Lacerta MGEN-3 an Leitrohr TSL502DEL
Rosettennebel (NGC 2237)♦ Bildautor: Andrea Dievernich
♦ Aufnahmeoptik: TSQ-100ED Quadruplet (TSAPO100Q)
♦ Aufnahmekamera: Canon EOS Ra
♦ Filter: Optolong L-eXtreme 2"
♦ Aufnahmeort: Hafenlohr
♦ Montierung: Sky-Watcher HEQ5
♦ Nachführung: Lacerta MGEN-3 an Leitrohr TSL502DEL
Elefantenrüsselnebel (IC 1396) durch TSQ-100ED Apo♦ Bildautor: René Bondo Hoffmann (Dänemark)
♦ Teleskop: TSQ-100ED 100 mm Quadrupletapochromat
♦ Filter: Optolong L-eXtreme
♦ Motorfokus: ZWO EAF
♦ Aufnahmekamera: ZWO ASI294MC Pro (4/3")
♦ Leitrohr: William Optics 50 mm (M-G50WRII)
♦ Nachführkamera: ASI120MM Mini
♦ Montierung: Skywatcher EQ6-R Pro
♦ Steuerung: ZWO ASIair Plus
Irisnebel (NGC 7023) durch TSQ-100ED Apo♦ Bildautor: René Bondo Hoffmann (Dänemark)
♦ Teleskop: TSQ-100ED 100 mm Quadrupletapochromat
♦ Filter: Optolong L-eXtreme
♦ Motorfokus: ZWO EAF
♦ Aufnahmekamera: ZWO ASI294MC Pro (4/3")
♦ Leitrohr: William Optics 50 mm (M-G50WRII)
♦ Nachführkamera: ASI120MM Mini
♦ Montierung: Skywatcher EQ6-R Pro
♦ Steuerung: ZWO ASIair Plus
Feuerradgalaxie (M 101) durch TSQ-100ED Apo♦ Bildautor: René Bondo Hoffmann (Dänemark)
♦ Teleskop: TSQ-100ED 100 mm Quadrupletapochromat
♦ Motorfokus: ZWO EAF
♦ Aufnahmekamera: ZWO ASI294MC Pro (4/3")
♦ Leitrohr: William Optics 50 mm (M-G50WRII)
♦ Nachführkamera: ASI120MM Mini
♦ Montierung: Skywatcher EQ6-R Pro
♦ Steuerung: ZWO ASIair Plus
M 81 (Bodes Galaxie) und M 82 (Zigarrengalaxie) durch TSQ-100ED Apo♦ Bildautor: René Bondo Hoffmann (Dänemark)
♦ Teleskop: TSQ-100ED 100 mm Quadrupletapochromat
♦ Motorfokus: ZWO EAF
♦ Aufnahmekamera: ZWO ASI294MC Pro (4/3")
♦ Leitrohr: William Optics 50 mm (M-G50WRII)
♦ Nachführkamera: ASI120MM Mini
♦ Montierung: Skywatcher EQ6-R Pro
♦ Steuerung: ZWO ASIair Plus
Kaulquappennebel (IC 410) durch TSQ-100ED Apo♦ Bildautor: René Bondo Hoffmann (Dänemark)
♦ Teleskop: TSQ-100ED 100 mm Quadrupletapochromat
♦ Filter: Radian Triad Ultra Quad-Band Filter
♦ Motorfokus: ZWO EAF
♦ Aufnahmekamera: ZWO ASI294MC Pro (4/3")
♦ Leitrohr: William Optics 50 mm (M-G50WRII)
♦ Nachführkamera: ASI120MM Mini
♦ Montierung: Skywatcher EQ6-R Pro
♦ Steuerung: ZWO ASIair Plus
