TS-Optics MONORAIL 3" Auszug mit Mikrountersetzung - M117x1 Gewindeanschluss

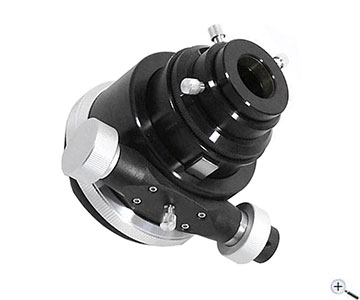

TS-Optics 3" Monorail M117 Okularauszug

Der Monorail-Auszug ist eine Weiterentwicklung herkömmlicher Crayford-Auszüge. Unser Ziel war, einen Okularauszug für höchste Belastungen, wie zum Beispiel schwere CCD-Kameras, bei gleichzeitig sehr hoher Genauigkeit anzubieten. Genau das ist mit den Monorail-Auszügen gelungen.

Der TSLPR3 hat an der Teleskopseite ein M117x1-Überwurfgewinde. Das Gewinde passt ideal an RC/Ritchey-Chrétien-Teleskope von TS-Optics oder Astro Tech ab 10" Öffnung.

Die Vorteile des TS Monorail Okularauszuges im Überblick:

♦ höhere Belastbarkeit als bei normalen Crayford-Auszügen - statt kleinen Kugellagern wird eine massive Edelstahlschiene verwendet, die seitlich fixiert wird.
♦ präzisere Führung des Innenrohres und kein Verkippen mehr beim Klemmen, das ermöglicht auch eine kürzere Bauweise.
♦ gleichmäßiger Lauf und feinste Verstellung auch bei Belastungen von bis zu 4 kg
♦ 1:10-Mikro-Untersetzung für präzise Scharfstellung
♦ Motorfokus ist nachrüstbar

Die Funktionsweise des MONORAIL-Auszuges:

Der Vorteil des MONORAIL-Prinzipes:

Die Funktion der Kugellager übernimmt die Edelstahlschiene, die fix mit dem Auszugrohr verbunden ist. Da kann sich nichts mehr verwinden. Nur die seitliche Führung wird noch durch Kugellager übernommen. Diese Lager fixieren aber nur die seitliche Lage und müssen keine Belastung mehr aufnehmen. Verkippung, wie sie durch das Nachgeben der Kugellager bei herkömmlichen Crayford-Auszügen möglich ist, ist so ausgeschlossen.

Die Fixierung des Auszugrohres erfolgt durch eine Klemmschraube, die genau zentrisch an der Oberseite ist. Dadurch wird die gesamte Konstruktion gleichmäßig belastet. Es kommt definitiv zu keiner Verwindung mehr, das Auszugrohr bleibt 100 % an der vorgeschriebenen Position.

Mit der unteren mittigen Schraube stellen Sie nur die Friktion (Reibungswiderstand) ein - siehe Bild links.

♦ Monorail Okularauszug
